机器学习：pytorch框架（5）--计算图的理解与代码实操

 学习记录总结专栏：机器学习：PyTorch框架-个人学习总结（专栏）https://blog.csdn.net/spiderb/category_12838886.html

1 前言

在之前的学习记录中，学习了张量的一系列操作，而深度学习就是对张量进行了一系列操作。随着操作种类和数量的增多，其实会导致各种各样想不到的问题，比如我们多个操作之间，该并行还是顺序执行，如何协同不同底层设备。以及如何避免各种冗余的操作等等，以上的问题都会影响我们的运算效率，甚至会引入Bug。

而计算图的概念就是为了解决上述问题的而设计的。而在之前的【机器学习：pytorch框架（4）--张量操作和创建，实现一元线性回归】中，我们实现了一元线性回归。在这个线性方程中，W和b是需要计算的参数，而X和Y由训练数据提供。

对实现一元线性回归的自动微分过程描述：训练开始时我们随机初始化W和b，当输入X训练数据后，可以通过WX+b这样的线性方程计算出一个Y*值。Y*值和真正的Y值存在明显的误差，因为随机初始化W和b，所以可以用Y*和Y计算出一个损失值Loss。根据该损失值对W和b计算偏导数，而偏导数正好可以表示W和b对误差的贡献程度，因此可以使用计算出来的偏导数更新权重参数W和b，使它们向着误差减小的方向靠近。经过几次迭代之后，W和b就被更新到足够能拟合数据的程度，这时停止迭代。此时我们的模型就学习到了Y=WX+b的权重参数，而在该过程中，PyTorch自动微分系统自动完成了偏导数的计算。

在PyTorch中，为了能够支持有向无环图（Directed Acyclic Graph，DAG）的构建和反向传播的链式法则，引入了一种特殊的数据结构，这个数据结构正是Tensor。

2 pytorch计算图的理解

而计算图是用来描述运算的有向无环图（DAG），有两个主要元素：节点（Node）和边（Edge）。其中，节点表示数据，如：向量，矩阵，张量；边表示运算，如：加、减、乘、除、卷积等。

例如， y=sin(a×x+b)×x 的计算图，在计算图中所有的输入表示叶子节点，而输出则是根节点。当计算拓扑沿着有向无环图进行计算得出output后，通过output计算出损失值，由链式法则可以将梯度传回叶子节点，从而更新权重参数。

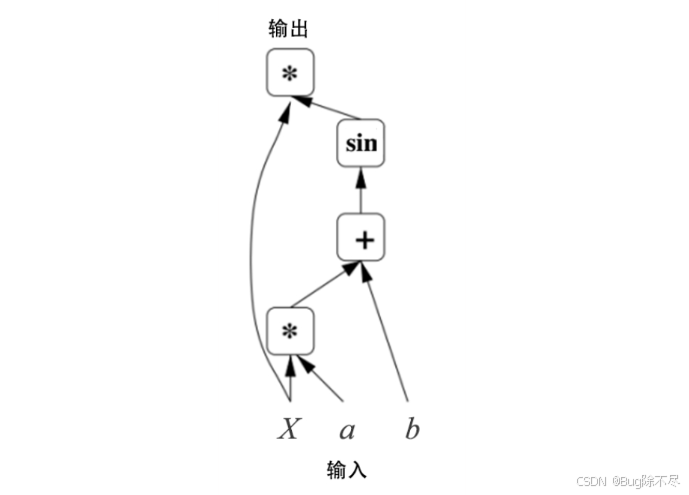

在PyTorch的底层实现中，除了输入、输出，所有的节点都是一个Function对象。在这个对象中实现了从in到out的计算逻辑，并且可以通过apply()执行。从输入到输出的前向传播过程中，自动微分系统一边执行前向计算，一边搭建graph计算图，而图的节点是用于计算梯度的函数，这些函数保存在Tensor的.grad_fn中。当反向传播时，会用Tensor中记录的.grad_fn来计算相应的梯度。有向无环图的计算拓扑图如下图所示，该拓扑图展示了方程式 sin(a×x+b)×x 的计算过程，计算节点为Function对象，图中的*表示乘号。

从下到上执行

3 计算图的代码实操

下面，我们创建一个简单的实例并结合代码进行深入的理解。对下面的等式进行研究：

y=(x+w)×(w+1) ，其中，假设叶子节点： x=2,w=1 ，那么根节点： y=6

3.1 使用计算图表示

梯度的计算是需要依据设定的叶子节点的值进行计算的

3.2 具体代码实现

import torch

w = torch.tensor([1.], requires_grad=True)
x = torch.tensor([2.], requires_grad=True)

a = torch.add(w,x)
a.retain_grad() # 非叶子节点手动保存梯度值，在反向传播之前调用
b = torch.add(w,1)
y = torch.mul(a,b)

y.backward() # 梯度反向传播
print('求导结果：',w.grad)
# 查看叶子结点(非叶子节点，计算过程中梯度值会被释放掉，节省内存)
print("is leaf:\n",w.is_leaf, x.is_leaf, a.is_leaf, b.is_leaf, y.is_leaf)
# 查看梯度(导数结果)
print("gradient:\n",w.grad, x.grad, a.grad, b.grad, y.grad)
# grad_fn--记录创建该张量时所用的计算方法，即记录边（Edge）的信息，梯度反向传播时会用到
# 查看 grad_fn，用户创建的输入叶子结点是会打印None
print("grad fn:\n", w.grad_fn, x.grad_fn, a.grad_fn, b.grad_fn, y.grad_fn)

#输出结果及说明
求导结果： tensor([5.])  # 这与手动计算的结果是一致的
is leaf:
 True True False False False
gradient:
 tensor([5.]) tensor([2.]) tensor([2.]) None None
grad fn:
 None None <AddBackward0 ‘加法’> <AddBackward0 ‘加法’> <MulBackward0 ‘乘法’>

4 动态图和静态图

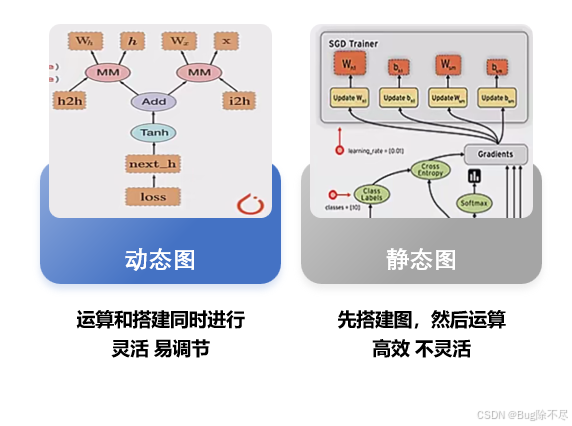

我们常常听说pytorch采用的是动态图机制，而tensorflow采用的是静态图机制，那到底什么样的图是静态的？什么样的图是动态的呢？在计算图当中，根据搭建方式的不同，可以将计算图分为动态和静态。

不同点对比

***个人学习过程总结，持续记录ing
