XCVU13P 开发指南（一）：平台与产品——基于笃远电子 VU13P 开发板

开篇：本系列与第一篇导读

《XCVU13P 开发指南》是一套面向笃远电子 VU13P 开发板的三篇系列文章。本篇为第一篇《平台与产品》，聚焦芯片架构与板卡硬件，建立资源-接口-应用的完整认知。读完本篇你将能够：

1. 说清 XCVU13P 的架构家底——逻辑、DSP、BRAM/UltraRAM、GTY、PCIe 硬核各自能干什么，资源瓶颈在哪；

1. 完整看懂笃远电子 VU13P 板卡的硬件地图，知道每一个高速接口接的是芯片的哪部分资源；

前置条件：掌握 Verilog/VHDL 基础语法，理解时序约束基本概念（create_clock、set_property PACKAGE_PIN），本机已能运行 Vivado。文中所有具体引脚编号均以随板原理图为准，示例约束中的管脚为教学占位，直接拷贝无法工作——这一点会反复提醒。

2. 产品介绍：笃远电子 VU13P 开发板

2.1 板卡速览

笃远电子 VU13P 是一块标准 PCIe 全高全长形态的加速卡，核心器件为工业级 XCVU13P-2FHGB2104I（温度范围 -40°C~85°C），面向高性能工业视觉、高速信号处理、低时延事务处理与 ASIC 原型验证场景。官方参数如下：

2.2 板卡硬件架构与数据通路

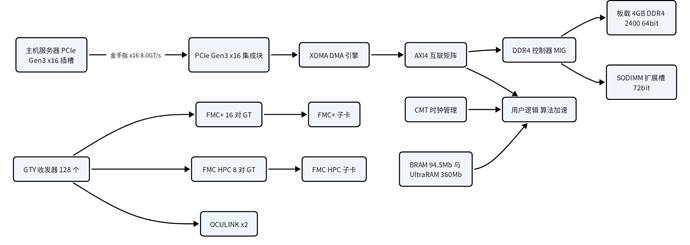

整块板卡的逻辑关系可以浓缩为一张架构图：PCIe 金手指是主机侧唯一入口，DDR4 是数据的大仓库，FMC/OCULINK 是高速 I/O 的出口，而 XCVU13P 是这一切的交换中枢。

2.3 高速互联资源详解

2.3.1 PCIe Gen3 x16：与主机通信的主干道

金手指走 PCIe Gen3 x16，单方向理论带宽约 15.75 GB/s（8 GT/s × 16 lanes × 128/130 编码），双向约 31.5 GB/s。这意味着板卡与主机之间的数据搬运几乎不会成为瓶颈——瓶颈通常出在主机侧驱动和你的 DMA 设计上。VU13P 有 4 个集成 PCIe 块，板卡只引出 1 个 x16，其余硬核资源可自由用于其他 PCIe 通道（例如板卡与板卡互联）。

2.3.2 FMC+ 与 FMC HPC：子卡扩展的高速走廊

FMC（FPGA Mezzanine Card）是 FPGA 板卡扩展的行业标准。VU13P 提供两个扩展口：

• FMC+（VITA 57.4）：LA 34 对 + HA 24 对差分 IO，外加 16 对 GTY 高速收发器。FMC+ 是 VITA 57.4 定义的带宽增强版，单连接器最多可承载 24 对 GT 与 40 对 LA/HA/HB IO。这 16 对 GTY 适合接高速 ADC/DAC 子卡（如 JESD204B 接口）、光模块或协议子卡。

• FMC HPC（VITA 57.1）：LA 34 对 + HA 24 对 IO，8 对 GTY。HPC 是传统高引脚数 FMC，适合接各类中低速 IO 与少量高速通道。

实操提示：FMC 的管脚分配由 VITA 标准固定（LA00~LA33、HA00~HA23 对应芯片的确定引脚），Vivado 的 FMC 子卡约束可以直接从子卡厂商拿到。换子卡时，GTY 所在的 Quad 和参考时钟引脚必须重新核对原理图，这是 FMC 设计最常见的翻车点。

2.3.3 OCULINK：另一种高速出口

板载 2 个 OCULINK 连接器。OCULINK 是面向 PCIe/外部高速互联的开放标准连接器（每路支持 4 lanes 高速差分），在 VU13P 上通常接 GTY 通道，用于板卡与外部设备、板卡与板卡之间的高速互联，可承载 PCIe Gen3 x4 或自定义 GT 协议（如 Aurora、10G/25G 以太网）。具体 lane 映射以原理图为准。

2.4 存储系统

• 板载 4GB DDR4：2400 MT/s、64bit，理论带宽约 19.2 GB/s，是默认的主数据缓冲。配 MIG（Memory Interface Generator）IP 使用，控制器时钟通常取 1200 MHz（DDR4-2400 的 1:2 时钟比）。

• DDR4 SODIMM 扩展槽：72bit 位宽（含 ECC 校验位），2400 MT/s。插上内存条后可扩展容量，带宽提升到约 21.6 GB/s。做大数据量应用（图像序列、大模型权重、数据库）时，优先用 SODIMM 扩充容量。

• QSPI FLASH 256MB：配置存储，用于上电自启动（Master SPI 模式）或存放 bitstream + 应用数据。2Gbit 容量在 UltraScale+ 板卡中属于大容量配置，甚至可以把 MCAP/多版本 bitstream 一并放进去。

2.5 时钟与供电

高速板卡设计里，"时钟是灵魂"。VU13P 的时钟体系一般包含：FPGA 参考时钟（如 200MHz 差分，用于 MMCM/PLL 生成用户逻辑时钟）、PCIe 参考时钟（100MHz，由金手指 REFCLK 或板载晶振提供）、GT 参考时钟（如 156.25MHz，用于高速收发器）。具体频率与引脚必须查原理图与板卡用户手册，并在 XDC 中用 create_clock 显式声明。

供电上，板卡以 PCIe 金手指 12V 供电为主，并配有辅助供电接口与板载电源树（给 VCCINT/VCCAUX/VCCO 等多路供电轨）。工业级设计意味着电源余量与滤波更充分，但上电前仍应确认供电与散热条件：VU13P 满载功耗可观，必须保证风道与散热器安装到位。

3. 芯片与平台：XCVU13P 的架构家底

3.1 芯片定位：UltraScale+ 家族的计算旗舰

XCVU13P 是 AMD（原 Xilinx）Virtex UltraScale+ 家族中逻辑密度最高、资源最全的成员之一，采用 TSMC 16nm FinFET+ 工艺制造。它的定位非常清晰：用海量可编程逻辑 + 万级 DSP + 大容量片上存储 + 128 个高速收发器，去承接需要极致并行度、极低时延、极高带宽的负载——ASIC 原型验证、5G/6G 基带、高速信号处理、数据中心加速。它不是"跑分好看"的芯片，而是为"把算法变成电路"设计的。

和 Zynq UltraScale+（自带 ARM 核的 SoC）不同，Virtex 系列是纯 FPGA：没有硬 CPU，一切处理逻辑都由你写到可编程 fabric 里。好处是资源全部归你支配，坏处是没有现成的软件栈，一切从 RTL 开始。

3.2 核心资源规格

下表是 XCVU13P 的官方核心参数（AMD DS923 数据手册口径）：

注意两个常见的"数字打架"：AMD 官方统计的是芯片原生资源（128 GTY、832 I/O），而开发板手册给出的往往是实际引出/可用数量（例如 76 对 GTY、360 个 IO）。两者口径不同，做选型与管脚规划时务必分清。

3.3 横向对比：VU9P / VU11P / VU13P

一句话选型：需要最大逻辑密度和最多 GTY 时选 VU13P；对功耗/成本敏感、逻辑规模可控时可降级 VU11P/VU9P。

3.4 架构特性解读：决定你写代码方式的关键

3.4.1 GTY 收发器：带宽的入口

GTY 是 UltraScale+ 的通用串行收发器，单通道 NRZ 速率最高 32.75 Gb/s，向下兼容 1.25G~28.21G 等常用档位。128 个 GTY 意味着芯片原生可以同时撑起多路 100G/400G 以太网（100G 需要 4 个 25.78G 通道，400G 用 16 个 25.78G 通道 NRZ），或者大量 PCIe/Interlaken 链路。GTY 内部自带 PCS/PMA、8B/10B 与 64B/66B 编解码、PRBS 测试模块，调试时可以直接用 IP 自带的回环（loopback）先验证物理层，再验证逻辑层。

3.4.2 DSP48E2：算力引擎

每个 DSP48E2 是 27×18 位乘加单元，支持级联、SIMD、以及为 INT8 推理优化的打包模式（一个 DSP 可拆成两个独立 INT8 乘法）。12,288 个 DSP 撑起约 38.3 TOPS 的 INT8 峰值算力——这正是 VU13P 能用于 AI 推理加速的底气。写代码时优先让综合工具推断 DSP（乘法、乘加、卷积），避免用 LUT 搭乘法器浪费资源。

3.4.3 BRAM + UltraRAM：两级片上存储

BRAM（36Kb/块）适合做 FIFO、行缓存、小系数表；UltraRAM（288Kb/块）适合做大容量数据缓存、DMA 缓冲、查找表，其访问时延比外部 DDR 低一个数量级。94.5Mb BRAM + 360Mb UltraRAM 的组合，让很多"必须靠 DDR 才能放下"的中间数据可以留在片上，是低时延设计的关键资源。

3.4.4 集成 PCIe 块：与 CPU 对话的硬核通道

VU13P 原生集成 4 个 PCIe Gen3 x16 硬核块，支持 Root Port / Endpoint 双角色，并支持 CCIX（缓存一致性加速）特性。硬核的意思是：物理层（PHY）和链路层的大部分工作由硅片完成，你只需要通过 AXI 接口读写数据，TLP 封装/解封装、流量控制、错误重传都由硬核处理。这是 PCIe 开发"能实操"的根本前提——不需要手写 TLP。

4. 典型应用落地路径

4.1 ASIC/SoC 原型验证

3,780K 逻辑单元 ≈ 2000 万 ASIC 等效门，配合 4 块集成 PCIe 硬核与 FMC/OCULINK 高速互联，可复刻大规模 SoC 逻辑、跑真实软件负载（通过 PCIe 桥接到主机侧软件栈）。实操路线：RTL 移植到 Vivado → 用厂商 demo 验证平台 → 分模块替代 RAM/时钟 → 逐步接入主机侧仿真。

4.2 5G/6G 基带与高速信号处理

128 个 GTY + 双 FMC + OCULINK 的组合，可直接挂接 JESD204B 射频子卡（FMC+ 的 16 对 GT 正好覆盖 8 收 8 发 ADC/DAC 链路），在 FPGA 内完成波束赋形、信道编解码、FFT 等基带处理。参考数据流：射频子卡 → JESD204B IP → 基带处理（DSP 阵列）→ DDR 缓冲 → PCIe 上送主机。

4.3 数据中心异构加速

PCIe Gen3 x16 提供约 15.75 GB/s 单向带宽，搭配 XDMA + DDR4 + 38.3 TOPS INT8 算力，适合做轻量化 AI 推理、数据库加速、网络卸载等。落地要点：主机侧用标准驱动与用户态库（如 SPDK/DPDK 生态）对接，FPGA 侧保证 DMA 描述符吞吐与中断合并策略，避免"算得快、搬得慢"。

系列预告：第二篇《环境与入门实操》将带你完成 Vivado 环境搭建、第一个工程与核心 IP 配置；第三篇《DMA、调试与工程化》聚焦 PCIe DMA 数据通路、调试排障与工程化实践。
