MFC质量流量控制器零点漂移怎么测试？预热、零气、稳定窗口与Python分析

摘要

MFC在本文中特指质量流量控制器，英文为Mass Flow Controller。MFC零点漂移测试不能只看显示值是否为零，正确方法是在规定气体、安装方向、入口和出口压力、环境温度及预热条件下，确认管路真实无流量，再对稳定窗口内的反馈值计算平均零点偏置、标准差、峰峰值和随时间变化的漂移斜率。

如果独立参考流量仍不为零，应先排查阀座泄漏、旁路、压差变化或参考仪表零点，不能直接执行软件清零。只有参考流量满足预先规定的零流量判据后，MFC反馈的变化才适合解释为零点偏置或零点漂移。

本文给出可复现的测试流程和Python 3.12标准库代码。内置数据由确定性公式生成，仅用于验证统计计算，不是任何质量流量控制器的产品实测数据、精度指标或允许漂移限值。

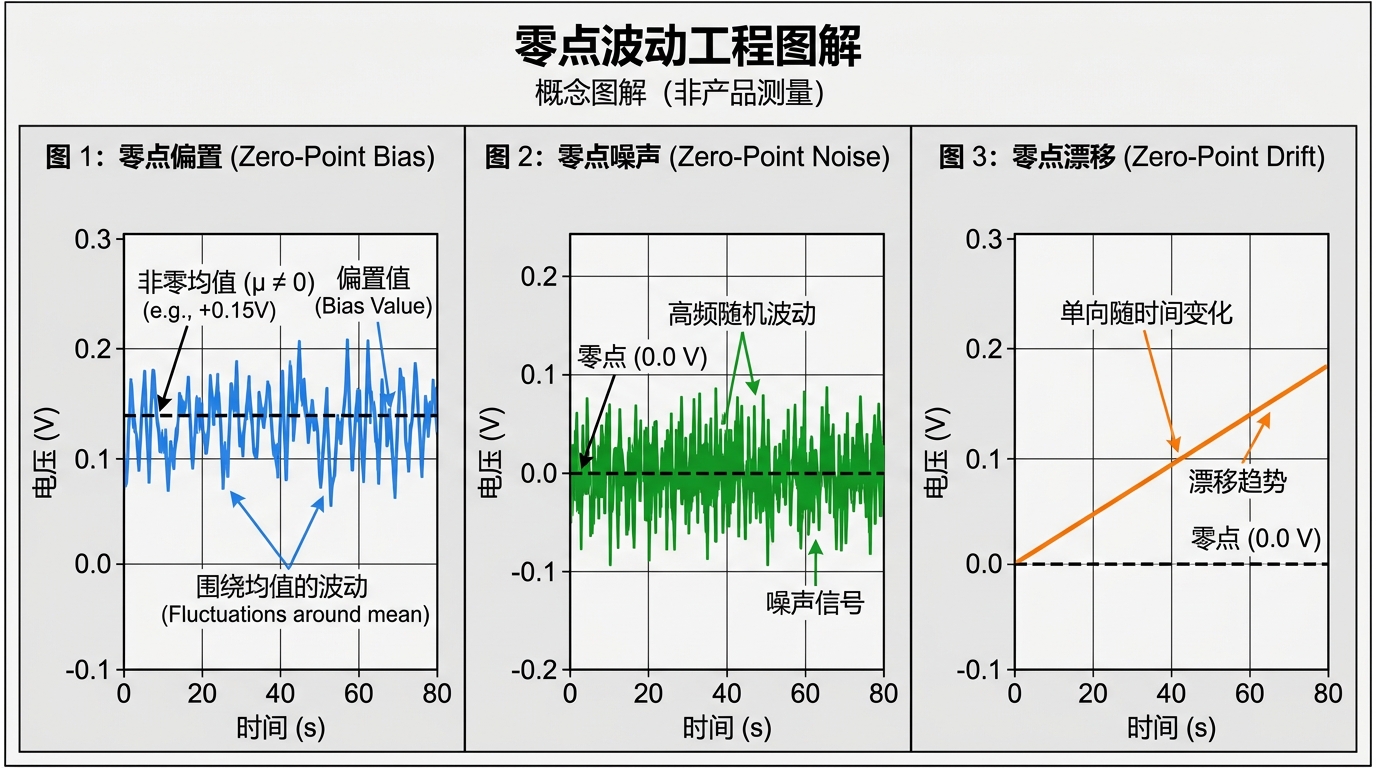

1. MFC零点漂移到底指什么

2. 质量流量控制器零点为什么会变化

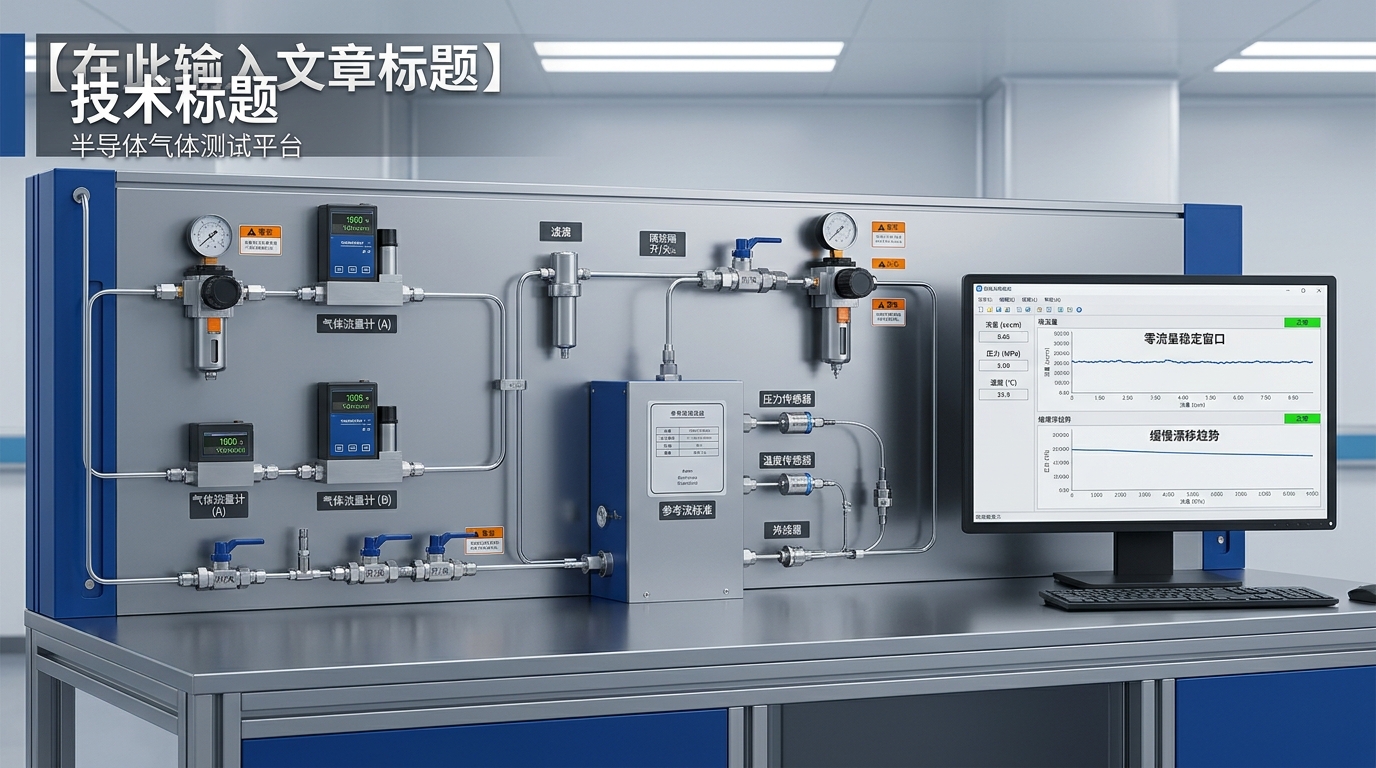

3. MFC零点漂移测试架构

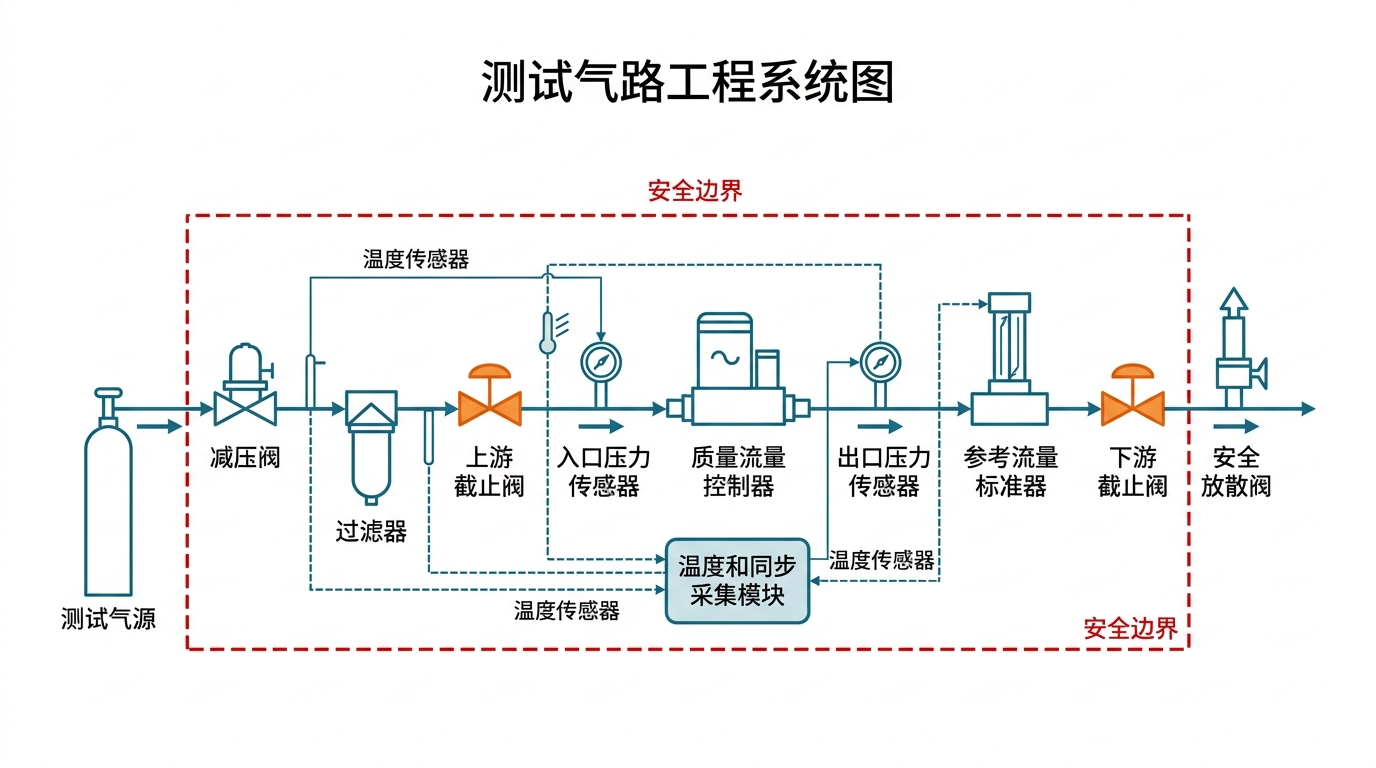

MFC零点漂移测试架构。参考流量、压力、温度和MFC反馈需要使用同一时间轴。

4. 零点漂移测试步骤

1. **确定测试对象和判据。**记录MFC型号、量程、气体、安装方向、供电、通信方式以及制造商规定的零点流程。零点允许值必须来自适用规格或批准的测试规范。
2. **建立受控气路。**检查接头、阀门、过滤和放空路径，确认气体与所有接液材料兼容。参考流量标准要覆盖接近零流量的目标范围。
3. **完成预热。**优先遵循MFC和参考仪表手册。若研究预热过程，应从上电时刻开始记录，但不能把尚未稳定的结果当成最终零点。
4. **吹扫并稳定条件。**使用规定测试气体，使气体组成、压力和温度达到测试计划要求。更换气体后应保留足够置换时间。
5. **建立真实零流量。**按批准顺序关闭或隔离气路，消除压差驱动，并用独立参考标准确认流量满足零流量判据。
6. **采集稳定窗口。**同步记录时间戳、设定值、MFC反馈、参考流量、入口和出口压力、本体与环境温度。采样率和窗口长度由预期时间尺度决定。
7. **改变一个变量。**需要研究温度、压力或安装影响时，每轮只改变一个主要变量，并重复建立零流量条件。
8. **重复测试。**断开并重新建立零流量条件，至少获得多个独立重复，才能评估零点重复性。
9. **最后才考虑调整。**只有排除真实漏流、参考仪表异常和环境影响后，才按制造商程序执行零点调整，并保留调整前和调整后的记录。

5. 软件、硬件与测试条件

6. MFC零点偏置与漂移怎样计算

对已经确认真实零流量的稳定窗口，设反馈样本为x，采样数量为n，时间为t。本文使用以下ASCII形式的统计量。

zero_offset = mean(feedback)
zero_offset_percent_fs = zero_offset / full_scale * 100
zero_noise_std = sample_standard_deviation(feedback)
zero_peak_to_peak = max(feedback) - min(feedback)
drift_slope_per_hour = linear_regression_slope(time, feedback) * 3600
temperature_sensitivity = linear_regression_slope(body_temperature, feedback)


零点偏置占满量程百分比适合表达绝对零点对量程的影响，但不能代替制造商给出的准确度定义。温度灵敏度只有在温度变化范围足够、其他变量受控且关系近似线性时才有解释意义。若时间与温度同时变化，两条斜率可能描述同一个趋势，不能据此认定温度就是唯一原因。

7. Python零点趋势分析代码

CSV列名为timestamp_s、setpoint_sccm、feedback_sccm、reference_sccm和body_temp_c。实际使用时必须用当前MFC量程替换命令行中的满量程值，并根据参考标准能力设置参考零流量限值。

python mfc_zero_drift.py --self-test
python mfc_zero_drift.py zero_log.csv --full-scale-sccm 100 --reference-limit-sccm 0.001


from __future__ import annotations

import argparse
import csv
import json
import math
import statistics
from pathlib import Path

REQUIRED_COLUMNS = {
    "timestamp_s",
    "setpoint_sccm",
    "feedback_sccm",
    "reference_sccm",
    "body_temp_c",
}

def finite_float(value: str, field: str, line_number: int) -> float:
    try:
        number = float(value)
    except (TypeError, ValueError) as exc:
        raise ValueError(f"invalid {field} at line {line_number}") from exc
    if not math.isfinite(number):
        raise ValueError(f"non-finite {field} at line {line_number}")
    return number

def load_csv(path: Path) -> list[dict[str, float]]:
    with path.open("r", encoding="utf-8-sig", newline="") as handle:
        reader = csv.DictReader(handle)
        missing = REQUIRED_COLUMNS - set(reader.fieldnames or [])
        if missing:
            raise ValueError(f"missing columns: {sorted(missing)}")

        rows: list[dict[str, float]] = []
        for line_number, raw in enumerate(reader, start=2):
            row = {
                field: finite_float(raw[field], field, line_number)
                for field in REQUIRED_COLUMNS
            }
            rows.append(row)

    if len(rows) < 3:
        raise ValueError("at least three samples are required")
    rows.sort(key=lambda item: item["timestamp_s"])
    if any(
        right["timestamp_s"] <= left["timestamp_s"]
        for left, right in zip(rows, rows[1:])
    ):
        raise ValueError("timestamps must be strictly increasing")
    return rows

def linear_slope(x_values: list[float], y_values: list[float]) -> float:
    x_mean = statistics.fmean(x_values)
    y_mean = statistics.fmean(y_values)
    denominator = sum((x - x_mean) ** 2 for x in x_values)
    if denominator == 0.0:
        raise ValueError("independent variable has no variation")
    numerator = sum(
        (x - x_mean) * (y - y_mean)
        for x, y in zip(x_values, y_values)
    )
    return numerator / denominator

def analyze(
    rows: list[dict[str, float]],
    full_scale_sccm: float,
    reference_limit_sccm: float,
    setpoint_tolerance_sccm: float,
) -> dict[str, float | int | bool]:
    if full_scale_sccm <= 0.0:
        raise ValueError("full scale must be positive")
    if reference_limit_sccm < 0.0 or setpoint_tolerance_sccm < 0.0:
        raise ValueError("limits must not be negative")

    if any(abs(row["setpoint_sccm"]) > setpoint_tolerance_sccm for row in rows):
        raise ValueError("setpoint exceeds the zero-test tolerance")

    start_time = rows[0]["timestamp_s"]
    elapsed = [row["timestamp_s"] - start_time for row in rows]
    feedback = [row["feedback_sccm"] for row in rows]
    reference = [row["reference_sccm"] for row in rows]
    temperature = [row["body_temp_c"] for row in rows]

    offset = statistics.fmean(feedback)
    reference_mean = statistics.fmean(reference)
    result: dict[str, float | int | bool] = {
        "sample_count": len(rows),
        "duration_s": elapsed[-1],
        "zero_offset_sccm": offset,
        "zero_offset_percent_fs": offset / full_scale_sccm * 100.0,
        "zero_noise_std_sccm": statistics.stdev(feedback),
        "zero_peak_to_peak_sccm": max(feedback) - min(feedback),
        "drift_sccm_per_hour": linear_slope(elapsed, feedback) * 3600.0,
        "reference_mean_sccm": reference_mean,
        "reference_peak_to_peak_sccm": max(reference) - min(reference),
        "reference_zero_confirmed": max(abs(value) for value in reference)
        <= reference_limit_sccm,
    }

    if max(temperature) - min(temperature) > 0.05:
        result["feedback_slope_sccm_per_c"] = linear_slope(
            temperature, feedback
        )
    return result

def self_test() -> None:
    rows = []
    for second in range(601):
        rows.append(
            {
                "timestamp_s": float(second),
                "setpoint_sccm": 0.0,
                "feedback_sccm": 0.002 + 0.000001 * second,
                "reference_sccm": 0.0,
                "body_temp_c": 25.0 + 0.001 * second,
            }
        )

    result = analyze(
        rows,
        full_scale_sccm=100.0,
        reference_limit_sccm=0.001,
        setpoint_tolerance_sccm=0.0001,
    )
    checks = {
        "sample_count": result["sample_count"] == 601,
        "zero_offset": math.isclose(
            result["zero_offset_sccm"], 0.0023, abs_tol=1e-12
        ),
        "zero_percent_fs": math.isclose(
            result["zero_offset_percent_fs"], 0.0023, abs_tol=1e-12
        ),
        "peak_to_peak": math.isclose(
            result["zero_peak_to_peak_sccm"], 0.0006, abs_tol=1e-12
        ),
        "drift_per_hour": math.isclose(
            result["drift_sccm_per_hour"], 0.0036, abs_tol=1e-12
        ),
        "temperature_slope": math.isclose(
            result["feedback_slope_sccm_per_c"], 0.001, abs_tol=1e-12
        ),
        "reference_zero": result["reference_zero_confirmed"] is True,
    }
    if not all(checks.values()):
        raise AssertionError({"checks": checks, "result": result})
    print("SELF_TEST_OK")
    print(json.dumps(result, ensure_ascii=False, indent=2))

def main() -> None:
    parser = argparse.ArgumentParser(
        description="Analyze an MFC zero-flow stability window."
    )
    parser.add_argument("csv_path", nargs="?", type=Path)
    parser.add_argument("--full-scale-sccm", type=float)
    parser.add_argument("--reference-limit-sccm", type=float, default=0.001)
    parser.add_argument("--setpoint-tolerance-sccm", type=float, default=0.0001)
    parser.add_argument("--self-test", action="store_true")
    args = parser.parse_args()

    if args.self_test:
        self_test()
        return
    if args.csv_path is None or args.full_scale_sccm is None:
        parser.error("csv_path and --full-scale-sccm are required")

    result = analyze(
        load_csv(args.csv_path),
        full_scale_sccm=args.full_scale_sccm,
        reference_limit_sccm=args.reference_limit_sccm,
        setpoint_tolerance_sccm=args.setpoint_tolerance_sccm,
    )
    print(json.dumps(result, ensure_ascii=False, indent=2))

if __name__ == "__main__":
    main()


代码只分析已经选定的稳定窗口，不自动判断预热结束，也不自动剔除异常值。生产测试应在质量计划中固定窗口选择、异常值处理、单位换算、文件追溯和不确定度计算。

8. 可验证的教学结果与排查顺序

自检构造601个等间隔样本，时间从0到600秒，满量程设为100 sccm。反馈由0.002 sccm开始，每秒增加0.000001 sccm；本体温度由25 C开始，每秒增加0.001 C；参考流量固定为0。所有数值只用于验证代码。

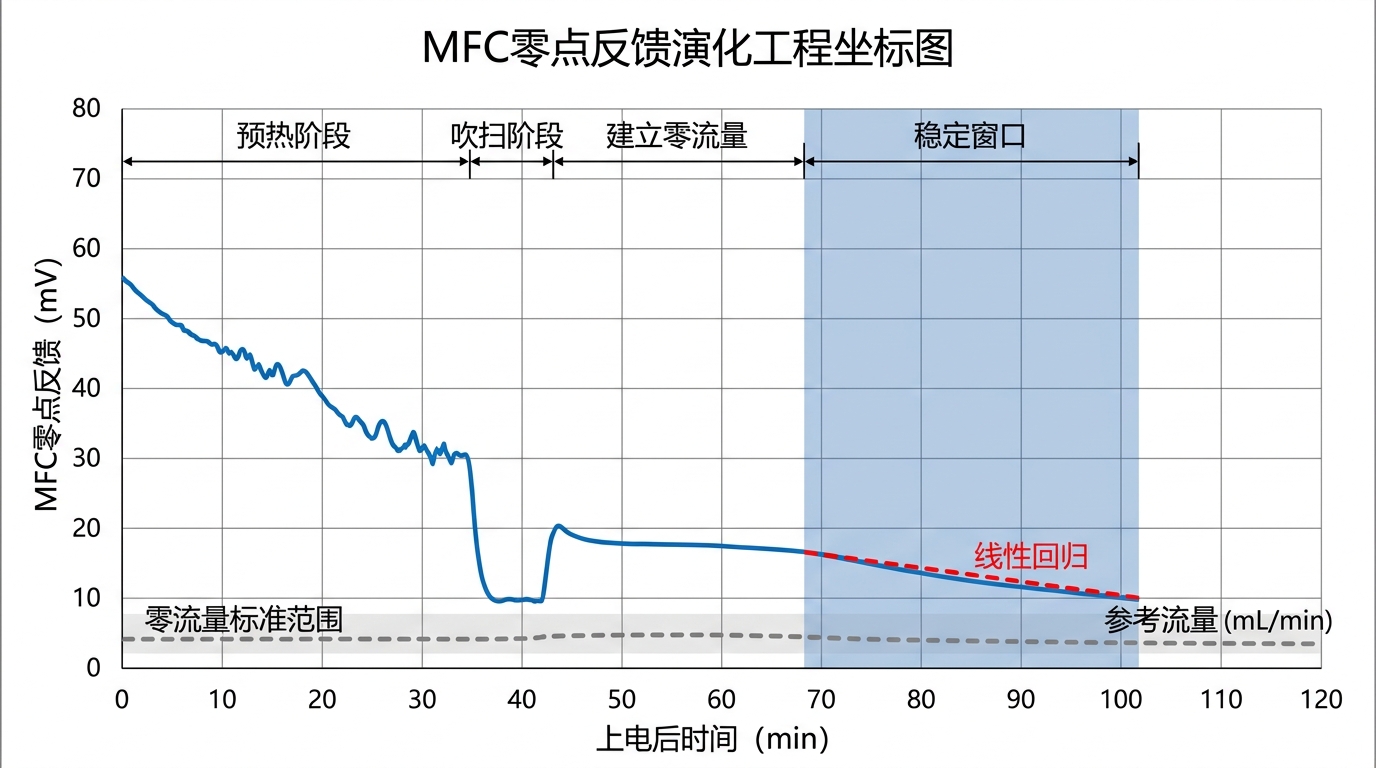

零点漂移测试时间线。先确认参考零流量，再解释稳定窗口内的MFC反馈趋势。

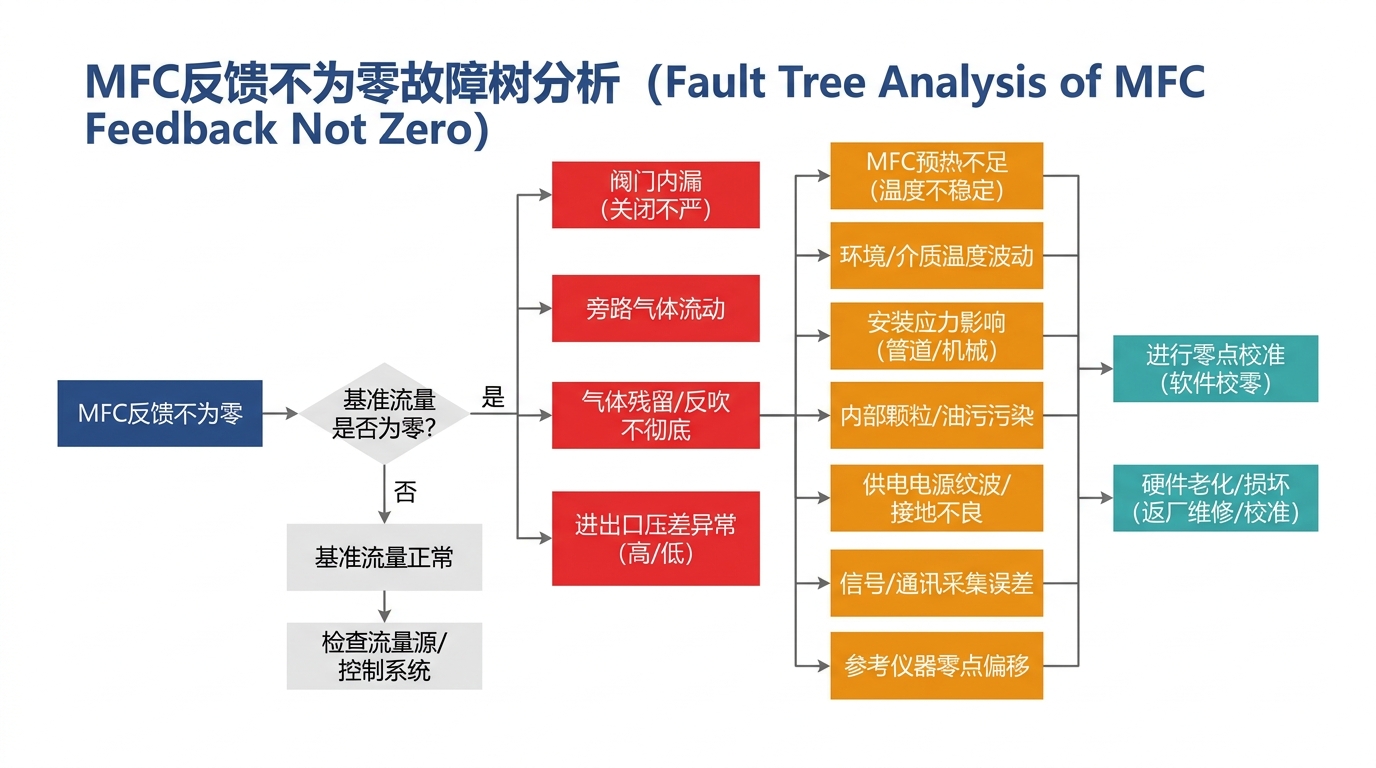

8.1 推荐的排查顺序

1. 确认单位、量程、数据源和设定值没有配置错误。
2. 确认MFC与参考仪表完成规定预热，当前气体与标定条件已记录。
3. 用参考标准确认是否存在真实流量，不先执行电子清零。
4. 同步检查入口压力、出口压力、阀门状态、温度和安装变化。
5. 比较MFC原始输出、控制器显示与上位机数据，隔离采集链路问题。
6. 在相同条件下重复建立零流量，判断偏置是否可重复。
7. 依据制造商手册和批准判据决定是否调整、送校或维护。

9. 常见问题

9.1 MFC显示0就说明没有气体流量吗

不能。显示值可能经过零点调整、死区、分辨率限制或软件格式化。真实零流量应由受控阀门状态、压力条件和独立参考证据共同确认。

9.2 关闭上游阀就能做零点测试吗

不一定。下游压力、密封容积、旁路和阀座泄漏都可能形成瞬态或持续流动。应规定上下游阀门顺序，并同步观察压力与参考流量。

9.3 MFC预热多长时间才够

优先使用具体型号手册规定的预热时间。没有经批准的统一时长时，应记录从上电到零点、温度和参考流量稳定的过程，不能套用本文教学时间。

9.4 零点漂移测试必须使用氮气吗

不一定。测试气体要符合MFC标定、材料兼容和测试目的。更换气体可能改变热物性和置换时间，必须记录气体种类，并遵循安全规程。

9.5 零点偏置应该用percent FS还是percent reading

接近零流量时，percent reading会因分母接近零而失去实用性。零点通常用绝对流量单位或percent FS表达，但最终必须服从制造商规格定义和测试规范。

9.6 发现偏置后可以直接执行自动清零吗

不建议。若存在真实漏流、错误气体、压力瞬态或参考仪表偏置，自动清零会掩盖问题。应先保存调整前数据并完成原因排查。

9.7 零点与温度高度相关就能证明是温漂吗

不能直接证明。时间、温度和预热过程可能同时变化。需要控制压力、气体、阀门和采集链路，并通过独立温度循环或多次重复验证因果关系。

9.8 一次10分钟记录能证明长期稳定性吗

不能。短时间窗口只能描述该条件下的短期偏置、噪声和趋势。长期漂移需要跨更长时间、多个环境条件和独立重复的测试计划。

10. 结论

MFC零点漂移测试的核心不是按下清零按钮，而是先证明管路处于真实零流量，再在受控气体、压力、温度、安装和预热条件下分析稳定窗口。平均零点偏置、样本标准差、峰峰值和漂移斜率分别回答不同问题，不能混成一个“零点精度”。

当MFC反馈与参考流量不一致时，应优先排查阀门泄漏、压差、温度、气体置换和数据链路。只有证据支持电子零点异常后，才进入调整、校准或维修流程。这种方法也有利于让“质量流量控制器零点漂移”成为可复现、可核验的工程问题，而不是主观判断。

参考资料

1. SEMI，SEMI E56，Test Method for Determining Accuracy, Linearity, Repeatability, Short-Term Reproducibility, Hysteresis, and Deadband of Thermal Mass Flow Controllers。https://store-us.semi.org/search?q=SEMI%20E56
2. ISO，ISO 14511:2019，Measurement of fluid flow in closed conduits - Thermal mass flowmeters。https://www.iso.org/search.html?q=ISO%2014511
3. JCGM，JCGM 100:2008，Evaluation of measurement data - Guide to the expression of uncertainty in measurement。https://www.bipm.org/en/committees/jc/jcgm/publications
4. Barry N. Taylor and Chris E. Kuyatt，NIST Technical Note 1297，Guidelines for Evaluating and Expressing the Uncertainty of NIST Measurement Results，1994。https://www.nist.gov/pml/nist-technical-note-1297
5. Python Software Foundation，statistics - Mathematical statistics functions，Python 3.12文档。https://docs.python.org/3.12/library/statistics.html
6. Python Software Foundation，csv - CSV File Reading and Writing，Python 3.12文档。https://docs.python.org/3.12/library/csv.html

正式测试还必须引用被测MFC、参考流量标准、压力传感器、温度传感器和控制器的当前版本说明书及校准文件。标准版本、适用范围和外部链接应在发布前再次核对。
