本文深入探讨了SideBand在Android图形渲染中的作用，分析了SideBand Flow，特别是针对Tunneled Playback时可能出现的黑屏现象。在黑屏问题的分析中，提到了SurfaceFlinger的合成过程，指出了由于tunneled video playback的背景SurfaceView覆盖导致的问题，并通过检查SurfaceView的isOpaque属性找到关键。文章最后提供了修复该问题的Google源码修改方案。

•Brief Introduction SideBand

•SideBand Flow

•Tunneled Playback: Analysis Black Frame

•Brief Introduction SideBand

App在运行的过程会create Surface, 并会产生对应的BufferQueue及Layer, BufferQueue里面有好几个Slot可以存Graphic Buffer。所以App在绘制的过程就是不断的Dequeue和Enqueue这些Buffer。

SurfaceFlinger会拿这些Enqueue的Buffer去做后续处理, SurfaceFlinger会将各Layer当前的Buffer封裝成imageKHR, 当成texure再去给OpenGL Composer到Framebuffer上, 最后透过HWC的set 里面调用了gralloc, 经过层层呼叫会到OSD driver的pandisplay去显示。

•CompositionType

–HWC_FRAMEBUFFER

–HWC_OVERLAY

–HWC_BACKGROUND

–HWC_FRAMEBUFFER_TARGET

–HWC_SIDEBAND

–HWC_CURSOR_OVERLAY

•HWC_OVERLAY

•HWC_SIDEBAND

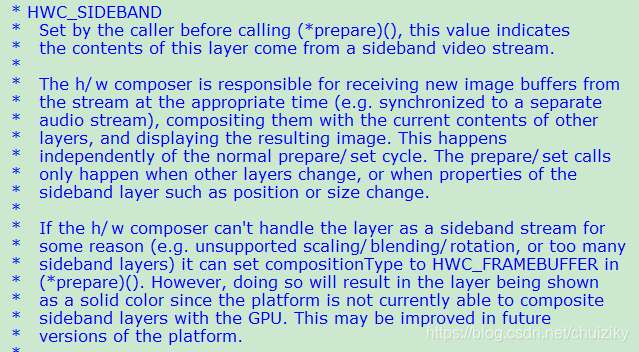

l this layer's contents are taken from a sideband buffer stream. Added in HWC_DEVICE_API_VERSION_1_4.

•SideBand Flow

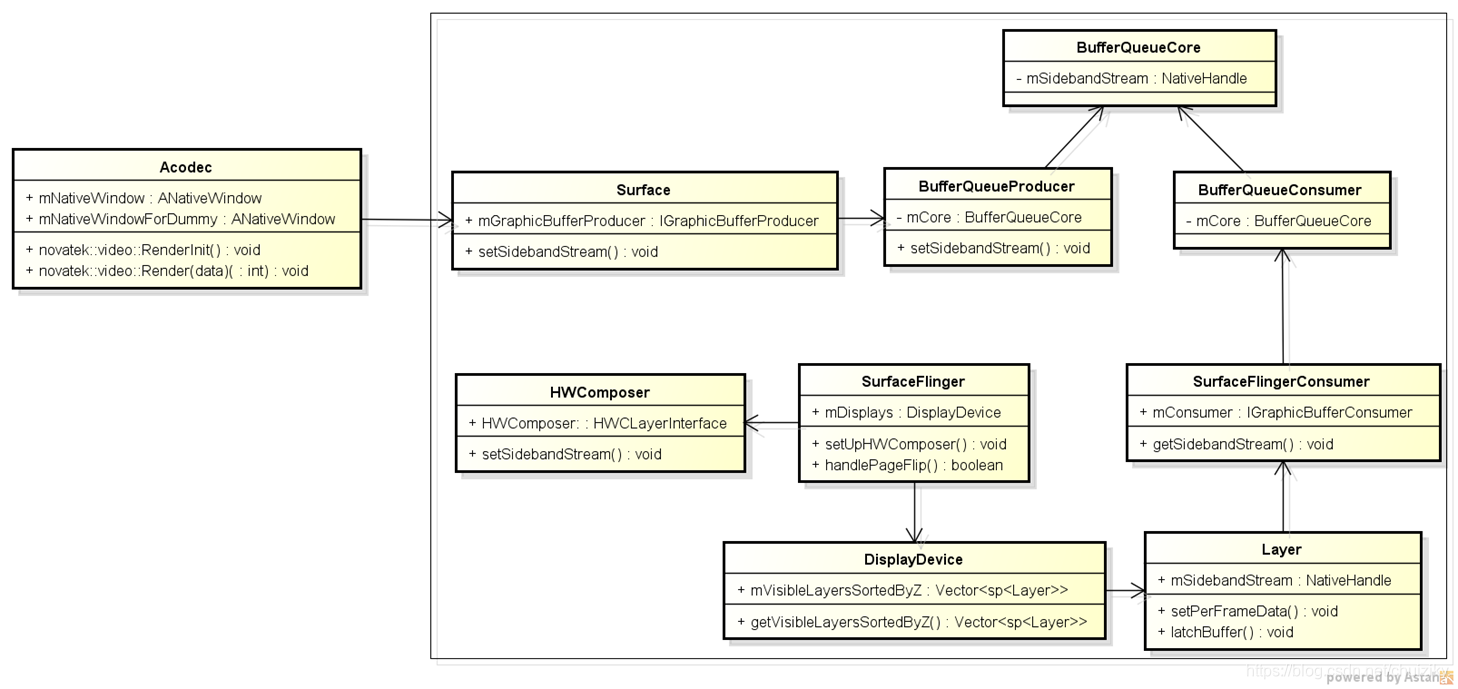

sideband相关类图

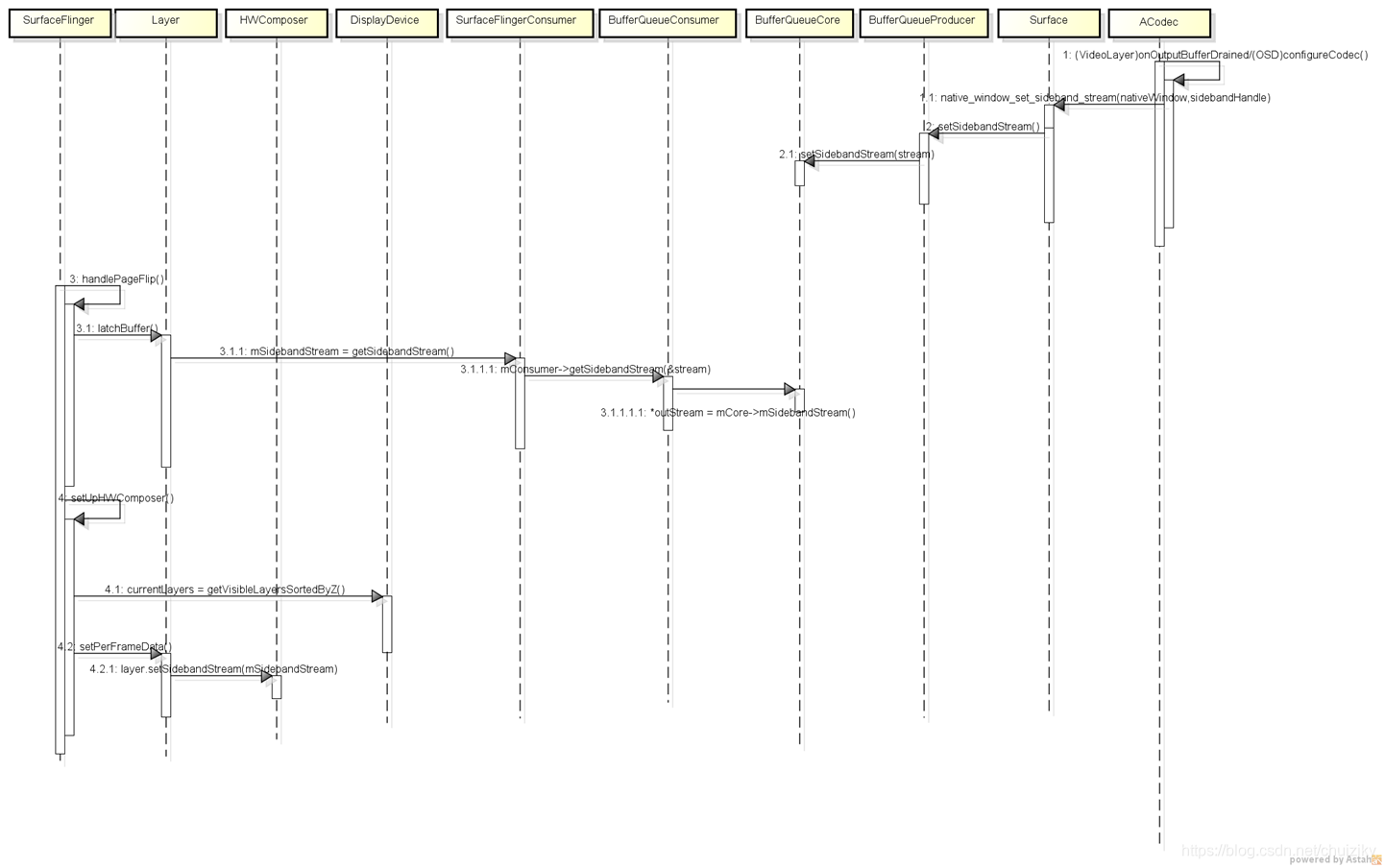

sideband flow

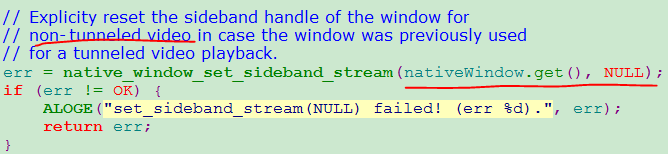

l non-tunneled video，ACodec的configureCodec中设置sideband的为NULL

ltunneled-playback，在ACodec的configureTunneledVideoPlayback设置sidebandHandle，非NULL

status_t ACodec::configureTunneledVideoPlayback(
        int32_t audioHwSync, const sp<ANativeWindow> &nativeWindow) {
    native_handle_t* sidebandHandle;

    status_t err = mOMXNode->configureVideoTunnelMode(
            kPortIndexOutput, OMX_TRUE, audioHwSync, &sidebandHandle);
    if (err != OK) {
        ALOGE("configureVideoTunnelMode failed! (err %d).", err);
        return err;
    }

    err = native_window_set_sideband_stream(nativeWindow.get(), sidebandHandle);
    if (err != OK) {
        ALOGE("native_window_set_sideband_stream(%p) failed! (err %d).",
                sidebandHandle, err);
        return err;
    }

    return OK;
}

•How the hwcomposer handle sideband

l在prepare阶段，hwcomposer会将sideband compositionType修改为OVERLAY

并调用DRM的driver设置crop ，displayFrame等信息

l因为在OSD no-tunneled playback设置的sideband为NULL

hwcomposer prepare阶段未做任何处理，合成有GLES来完成

•Tunneled Playback: Analysis Black Frame

dumpsys SurfaceFlinger

-----------+----------+------+------+----+------+-------------+--------------------------------+------------------------+------

GLES | 00000000 | 0000 | 0001 | 00 | 0105 | ? ffffffff | 0, 0, -1, -1 | 0, 0, 1920, 1080 | Background for - SurfaceView - com.google.android.exoplayer2.demo/com.google.android.exoplayer2.demo.PlayerActivity#0

HWC | ad7a4640 | 0002 | 0000 | 00 | 0105 | ? ffffffff | 0, 0, -1, -1 | 0, 0, 1920, 1080 | SurfaceView - com.google.android.exoplayer2.demo/com.google.android.exoplayer2.demo.PlayerActivity#0

GLES | addcae00 | 0000 | 0000 | 00 | 0105 | RGBA_8888 | 0, 0, 1920, 1080 | 0, 0, 1920, 1080 | com.google.android.exoplayer2.demo/com.google.android.exoplayer2.demo.PlayerActivity#0

FB TARGET | addc96e0 | 0000 | 0000 | 00 | 0105 | RGBA_8888 | 0, 0, 1920, 1080 | 0, 0, 1920, 1080 | HWC_FRAMEBUFFER_TARGET

可以发现tunneled video playback在SurfaceFlinger进行合成时，多了一层Background SurfaceView，将surfaceview给遮住了，查看SurfaceView的isOpaque = 0，这个数值异常，

在SurfaceFlinger的rebuildLayerStacks中会去computeVisibleRegions，其中就会使用到这个参数isOpaque，因为其为0；这样就导致在计算background surfaceview时，就是全屏了，因为surfaceview没有将background遮住

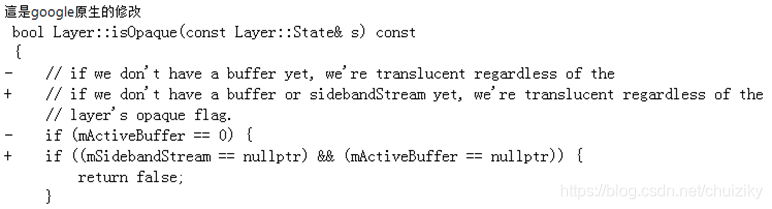

定位到isOpaque这个函数，查看Google源码发现，Google在8.1版本对此处有修改

Sync过来这个修改，问题就解了
