RK3576 唤醒机制实战：GPIO0、IRQ Wake 与 BL31 日志怎么读

前面已经分别总结过 echo mem 的低功耗入口，以及 PoE 上电和 WoL 的区别。这一篇不再展开“系统如何睡下去”，只聚焦一个问题：

RK3576 进入深度睡眠后，一个外部事件怎样穿过硬件、PMU、BL31 和 Linux，最终把系统唤醒？

我在调试 RTL8211F WoL 时发现，很多问题并不在 magic packet 本身，而在于没有把“唤醒链路”分层看清楚。DTS 写了 wakeup-source，不代表一定能醒；驱动调用了 enable_irq_wake()，也不代表深睡后产生中断的硬件还在工作。

一条可靠的唤醒链路，至少要满足四个条件：

外设在睡眠中仍能检测事件
        ↓
外设能输出有效的 wake 信号
        ↓
信号能进入 RK3576 的 PMU 唤醒路径
        ↓
Linux 在休眠前正确武装 wake IRQ

本文以 RTL8211F 的 PHY-PMEB WoL 为例，串起 RK3576 的 SoC 级配置、设备 DTS、驱动接口和 BL31 日志。

---

1. RK3576 的唤醒链路，不是只有一种

1.1 GPIO0：直接送入 PMU 的首选路径

RK3576 的 GPIO0 位于 PMU/Always-On 区域。GPIO0 上的中断可以直接送入 PMU 状态机，不依赖普通 GIC 路径。

外部器件
   │
   ▼
GPIO0_A/B/C/D
   │
   ▼
PMU wakeup logic
   │
   ▼
BL31 恢复 CPU、DDR、时钟和电源域

对应的 SoC 配置位是：

#define RKPM_GPIO_WKUP_EN    BIT(8)

在设备树中通过 rockchip,wakeup-config 打开：

&rockchip_suspend {
    rockchip,wakeup-config = <
        (0
        | RKPM_GPIO_WKUP_EN
        )
    >;
};

GPIO0 适合连接电源键、PHY PMEB、蓝牙 HOST_WAKE 等关键唤醒信号。硬件设计阶段能放到 GPIO0 的，尽量不要放到普通 GPIO bank。

1.2 普通 IRQ：经过 GIC 和 CPU wake 路径

没有接到 GPIO0 的设备，一般通过普通中断进入 GIC，再由 CPU wake 路径唤醒系统。

外设 IRQ
   │
   ▼
GIC
   │
   ▼
CPU0 wake path
   │
   ▼
PMU / BL31

对应配置位：

#define RKPM_CPU0_WKUP_EN    BIT(0)

&rockchip_suspend {
    rockchip,wakeup-config = <
        (0
        | RKPM_CPU0_WKUP_EN
        )
    >;
};

这条路径覆盖面更广，但约束也更多：中断控制器和相关电源域必须在当前睡眠深度下可用，驱动还必须把 IRQ 设置成 wake IRQ。唤醒源管理分散在各个驱动中，也更容易出现非预期唤醒。

1.3 专用唤醒源要和睡眠深度一起看

RK3576 还提供 USB、UART、PWM、SDIO、ADC、MCU、Timer 等专用唤醒配置：

RKPM_SDMMC_WKUP_EN
RKPM_SDIO_WKUP_EN
RKPM_USB_WKUP_EN
RKPM_UART_WKUP_EN
RKPM_MCU_WKUP_EN
RKPM_TIMER_WKUP_EN
RKPM_PWM_WKUP_EN
RKPM_TSADC_WKUP_EN
RKPM_SARADC_WKUP_EN

这些宏不是“打开就能用”。例如 UART、USB、PWM 唤醒依赖 24 MHz 时钟，如果休眠配置同时关闭 24 MHz 晶振，对应外设即使配置成 wakeup source，也无法在深睡中工作。

1.4 我理解唤醒配置的三层关系

层级	解决的问题	典型配置
外设层	谁检测事件、谁输出 wake 信号	PHY PMEB、BT HOST_WAKE、按键、RTC
SoC 层	这类信号能否进入 PMU	RKPM_GPIO_WKUP_EN、RKPM_CPU0_WKUP_EN
Linux 层	具体哪个设备、哪个 IRQ 被允许唤醒	wakeup-source、device_init_wakeup()、enable_irq_wake()

少了任何一层，唤醒都可能失败。

---

2. 从 DTS 到驱动：一个设备怎样成为唤醒源

2.1 SoC 级：rockchip_suspend 打开唤醒通道

RK3576 的系统待机配置主要涉及三个位置：

drivers/soc/rockchip/rockchip_pm_config.c
drivers/firmware/rockchip_sip.c
include/dt-bindings/suspend/rockchip-rk3576.h

以 GPIO0 唤醒为例：

&rockchip_suspend {
    status = "okay";

    rockchip,sleep-debug-en = <1>;

    rockchip,wakeup-config = <
        (0
        | RKPM_GPIO_WKUP_EN
        )
    >;
};

这段配置只解决一个问题：

GPIO0 中断是否允许进入 RK3576 的 PMU 状态机。

它并没有指定具体是哪一个 GPIO0 pin，也没有配置该 pin 的触发方式。

2.2 设备级：描述具体的 wake pin

以 RTL8211F 的 PHY_INTB/PMEB 接到 GPIO0_D0 为例：

&gmac0 {
    phy-handle = <&rgmii_phy>;

    mdio {
        rgmii_phy: ethernet-phy@1 {
            reg = <1>;

            wakeup-gpios = <&gpio0 RK_PD0 GPIO_ACTIVE_LOW>;
            wakeup-source;
        };
    };
};

这里表达了三件事：

gpio0          使用 GPIO0 bank
RK_PD0         对应 GPIO0_D0
GPIO_ACTIVE_LOW 低电平为逻辑有效状态

其中 wakeup-gpios 是驱动自行解析的板级属性，并不是写上以后内核就会自动完成所有操作。驱动仍然需要获取 GPIO、转换成 IRQ，并设置成 wake IRQ。

2.3 wakeup-source 只声明能力

wakeup-source;

它表示设备具备唤醒能力，但不能代替驱动中的硬件配置。

驱动通常需要在 probe 阶段完成：

device_init_wakeup(dev, true);

它主要建立设备的 wakeup 能力和 PM 统计入口。只调用：

device_set_wakeup_capable(dev, true);

虽然也能设置 can_wakeup，但不会完整初始化 wakeup source，调试统计不如 device_init_wakeup() 完整。

2.4 enable_irq_wake() 才是真正武装 IRQ

普通 IRQ 默认只负责系统运行期间的中断。要让它在 system suspend 中具备唤醒能力，需要：

enable_irq_wake(irq);

撤销时调用：

disable_irq_wake(irq);

要把下面三个概念分开：

配置	含义
wakeup-source	设备具有唤醒能力
IRQF_TRIGGER_*	什么电气条件产生中断
enable_irq_wake()	该 IRQ 在系统休眠期间可以唤醒 CPU

enable_irq_wake() 不会改变高低电平或边沿类型。

2.5 有效极性不等于中断触发类型

wakeup-gpios = <&gpio0 RK_PD0 GPIO_ACTIVE_LOW>;

GPIO_ACTIVE_LOW 表示“低电平是逻辑有效”，但不代表 IRQ 一定是下降沿触发。真正的触发方式由驱动申请 IRQ 时决定：

IRQF_TRIGGER_FALLING
IRQF_TRIGGER_RISING
IRQF_TRIGGER_LOW
IRQF_TRIGGER_HIGH

如果 PMEB 拉低后会一直保持，直到驱动清状态，那么低电平触发更符合硬件语义；如果硬件只输出短脉冲，则应使用边沿触发。触发方式必须根据器件行为确定，不能仅凭 ACTIVE_LOW 推断。

2.6 pm_wakeup_event() 不是第一次唤醒动作

中断处理函数中常见：

pm_wakeup_event(dev, 0);

它告诉 PM core：设备产生了 wakeup event，避免系统刚恢复就再次进入休眠，并更新唤醒统计。

但 CPU 已经深睡后，必须先由 GPIO/IRQ/PMU 的硬件路径把系统叫醒，ISR 才有机会执行。因此：

pm_wakeup_event() 用于记录和维持清醒状态，不能代替底层硬件唤醒路径。

---

3. 以 RTL8211F WoL 为例看完整实现

3.1 为什么选择 PHY-PMEB，而不是 GMAC-PMT

RK3576 内部 GMAC 自带 PMT，可以检测 magic packet；RTL8211F 内部也有 WoL 匹配逻辑。两条路径的差别在于检测电路的位置：

路径	检测 magic packet 的位置	唤醒信号
GMAC-PMT	RK3576 内部 GMAC	eth_wake_irq，走 GIC
PHY-PMEB	外部 RTL8211F	PHY_INTB/PMEB，接 GPIO0_D0

当前深睡配置包含 ARMOFF_LOGOFF，VDD_LOGIC 会关闭，内部 GMAC-PMT 因此无法继续检测数据。外部 RTL8211F 只要睡眠期间保持供电，就可以继续监听网络，并通过 PMEB 拉低 GPIO0_D0。

完整链路如下：

Magic Packet
     │
     ▼
RTL8211F 内部 WoL 匹配
     │
     ▼
Pin31 切换为 PMEB，低有效
     │
     ▼
PHY_INTB → GPIO0_D0
     │
     ▼
RKPM_GPIO_WKUP_EN
     │
     ▼
RK3576 PMU / BL31
     │
     ▼
Linux resume

3.2 probe：独立获取 wake GPIO

在 drivers/net/phy/realtek.c 中，可以给 RTL8211F 增加私有数据：

struct rtl821x_priv {
    struct gpio_desc *wakeup_gpiod;
    int wakeup_irq;
    bool wakeup_irq_armed;
};

probe 中获取 wakeup-gpios：

gpiod = devm_gpiod_get_optional(dev, "wakeup", GPIOD_IN);
if (IS_ERR(gpiod))
    return PTR_ERR(gpiod);

if (gpiod) {
    irq = gpiod_to_irq(gpiod);
    if (irq < 0)
        return irq;

    ret = devm_request_threaded_irq(dev, irq,
                                    NULL,
                                    rtl8211f_wake_isr,
                                    IRQF_ONESHOT |
                                    IRQF_TRIGGER_LOW,
                                    "rtl8211f-wol",
                                    phydev);
    if (ret)
        return ret;

    disable_irq(irq);

    priv->wakeup_gpiod = gpiod;
    priv->wakeup_irq = irq;

    device_init_wakeup(dev, true);
}

如果使用低电平触发，中断处理完成前必须正确清除 PHY 的 PMEB 状态，否则会反复进入 ISR，最终形成中断风暴。

3.3 .set_wol()：配置 PHY 并武装 wake IRQ

用户执行：

ethtool -s eth0 wol g

后进入 PHY 驱动的 .set_wol()。核心逻辑可以概括为：

static int rtl8211f_set_wol(struct phy_device *phydev,
                            struct ethtool_wolinfo *wol)
{
    struct rtl821x_priv *priv = phydev->priv;
    bool arm = wol->wolopts & WAKE_MAGIC;
    int ret;

    if (arm) {
        /* 1. 写入目标 MAC 地址 */
        /* 2. 使能 magic packet 匹配 */
        /* 3. 将 pin31 从 INTB 切换为 PMEB */
        /* 4. 清除历史状态，确认引脚处于 idle */

        enable_irq(priv->wakeup_irq);

        ret = enable_irq_wake(priv->wakeup_irq);
        if (ret) {
            disable_irq(priv->wakeup_irq);
            return ret;
        }

        priv->wakeup_irq_armed = true;
    } else if (priv->wakeup_irq_armed) {
        disable_irq_wake(priv->wakeup_irq);
        disable_irq(priv->wakeup_irq);
        priv->wakeup_irq_armed = false;

        /* 关闭 magic packet 匹配 */
        /* pin31 恢复普通 INTB */
    }

    return 0;
}

WoL 武装放在 .set_wol()，比只放在 .suspend() 更可靠。因为 PHY 被标记为 wakeup device 后，phylib 的挂起流程可能跳过 PHY 自己的 .suspend()/.resume()；如果全部依赖 .suspend()，相关代码可能根本不执行。

3.4 ISR：确认电平并清状态

static irqreturn_t rtl8211f_wake_isr(int irq, void *data)
{
    struct phy_device *phydev = data;
    struct rtl821x_priv *priv = phydev->priv;
    int level;

    level = gpiod_get_value_cansleep(priv->wakeup_gpiod);
    phydev_info(phydev, "wol: PHY_INTB level=%d\n", level);

    rtl8211f_ack_interrupt(phydev);
    pm_wakeup_event(&phydev->mdio.dev, 0);

    return IRQ_HANDLED;
}

真实顺序是：

PMEB 拉低
   ↓
PMU 先把系统唤醒
   ↓
CPU、内核和设备恢复
   ↓
ISR 才开始执行

因此 ISR 日志只能证明“Linux 恢复后看到了这个 IRQ”，不能单独证明它就是最初的 PMU 唤醒源。最终还要结合 BL31 的 wake up status。

3.5 这类实现最容易踩的坑

问题	表现	处理方式
PMEB 和普通 PHY IRQ 共用 phydev->irq	irq nobody cared、中断风暴	PMEB 使用独立 wakeup-gpios，不要重新绑定成 phylib 链路 IRQ
只在 .suspend() 中武装	enable_irq_wake() 没有执行	把 WoL 配置放到 .set_wol()
只调用 device_set_wakeup_capable()	wakeup 统计不完整	使用 device_init_wakeup()
低电平 IRQ 没有正确 ack	ISR 持续触发	先确认 PHY 清状态流程，再使用 level-low
武装时 PMEB 已经为低	一进入 suspend 就立即唤醒	武装前清旧状态，并打印 pin 电平
PHY 睡眠期间掉电	magic packet 永远无效	先确认 PHY 主电源和 PMEB 上拉电源都保持
发包接口不在同一广播域	抓不到 magic packet	使用与设备同一交换网络的有线接口发送

---

4. BL31 日志怎么读，wake up status: 0x0 又代表什么

4.1 休眠前的日志是在确认“留了什么”

开启：

rockchip,sleep-debug-en = <1>;

进入深睡时，BL31 会打印类似：

INFO: BL31: ...
INFO: deep
INFO: logoff
INFO: pmualive_32k
INFO: 32k ext
INFO: sleep_pin: 0x3 0x2
INFO: GPIO0_INTEN: ...
INFO: IRQ_EN: 77
INFO: IRQ_EN: 137
...

这些信息主要描述：

• 当前进入了哪种睡眠模式；
• 哪些 sleep pin、GPIO 中断和系统 IRQ 被保留；
• 关键 power domain 和 PMU 寄存器状态。

其中 IRQ_EN: xxx 表示该 IRQ 在休眠配置中处于 enable 状态，它不是“最终触发唤醒的 IRQ 编号”。只看到 IRQ_EN，不能直接归因。

4.2 标准 GPIO0 唤醒日志

GPIO0 唤醒时，常见打印：

INFO: wake up status: 0x100
INFO: GPIO0 interrupt wakeup: 0x1000000

解析如下：

0x100
= BIT(8)
= RKPM_GPIO_WKUP_EN
= 本次由 GPIO0 类唤醒源触发

0x1000000
= BIT(24)
= GPIO0_D0

如果 RTL8211F PMEB 正好接在 GPIO0_D0，这两行就把硬件和软件链路对上了：

PHY PMEB → GPIO0_D0 → PMU → BL31

4.3 实测案例：系统恢复了，但状态是 0x0

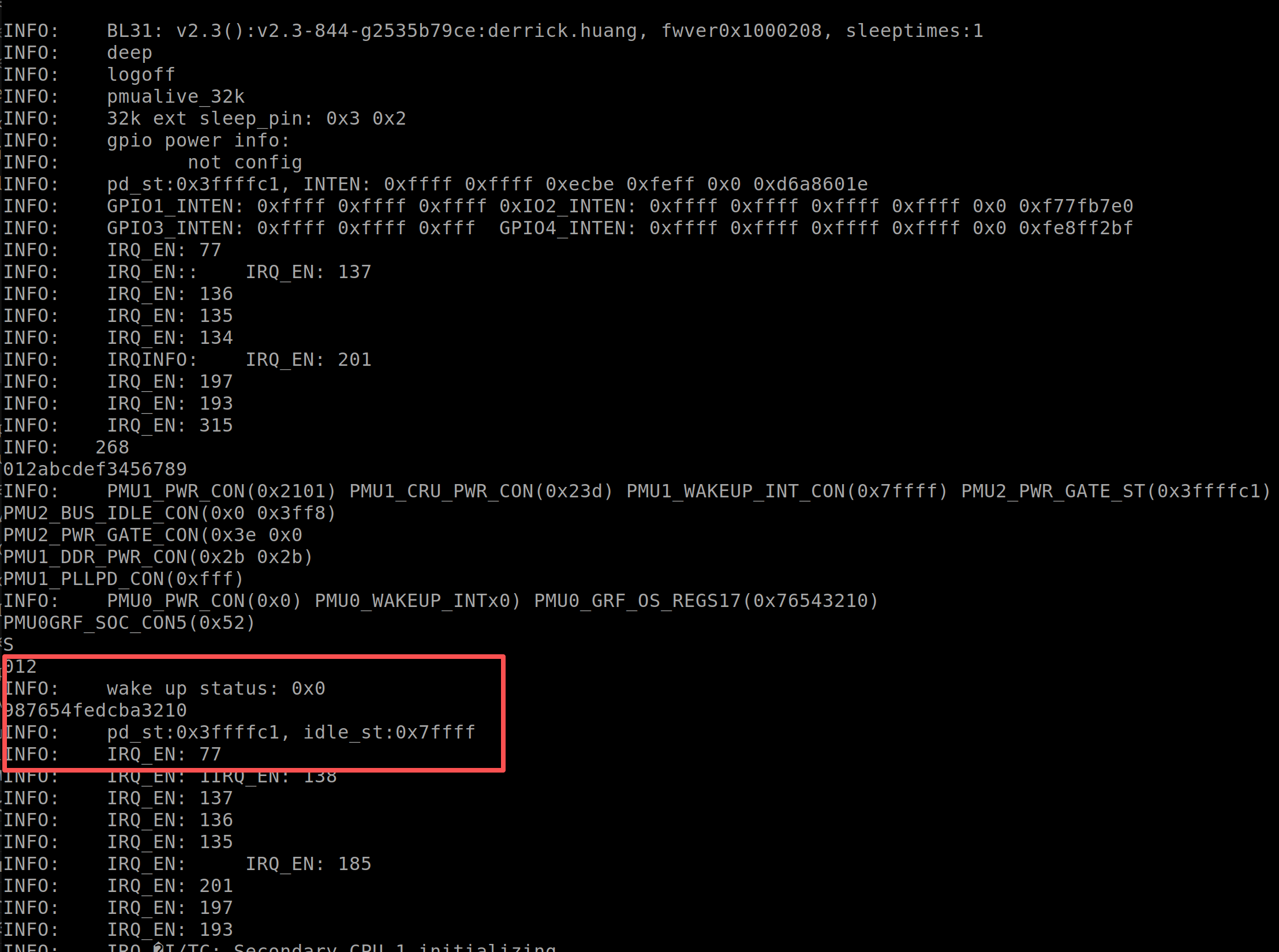

图中的关键日志是：

012
INFO:    wake up status: 0x0
987654fedcba3210
INFO:    pd_st:0x3ffffc1, idle_st:0x7ffff
INFO:    IRQ_EN: 77
...

这个例子很容易被误读。

012 和 987654fedcba3210 是流程标记

它们是 BL31 在唤醒/恢复流程中的阶段打印，用于确认固件状态机已经向前执行。它们能证明系统发生了恢复流程，但不能指出具体唤醒源。

wake up status: 0x0 只说明当前没有打印出有效的 PMU 唤醒位

更准确的解释是：

BL31 在这个打印点没有读取到、保留到或解码出一个非零的 PMU wake status。

它不能直接证明“没有唤醒事件”，因为系统已经进入恢复流程；也不能直接证明“这一定是普通 GIC IRQ 唤醒”。仅凭 0x0，无法完成归因。

可能的方向包括：

• 唤醒状态没有被当前固件版本正确解码；
• 状态在打印前已经被其他流程清除；
• 串口抓取中存在覆盖、丢字或多轮 suspend 日志混杂；
• 这次并不是稳定进入最终低功耗等待后再被标准 wake source 唤醒；
• 使用了 BL31 日志没有进一步展开的唤醒路径。

IRQ_EN 只能列候选，不能确认元凶

图中出现多个：

IRQ_EN: 77
IRQ_EN: 138
IRQ_EN: 137
...

这些是休眠期间被允许的 IRQ 列表，不表示这些 IRQ 都触发过，也不表示排在第一行的 IRQ 就是唤醒源。

因此，看到 wake up status: 0x0 时，不应从 IRQ_EN 中随便挑一个进行归因，而应继续找 Linux 和设备侧证据。

4.4 我实际使用的定位顺序

第一步：确认是否真的进入 deep

cat /sys/power/mem_sleep
# s2idle [deep]

echo mem > /sys/power/state

串口中应看到：

deep
logoff / armoff_logoff
012...
...3210

如果只看到：

Wakeup pending. Abort CPU freeze

这是 suspend 在冻结阶段被取消，不是“已经深睡后又被唤醒”。

第二步：休眠前检查 wake IRQ 是否已武装

ethtool eth0 | grep -i wake
cat /proc/interrupts | grep -iE "rtl|eth|gpio"
grep -H . /sys/bus/mdio_bus/devices/*/power/wakeup 2>/dev/null

需要确认：

Wake-on: g
对应 MDIO/PHY 设备 power/wakeup 为 enabled
wake IRQ 已经注册

第三步：对比 wakeup_sources

cat /sys/kernel/debug/wakeup_sources > /tmp/wakeup_before
# 执行 suspend / resume
cat /sys/kernel/debug/wakeup_sources > /tmp/wakeup_after

重点关注：

字段	含义
active_count	唤醒源进入 active 的次数
event_count	记录到的 wakeup event 次数
wakeup_count	真正参与阻止休眠或唤醒的次数
active_since	非 0 表示当前仍然 active

第四步：把三类证据对在一起

证据层	看什么
BL31/PMU	wake up status、GPIO bank 状态
Linux PM	wakeup_sources 前后变化、suspend/resume 日志
设备驱动	ISR、电平、ack、WoL 寄存器读回

最可靠的结论通常需要三层证据一致：

BL31：GPIO0_D0 唤醒
Linux：对应 wakeup source 计数增加
驱动：PHY_INTB ASSERTED，并成功 ack

4.5 常见现象快速判断

现象	优先检查
echo mem 立即返回	wakeup_sources 是否有 active source
能睡但 WoL 不醒	PHY 是否有电、PMEB 是否切换、GPIO0 wake 是否使能
不发包也自己醒	PMEB 电平、链路切换、历史状态、IRQ 类型
BL31 显示 GPIO0 唤醒，驱动没有 ISR	IRQ 恢复后未使能、触发类型不匹配、状态提前释放
驱动有 ISR，但 BL31 没显示对应 GPIO	ISR 可能发生在系统恢复之后，不一定是最初唤醒源
wake up status: 0x0	不直接归因，联合分析 BL31、wakeup_sources 和驱动日志
irq nobody cared	IRQ 未正确 ack，或普通 PHY IRQ 与 PMEB 复用冲突
gpioget 报 busy	GPIO 已被驱动占用，查看 /sys/kernel/debug/gpio

4.6 最后总结成一句话

RK3576 的唤醒不是一个配置项，而是一条完整链路：

事件检测器持续供电
        ↓
外设输出有效 wake 信号
        ↓
GPIO0 / GIC / 专用唤醒通道进入 PMU
        ↓
BL31 恢复系统
        ↓
Linux 处理 IRQ、记录 wakeup event 并恢复设备

以 RTL8211F WoL 为例：

Magic Packet
→ RTL8211F PMEB
→ GPIO0_D0
→ RKPM_GPIO_WKUP_EN
→ PMU / BL31
→ Linux resume

排查时最重要的不是先改寄存器，而是按层确认：检测器有没有电、wake pin 有没有变化、PMU 有没有收到、Linux 有没有武装 IRQ、驱动恢复后有没有正确 ack。

把这条链路理解清楚后，WoL、蓝牙 HOST_WAKE、GPIO 按键、RTC 和其他外设唤醒，都可以用同一套方法分析。
