Classic AUTOSAR深入浅出系列 - 【第四篇-K】Time Base / Synchronized Time Manager

4-K Time Base / Synchronized Time Manager

——Classic AUTOSAR 中“被严重低估”的时间系统

（与日志、诊断、跨 ECU 行为强相关）

👉 对应官方规范：
Specification of Synchronized Time-Base Manager

👉 对应 System Services → Time / Synchronized Time-Base Manager

📌 关键词：TimeBase、Synchronized Time、StbM、Cross-ECU、Logging、Diagnosis

一、为什么“时间”在 Classic AUTOSAR 中是一个系统问题 ⏱️

在单 MCU、单线程的裸机系统里，
“时间”通常只是一个 Tick 计数器。

但一旦进入 Classic AUTOSAR 的世界，情况立刻变复杂：

• 一个系统往往包含 多个 ECU
• ECU 之间通过 CAN / Ethernet 协作
• 诊断、日志、故障回放、数据融合都依赖时间顺序
• 安全分析往往要回答一句话：
  “这件事发生在那件事之前还是之后？”

如果每个 ECU 都只认自己的本地 Tick：

👉 那系统层面将永远无法对齐事实。

这正是 Time Base / Synchronized Time Manager（StbM）
在 Classic AUTOSAR 中存在的根本原因。

二、Classic AUTOSAR 对“时间同步”的设计立场 🧭

在进入 StbM 之前，必须先明确一个经常被误解的点：

Classic AUTOSAR 并不负责“时间同步协议本身”。

AUTOSAR 明确“不做”的事情

Classic AUTOSAR 不会规定：

• gPTP / IEEE 802.1AS 的实现
• CAN Time Sync 的报文细节
• GNSS 的接收与校准算法
• 主从时钟的物理校准方式

这些都属于：

• 通信栈能力
• 硬件能力
• OEM 平台策略

AUTOSAR 真正关心的是什么？

Classic AUTOSAR 关心的是：

• 系统中是否存在 统一的时间语义
• BSW / SWC 是否能 一致地使用时间
• 诊断、日志、跨 ECU 行为是否能 对齐时间轴

因此它选择了一种非常 AUTOSAR 的策略：

定义“时间的抽象与使用规则”，
而不是“时间如何被同步”。

这就是 Synchronized Time-Base Manager（StbM） 的角色。

三、Time Base 是什么？不是“当前时间”那么简单 🧩

在 Classic AUTOSAR 中，Time Base 并不是：

• 某个全局变量
• 某个 OS Tick
• 某个 RTC 寄存器

而是一个 被系统承认的时间参考系。

Time Base 的核心属性

一个 Time Base 至少包含：

• TimeBaseId：时间基准的逻辑标识
• 分辨率（ns / us / ms）
• 当前时间值
• 同步状态
• 精度 / 偏差状态

例如：

TimeBaseId = VEHICLE_SYNC_TIME
Resolution = 1ms
Epoch = Vehicle Power-On

👉 上层模块只关心 TimeBaseId，
👉 不关心时间是 CAN 同步来的，还是 Ethernet 来的。

四、StbM 在系统中的位置与职责 🧠

StbM 是一个纯系统服务模块，它不产生时间，也不消费业务逻辑。

它的职责可以概括为三点：

1. 接收来自底层的时间更新
2. 管理多个 Time Base 的状态
3. 为上层提供统一、可信的时间访问接口

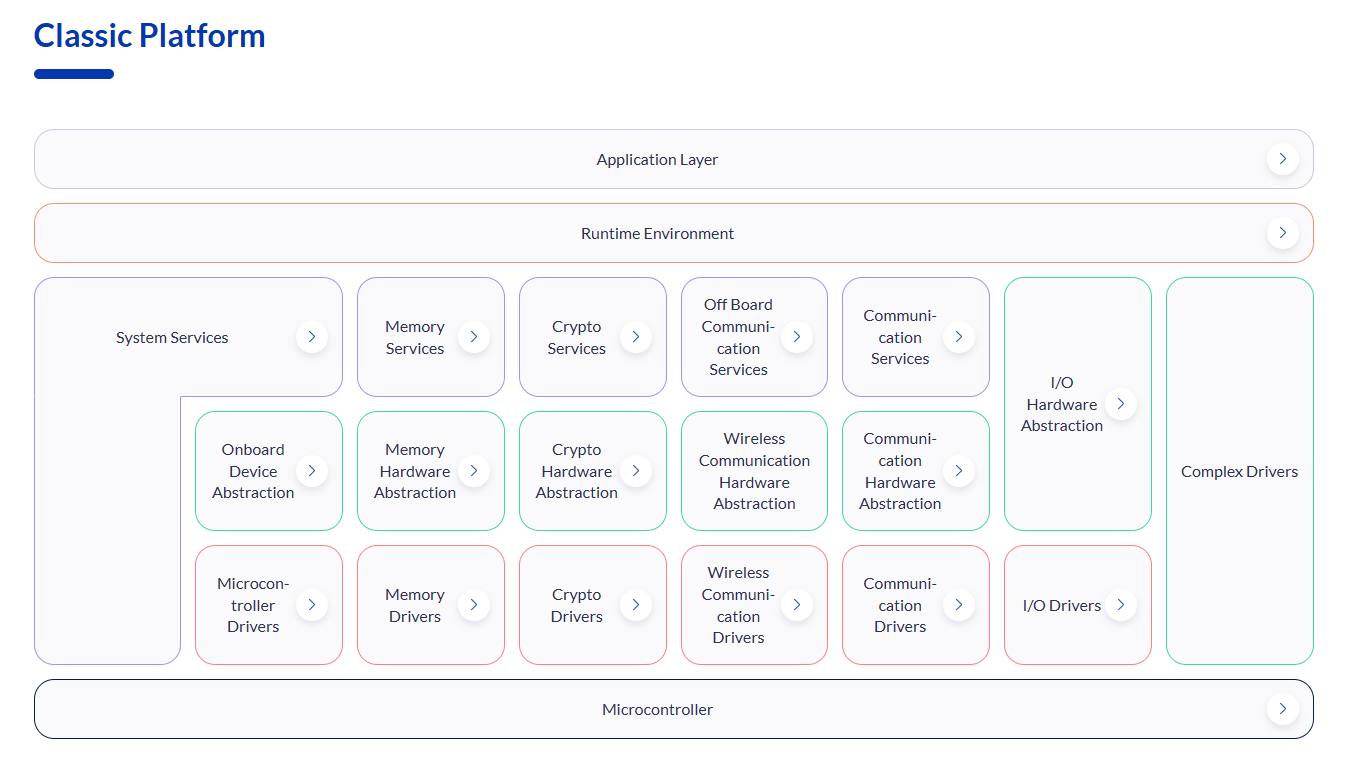

系统交互示意图（通用版）

🔹 通信层负责“把时间送进 ECU”
🔹 StbM 负责“定义时间是否可信”
🔹 上层模块只使用，不参与同步

五、为什么“同步状态”比时间值本身更重要 ⚠️

一个非常工程化、但经常被忽略的事实是：

时间并不是永远有效的。

Classic AUTOSAR 在 Time Base 抽象中明确引入了状态概念：

• 未同步
• 正在同步
• 同步有效（精度受限）
• 同步失效

这意味着：

• 上层模块不能盲目相信时间
• 必须能识别 Time Valid / Invalid
• 在时间不可用时采取降级策略

典型应对策略

• 日志：标记 unsynchronized
• 诊断：延迟确认或使用相对时间
• 安全分析：拒绝跨 ECU 排序

👉 StbM 的价值，不在“给时间”，而在“给可信度”。

六、Alarm / ScheduleTable 与 Time Base 的关系 🔁

这里需要特别澄清一个常见误解：

OS 的 Alarm / ScheduleTable ≠ 系统同步时间

OS 时间的本质

• 基于本地 Tick
• 服务于调度
• 不具备跨 ECU 语义

StbM 时间的本质

• 基于同步 Time Base
• 服务于系统行为对齐
• 可跨 ECU 对比

两者的关系是：

• OS 时间负责“什么时候执行”
• Time Base 负责“这件事发生在什么时候”

七、实战示例：跨 ECU 日志与诊断时间对齐 🧪

系统设定

• ECU-A / ECU-B / ECU-C
• 共享 TimeBaseId = VEHICLE_SYNC_TIME
• 时间源：网络同步（协议细节不展开）

运行时事件

[ECU-A] 10:00:01.100  Sensor degraded
[ECU-B] 10:00:01.120  Decision fallback
[ECU-C] 10:00:01.150  Actuator limited

系统级分析结果

• 不需要对齐 OS Tick
• 不关心 ECU 本地启动顺序
• 所有事件在同一时间轴上排序

👉 这正是 StbM + Time Base 的系统级价值。

八、为什么 AUTOSAR 要把“时间同步”卡在这里？ 🧱

这是一个非常典型的 AUTOSAR 设计取舍：

• 如果定义同步协议 → 限制 OEM 网络方案
• 如果完全不定义 → 系统时间语义崩塌

所以 AUTOSAR 选择：

定义时间的“使用语义”，
而不是时间的“同步算法”。

这也是为什么：

• 你能在规范中看到 Synchronized Time-Base Manager
• 却看不到 “Time Synchronization Protocol Module”

九、小结：StbM 是系统一致性的“隐形基石” 🧩

Time Base / StbM 往往不会出现在功能需求中，
但它几乎决定了：

• 日志是否可分析
• 诊断是否可回放
• 多 ECU 行为是否可解释

在 Classic AUTOSAR 中：

时间不是工具，而是系统语义。

而 StbM，正是这套语义的守门人。

没有同步时间的系统，只能运行；
有同步时间的系统，才能被理解。

下一篇（4-L），我们就可以顺势进入 Communication Manager / Cluster 级协作，把“时间对齐”的价值继续往系统层推上去。
