光伏汇流箱LoRa数据采集传输系统方案

随着光伏电站规模持续扩大，汇流箱作为光伏阵列与逆变器之间的关键中间节点，其运行状态直接关系到整个电站的发电效率与安全稳定性。当前，传统汇流箱多依赖有线通信方式，存在布线成本高、施工周期长、维护困难等问题，尤其在复杂地形或分布式光伏场景中更为突出。

针对上述需求，物通博联（WideIOT）推出基于LoRa技术的汇流箱数据采集传输系统方案，依托LoRa终端+4G网关的通信架构，实现汇流箱电流、电压、温度、功率等关键参数的远程无线采集与集中上传，有效降低系统部署成本，提升电站运维效率，为光伏电站全面接入能效监管体系提供可靠技术支撑。

实现功能

LoRa终端通过RS485串口接入汇流箱内的电力仪表，通过Modbus RTU协议采集电压、电流、功率及温度等关键参数，并通过LoRa网络对接到4G网关中。

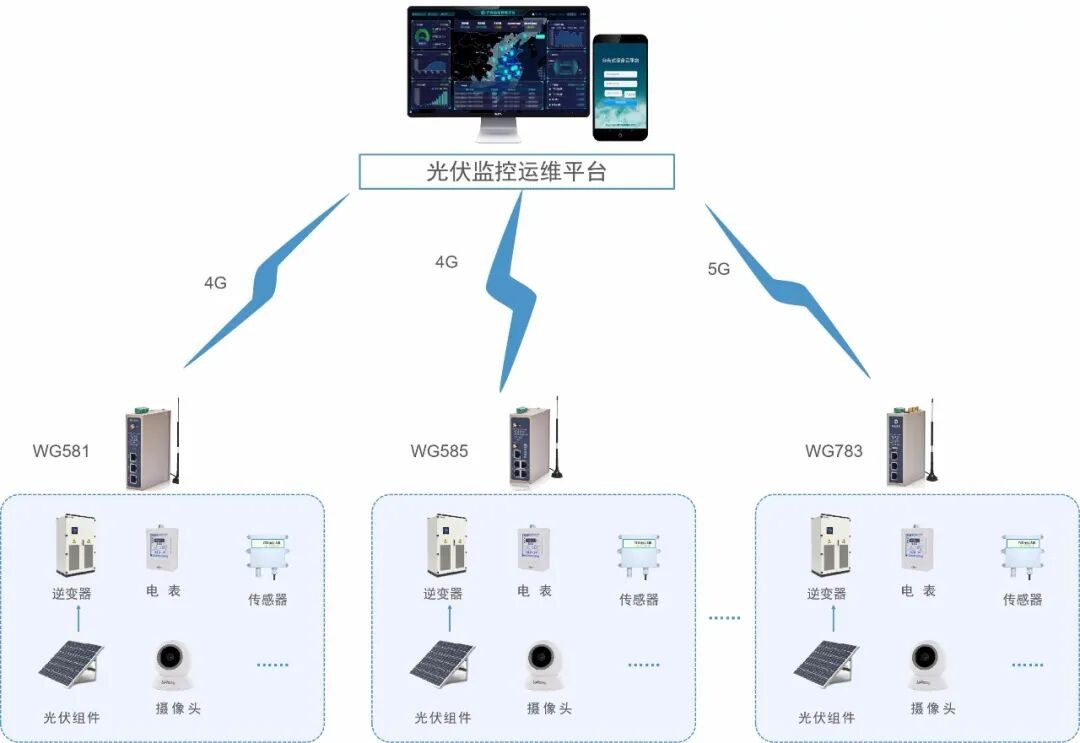

4G网关可接收多个LoRa终端的数据，随后以MQTT协议和4G网络上报到光伏电站监控管理平台中，从而实现数据汇总与稳定传输，保障数据完整可靠。

可自定义告警阈值，系统自动判断并推送告警信息，支持微信、短信、邮件等通知方式，方便快速定位故障设备、异常数据、发生时间等关键信息。

光伏电站监控管理平台可实时展示各站点的直流输入电压/电流、交流输出电压/电流、瞬时发电功率、累计发电量、设备温度及故障告警信息，实现数据全面管理。
