在开发数据可视化大屏（DataV）时，为了营造“驾驶舱”或“全息投影”的空间纵深感，设计师通常会在页面顶部和底部设计一条横跨屏幕、带有发光效果的贯穿弧线。

很多开发者第一反应是用 CSS 渐变去模拟，但往往会遇到线条断裂、发虚、缺乏质感的问题。

本文将直接给出基于 SVG + CSS 滤镜的终极解决方案，并附上详细的实现原理。

一、最终效果与完整代码

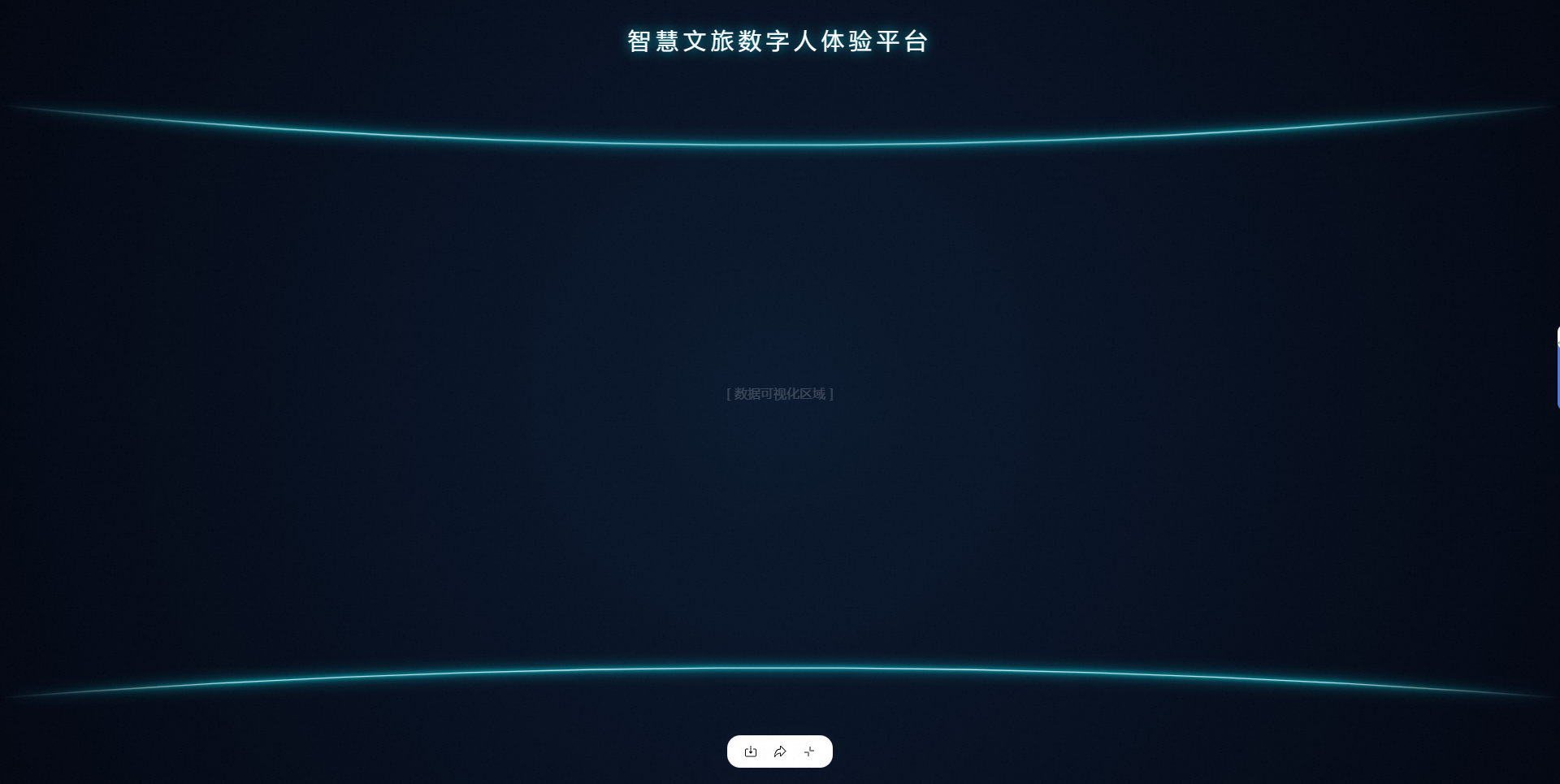

1. 效果预览

顶部弧线：微微下凹，两端自然淡出，带有强烈的 Neon 辉光。
底部弧线：微微上凸，与顶部呼应，形成环抱感。
特性：绝对平滑无断裂、响应式自适应任意分辨率、纯代码无图片资源。

2. 完整 HTML/CSS 代码

新建一个 .html 文件，直接粘贴以下代码即可运行：

<!DOCTYPE html>
<html lang="zh-CN">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>大屏贯穿弧线实现</title>
    <style>
        /* 基础重置与深色背景 */
        body, html {
            margin: 0;
            padding: 0;
            width: 100%;
            height: 100%;
            background: radial-gradient(circle at center, #0a192f 0%, #020611 100%);
            overflow: hidden;
            font-family: sans-serif;
        }

        .dashboard {
            position: relative;
            width: 100vw;
            height: 100vh;
        }

        /* 标题样式 */
        .header-title {
            position: absolute;
            top: 30px;
            width: 100%;
            text-align: center;
            color: #fff;
            font-size: 28px;
            letter-spacing: 6px;
            text-shadow: 0 0 15px rgba(0, 240, 255, 0.8);
            z-index: 10;
        }

        /* =========================================
           核心：SVG 弧线容器
           ========================================= */
        .arc-svg-container {
            position: absolute;
            top: 0;
            left: 0;
            width: 100%;
            height: 100%;
            pointer-events: none; /* 防止遮挡鼠标事件 */
            z-index: 1;
        }

        .arc-svg {
            width: 100%;
            height: 100%;
        }

        /* =========================================
           核心：三层光效样式
           ========================================= */

        /* 1. 底层：宽模糊，制造大范围环境光晕 */
        .arc-glow-wide {
            fill: none;
            stroke: #00f0ff;
            stroke-width: 12px;
            opacity: 0.3;
            filter: blur(8px);
        }

        /* 2. 中层：中等模糊，制造紧贴线条的辉光 */
        .arc-glow-tight {
            fill: none;
            stroke: #00f0ff;
            stroke-width: 4px;
            opacity: 0.6;
            filter: blur(3px);
        }

        /* 3. 顶层：实体细线，保证清晰锐利 */
        .arc-core {
            fill: none;
            stroke: #e0ffff; /* 核心偏白，模拟高能激光 */
            stroke-width: 1.5px;
            opacity: 0.9;
        }

        /* 应用两端淡出遮罩 */
        .fade-mask-group {
            mask: url(#edge-fade-mask);
        }

        /* 中间内容占位 */
        .content {
            position: absolute;
            top: 50%;
            left: 50%;
            transform: translate(-50%, -50%);
            color: rgba(255,255,255,0.2);
            text-align: center;
            z-index: 5;
        }
    </style>
</head>
<body>

<div class="dashboard">
    <div class="header-title">智慧文旅数字人体验平台</div>

    <!-- SVG 画布 -->
    <svg class="arc-svg-container" preserveAspectRatio="none" viewBox="0 0 1920 1080">
        <defs>
            <!-- 定义两端淡出的线性渐变遮罩 -->
            <linearGradient id="fade-gradient" x1="0%" y1="0%" x2="100%" y2="0%">
                <stop offset="0%" stop-color="white" stop-opacity="0" />
                <stop offset="15%" stop-color="white" stop-opacity="1" />
                <stop offset="85%" stop-color="white" stop-opacity="1" />
                <stop offset="100%" stop-color="white" stop-opacity="0" />
            </linearGradient>
            <mask id="edge-fade-mask">
                <rect width="1920" height="1080" fill="url(#fade-gradient)" />
            </mask>
        </defs>

        <!-- 应用遮罩的组 -->
        <g class="fade-mask-group">

            <!-- ✨ 顶部下凹弧线 (三层叠加) -->
            <!-- M:起点 Q:控制点 终点 -->
            <path class="arc-glow-wide" d="M -200 120 Q 960 280 2120 120" />
            <path class="arc-glow-tight" d="M -200 120 Q 960 280 2120 120" />
            <path class="arc-core" d="M -200 120 Q 960 280 2120 120" />

            <!-- ✨ 底部上凸弧线 (三层叠加) -->
            <path class="arc-glow-wide" d="M -200 980 Q 960 860 2120 980" />
            <path class="arc-glow-tight" d="M -200 980 Q 960 860 2120 980" />
            <path class="arc-core" d="M -200 980 Q 960 860 2120 980" />

        </g>
    </svg>

    <div class="content">
        [ 数据可视化区域 ]
    </div>
</div>

</body>
</html>

二、参数调节指南

在实际项目中，你需要根据设计稿调整弧线的形态。只需修改 SVG <path> 中的 d 属性即可：

以顶部弧线为例：d="M -200 120 Q 960 280 2120 120"

参数位置	当前值	调节效果
控制点 Y 轴 (`Q 960 280` 中的 `280`)	`280`	决定弧度深浅。改大（如 `350`）弧线更弯/更深；改小（如 `200`）弧线更平缓。
起点 X 轴 (`M -200` 中的 `-200`)	`-200`	故意设在屏幕外（屏幕宽 1920）。配合遮罩，让弧线两端自然延伸出屏幕，避免生硬截断。
终点 X 轴 (`2120` 中的 `2120`)	`2120`	同上，超出右边界，保证弧线跨度足够宏大。

(注：底部弧线同理，修改 Q 960 860 中的 860，数值越小，向上凸起越明显)

三、实现原理深度解析

为什么不用 CSS 渐变？为什么要用三层 SVG 叠加？以下是底层技术原理。

1. 为什么 CSS `radial-gradient` 会失败？

很多开发者尝试用 CSS 径向渐变画弧线：

/* 错误示范 */
background: radial-gradient(ellipse at top, transparent 69%, cyan 70%, transparent 71%);

失败原因：CSS 渐变本质是像素填充。当试图在一个大容器中用颜色停止点绘制 1px 的细线时，浏览器的抗锯齿算法会导致亚像素渲染不均匀。结果就是线条出现噪点、断裂、发虚。CSS 渐变适合做大面积背景过渡，不适合绘制精细几何线条。

2. SVG 贝塞尔曲线：数学级的平滑

我们改用 SVG 的 <path> 元素，使用二次贝塞尔曲线指令 Q：

M x y：移动到起点。
Q cx cy x y：绘制二次贝塞尔曲线。cx cy 是控制点，决定了曲线的弯曲方向和程度。

优势：SVG 是矢量图形，基于数学公式实时计算渲染。无论屏幕如何拉伸缩放，线条边缘永远是绝对平滑的，彻底解决断裂问题。

响应式适配：通过设置 viewBox="0 0 1920 1080" 和 preserveAspectRatio="none"，SVG 内部坐标系锁定为 1920x1080，但外部尺寸设为 100%。这样弧线就能在任意分辨率的大屏上自动拉伸铺满，无需 JS 监听 resize。

3. 三层叠加法：制造真实的 Neon 辉光

单根 SVG 线条即使再平滑，也只是一根死板的线。真实的发光体（如霓虹灯、激光）是有体积感和光晕散射的。

单纯使用 CSS box-shadow 或 drop-shadow 性能较差且效果扁平。我们采用三层路径叠加 + 不同程度的高斯模糊来模拟真实光效：

Layer 1 (环境光)：粗线条 + 大模糊 (blur(8px)) + 低透明度。模拟光线在空气中的大范围散射。
Layer 2 (紧贴辉光)：中等线条 + 小模糊 (blur(3px)) + 中透明度。模拟光源周围的强辉光，增加线条厚度。
Layer 3 (高能灯芯)：极细线条 + 无模糊 + 偏白色。模拟能量核心，保证视觉焦点清晰锐利。

原理总结：科技感光效 = 虚实结合的图层叠加。

4. SVG Mask：优雅的边缘淡出

弧线不能生硬地截断在屏幕左右边缘。我们需要它“从黑暗中浮现，又隐入黑暗”。

实现：使用 SVG 的 <mask> 配合 <linearGradient>。
原理：定义一个水平线性渐变（透明 -> 白 -> 白 -> 透明）。在 SVG 遮罩中，白色区域完全显示，透明/黑色区域完全隐藏。将这个遮罩应用到弧线组 <g> 上，即可实现完美的两端 fading 效果，且兼容性优于 CSS 的 mask-image。
