零基础STM32入门教程--13-SPI 串行外设接口

专栏：STM32F103入门教程
环境：Keil‑MDK + STM32F103 标准库3.5版本

一、SPI

SPI：Serial Peripheral Interface，串行外设接口，高速同步串行通信，常用于 MCU 和外设：Flash、OLED、ADC、DAC、传感器、之间通信。
同步：有单独时钟线，收发双方时钟保持一致，不需要波特率配置（对比 UART 异步）。

四根信号线（标准 SPI）

SCLK：串行时钟，由主机输出，时钟信号，决定通信速度
MOSI：主机输出，从机输入 → 主机发数据给外设
MISO：主机输入，从机输出 → 外设发数据给主机
CS / NSS：片选，片选信号，一般低电平有效，选中某一个从设备
主机：控制时钟的设备（一般是 MCU）
从机：被控制的外设（Flash、传感器）
接线记忆
MOSI：Master Out Slave In 主机出‑从机进
MISO：Master In Slave Out 主机进‑从机出

多设备连接方式

1）独立片选（最常用）

SCLK、MOSI、MISO 全部并联到所有从机；每个从机使用独立 CS 引脚。
主机想和哪个设备通信，就把对应 CS 拉低，其余 CS 保持高。

SPI 4 种模式（CPOL、CPHA）

两个参数，决定时钟空闲电平、在哪一个边沿采样数据
CPOL：时钟极性
CPOL=0：空闲时 SCLK = 低电平
CPOL=1：空闲时 SCLK = 高电平
CPHA：时钟相位，数据采样边沿
CPHA=0：第一个时钟边沿采样数据
CPHA=1：第二个时钟边沿采样数据
组合 4 种模式：
Mode0：CPOL=0, CPHA=0 → 最常用（Flash、OLED 大多用模式 0）
Mode1：CPOL=0, CPHA=1
Mode2：CPOL=1, CPHA=0
Mode3：CPOL=1, CPHA=1
⚠️主机和从机必须模式一致，否则收到乱码。

通信过程（Mode0 举例）

主机把对应从机 CS 拉低，选中设备
主机产生 SCLK 时钟；在每个时钟周期，MOSI 发送 1bit，同时 MISO 接收 1bit
SPI 是全双工：发数据的同时也在收数据，8bit/16bit 为一组交换；你即使只想读数据，主机也要输出 dummy（填充）字节。
收发完成，CS 拉高释放从机。

关键点：SPI 没有应答 ACK，没有校验；你发出去，不知道对方有没有收到。对比 I2C 有应答。

工程常见坑

模式不对，数据全乱，Mode0 最多；买外设模块优先确认 SPI 模式。
SPI 全双工：读寄存器时，主机必须发送 dummy 字节，才会收到从机返回数据。
CS 时序：必须通信前拉低，通信结束再拉高；不要一直拉低。
高速 SPI，布线要短，远离开关电源噪声，否则丢数据。
SPI 没有硬件 CRC 校验，可靠性要求高时软件加校验。

SPI 对比 I2C、UART

二、W25QXX

W25QXX 系列 SPI‑NOR Flash 简介
W25QXX 是华邦 Winbond 的串行 NOR Flash，广泛用于单片机外挂存储，保存配置、日志、字库、固件镜像；充电桩、工业设备大量使用。
注意：单位 Mbit（兆比特），除以 8 才是 MB（兆字节）。
1 基础参数
供电：2.7‑3.6V（3.3V 系统），部分子系列支持 1.8V
接口：标准 SPI（Mode0/Mode3）、Dual‑SPI 双路、Quad‑SPI 四路；标准 SPI 最高 80‑104MHz华邦电子
擦写寿命：每个扇区典型 10 万次；断电数据保存 20 年电子工程世…
封装：SOIC‑8、WSON、PDIP；最常用 SOIC‑8（如 W25Q80DVSIG）
功耗：工作电流几 mA.

2 存储组织结构（全系列统一）
页 Page：256 字节：编程写入最小单元，一次页编程最多写 256 字节；超过 256 会页回绕覆盖开头。
扇区 Sector：4KB：最小擦除单元，只能按扇区擦除（指令 0x20）。
块 Block：32KB / 64KB：大块擦除（0x52、0xD8）。
⚠️NOR Flash 特性：bit 只能 1→0；要把 0 变回 1，必须执行擦除，擦完该区域全部变成 0xFF，不能字节直接擦除

W25Q80 关键参数

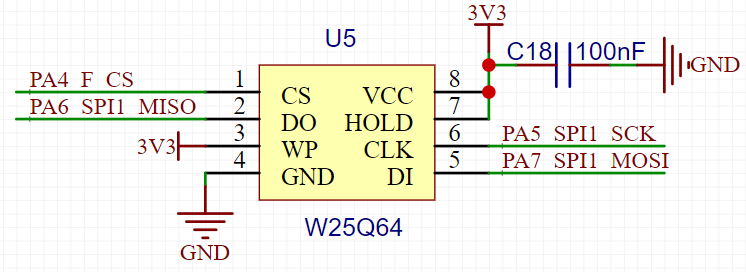

硬件连接（STM32F103 ↔ W25Q80）

核心指令集

指令码 名称 关键说明
0x06 WREN 写使能 写 / 擦除 / 写状态寄存器前必须发，WEL 置 1
0x04 WRDI 写禁止
0x05 RDSR1 读状态寄存器 1 bit0=BUSY 忙位；bit1=WEL 写使能锁存
0x35 RDSR2 读状态寄存器 2 包含 QE (Quad 使能位)
0x01 写状态寄存器 BV/DV 版本：后面跟 SR1、SR2 两字节；RV 版本分开 0x01 和 0x31
0x03 READ 读数据 24bit 地址，连续读，无需写使能
0x02 PAGE PROG 页编程 最多写 256 字节；写前必须擦除
0x20 SE 扇区擦除 4KB，擦完全部 0xFF
0xD8 BE64K 块擦除 64KB
0xC7 CE 全片擦除 耗时很长，数秒，尽量少用
0x9F RDID 读 JEDEC ID 识别芯片型号，驱动初始化必做

三、STM32F103 SPI 设置相关

3.1 SPI 初始化结构体 SPI_InitTypeDef

typedef struct
{
  uint16_t SPI_Direction;           /*!< Specifies the SPI unidirectional or bidirectional data mode.
                                         This parameter can be a value of @ref SPI_data_direction */

  uint16_t SPI_Mode;                /*!< Specifies the SPI operating mode.
                                         This parameter can be a value of @ref SPI_mode */

  uint16_t SPI_DataSize;            /*!< Specifies the SPI data size.
                                         This parameter can be a value of @ref SPI_data_size */

  uint16_t SPI_CPOL;                /*!< Specifies the serial clock steady state.
                                         This parameter can be a value of @ref SPI_Clock_Polarity */

  uint16_t SPI_CPHA;                /*!< Specifies the clock active edge for the bit capture.
                                         This parameter can be a value of @ref SPI_Clock_Phase */

  uint16_t SPI_NSS;                 /*!< Specifies whether the NSS signal is managed by
                                         hardware (NSS pin) or by software using the SSI bit.
                                         This parameter can be a value of @ref SPI_Slave_Select_management */

  uint16_t SPI_BaudRatePrescaler;   /*!< Specifies the Baud Rate prescaler value which will be
                                         used to configure the transmit and receive SCK clock.
                                         This parameter can be a value of @ref SPI_BaudRate_Prescaler.
                                         @note The communication clock is derived from the master
                                               clock. The slave clock does not need to be set. */

  uint16_t SPI_FirstBit;            /*!< Specifies whether data transfers start from MSB or LSB bit.
                                         This parameter can be a value of @ref SPI_MSB_LSB_transmission */

  uint16_t SPI_CRCPolynomial;       /*!< Specifies the polynomial used for the CRC calculation. */
}SPI_InitTypeDef;

重要参数选项：
SPI_Direction 通信方向：全双工/单工
SPI_Direction_2Lines_FullDuplex 双线全双工（最常用）
SPI_Direction_2Lines_RxOnly 双线只接收
SPI_Direction_1Line_Tx 单线发送
SPI_Direction_1Line_Rx 单线接收
SPI_Mode SPI主机 / SPI从机
SPI_Mode_Master 主机模式 ✅
SPI_Mode_Slave 从机模式
SPI_DataSize 数据宽度 8bit /16bit
SPI_DataSize_8b 8 位（绝大多数外设）
SPI_DataSize_16b 16 位
SPI_CPOL CPOL 时钟极性
SPI_CPOL_Low CPOL=0，空闲 SCLK 低
SPI_CPOL_High CPOL=1，空闲 SCLK 高
SPI_CPHA CPHA 时钟相位
SPI_CPHA_1Edge CPHA=0，第一个边沿采样（Mode0）
SPI_CPHA_2Edge CPHA=1，第二个边沿采样
SPI Mode0：CPOL_Low + CPHA_1Edge
SPI_NSS NSS：硬件NSS / 软件NSS
SPI_NSS_Soft 软件 NSS（推荐）：NSS 引脚作为普通 GPIO，软件控制 CS，内部 NSS 信号由软件管理
SPI_NSS_Hard 硬件 NSS：由硬件引脚自动管理 NSS，主机模式下很少用，容易踩坑。
SPI_BaudRatePrescaler 波特率预分频，SCLK = PCLK / 预分频
SPI1 时钟来自 APB2 (72M)：
SPI_BaudRatePrescaler_2 36M；
Prescaler_4 18M；
Prescaler_8 9M；
Prescaler_16 4.5M；
Prescaler_32 2.25M；
Prescaler_64 1.125M；
Prescaler_128 562.5K；
Prescaler_256 281.2K.
外设速度不能太高，Flash 一般用 9M/4.5M,如果用杜邦线接使用最低频率,256分频
SPI_FirstBit MSB先行 / LSB先行
SPI_FirstBit_MSB 高位先发（绝大多数器件）
SPI_FirstBit_LSB 低位先发
SPI_CRCPolynomial CRC 多项式（通常不用）

核心库函数列表

1）初始化函数
void SPI_Init(SPI_TypeDef* SPIx, SPI_InitTypeDef* SPI_InitStruct)
功能：按照结构体配置 SPI 寄存器。

2）使能关闭 SPI 外设

void SPI_Cmd(SPI_TypeDef* SPIx, FunctionalState NewState);
SPI_Cmd(SPI1, ENABLE); 打开 SPI；DISABLE关闭。

3）数据读写函数（最核心）

void SPI_I2S_SendData(SPI_TypeDef* SPIx, uint16_t Data)
向 SPI DR 寄存器写入数据，开始移位发送。SPI 是全双工，发送同时也会接收。

uint16_t SPI_I2S_ReceiveData(SPI_TypeDef* SPIx)
读取 DR 寄存器里面已经收到的数据。
⚠️F1 标准库没有封装 “同时收发” 函数，需要自己判断标志位实现。
4）状态标志位读取

FlagStatus SPI_I2S_GetFlagStatus(SPI_TypeDef* SPIx, uint16_t SPI_I2S_FLAG)
常用标志：
SPI_I2S_FLAG_TXE：发送寄存器为空，可以发送下一个数据 ✅
SPI_I2S_FLAG_RXNE：接收寄存器非空，已经收到数据 ✅
SPI_I2S_FLAG_BSY：SPI 忙标志！非常重要，BSY=1 代表通信还在进行，不能关闭 SPI，不能 CS 拉高。

void SPI_I2S_ClearFlag(SPI_TypeDef* SPIx, uint16_t SPI_I2S_FLAG)
清除标志位；TXE/RXNE 硬件自动清零，不需要手动清。

四、工程与程序编写

4.1工程复制

复制I2C工程文件夹为SPI文件夹，I2C.uvprojx复制为SPI.uvprojx。

4.2 添加驱动文件

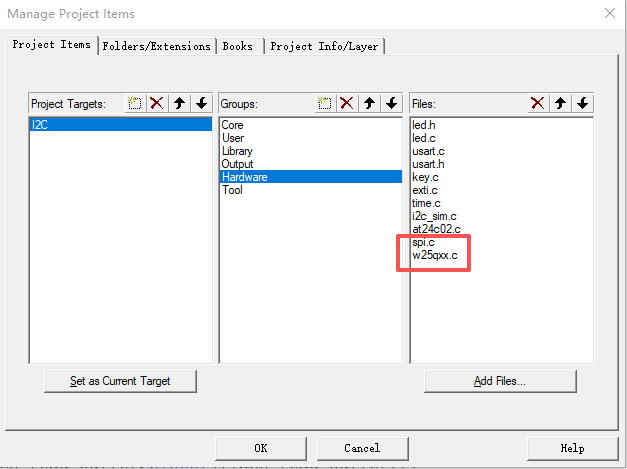

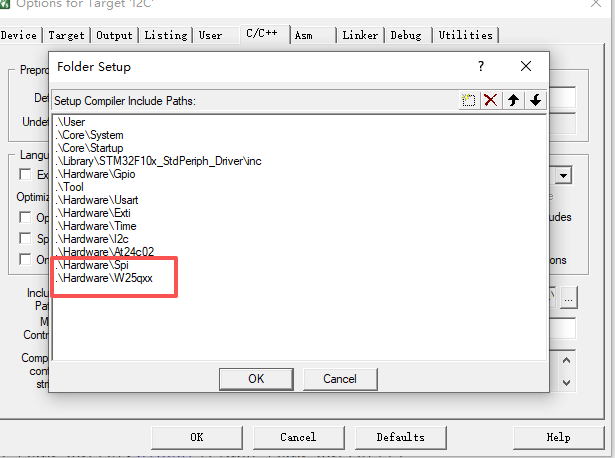

1. Hardware文件夹下新建Spi和W25qxx文件夹。分别添加spi.h,spi.c,w25qxx.h,w25qxx.c文件。

spi.h

#ifndef __SPI_H
#define __SPI_H

#include "stm32f10x.h"

// SPI1 软件NSS引脚 PA4
#define SPI1_CS_PIN     GPIO_Pin_4
#define SPI1_CS_PORT    GPIOA

// 软件CS控制
#define SPI1_CS_LOW()    GPIO_ResetBits(SPI1_CS_PORT, SPI1_CS_PIN)
#define SPI1_CS_HIGH()   GPIO_SetBits(SPI1_CS_PORT, SPI1_CS_PIN)


void spi1_init(void);
uint8_t spi1_read_write_byte(uint8_t dat);



#endif

spi.c

#include "spi.h"

/**
 * @brief SPI1初始化 软件NSS Mode0 8bit主机
 */
void spi1_init(void)
{
    GPIO_InitTypeDef gpio_init_struct;
    SPI_InitTypeDef  spi_init_struct;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_SPI1, ENABLE);

    // PA5 SCK  AF_PP ; PA7 MOSI AF_PP
    gpio_init_struct.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_7;
    gpio_init_struct.GPIO_Mode = GPIO_Mode_AF_PP;
    gpio_init_struct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &gpio_init_struct);

    // PA6 MISO 浮空输入
    gpio_init_struct.GPIO_Pin = GPIO_Pin_6;
    gpio_init_struct.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOA, &gpio_init_struct);

    // PA4 CS 软件NSS 普通推挽输出
    gpio_init_struct.GPIO_Pin = SPI1_CS_PIN;
    gpio_init_struct.GPIO_Mode = GPIO_Mode_Out_PP;
    gpio_init_struct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(SPI1_CS_PORT, &gpio_init_struct);

    SPI1_CS_HIGH(); // 默认片选拉高

    // SPI参数配置
    spi_init_struct.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
    spi_init_struct.SPI_Mode      = SPI_Mode_Master;
    spi_init_struct.SPI_DataSize  = SPI_DataSize_8b;
    spi_init_struct.SPI_CPOL      = SPI_CPOL_Low;      // Mode0  空闲 SCLK 低，
    spi_init_struct.SPI_CPHA      = SPI_CPHA_1Edge;    // 第一个边沿采样
    spi_init_struct.SPI_NSS       = SPI_NSS_Soft;      // 软件NSS，不用硬件NSS
    spi_init_struct.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256; //72M/256
    spi_init_struct.SPI_FirstBit  = SPI_FirstBit_MSB;
    spi_init_struct.SPI_CRCPolynomial = 7;

    SPI_Init(SPI1, &spi_init_struct);
    SPI_Cmd(SPI1, ENABLE);
}

/**
 * @brief SPI1读写1字节，全双工
 * @param dat:要发送的数据
 * @retval 收到的数据
 */
uint8_t spi1_read_write_byte(uint8_t dat)
{
    u16 count = 0;
	while((SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) ) == RESET){
		count++;
		if(count>1000){//防止程序卡死
			return 0;
		}
	}
    SPI_I2S_SendData(SPI1, dat);

	count = 0;
    while((SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) ) == RESET){
		if(count>1000){//防止程序卡死
			return 0;
		}
	}
    return SPI_I2S_ReceiveData(SPI1);
}

w25qxx.h

#ifndef __W25QXX_H
#define __W25QXX_H

#include "stm32f10x.h"

// W25Qxx 指令
#define W25QXX_CMD_WREN        0x06    //写使能
#define W25QXX_CMD_WRDI        0x04    //写禁止
#define W25QXX_CMD_RDSR1       0x05    //读状态寄存器1
#define W25QXX_CMD_RDSR2       0x35    //读状态寄存器2
#define W25QXX_CMD_WRSR        0x01    //写状态寄存器(BV/DV:后接SR1,SR2两字节)
#define W25QXX_CMD_READ        0x03    //读数据
#define W25QXX_CMD_FASTREAD    0x0B    //快速读
#define W25QXX_CMD_PAGEPROG    0x02    //页编程
#define W25QXX_CMD_SECTORERASE 0x20    //4K扇区擦除
#define W25QXX_CMD_BLK64ERASE  0xD8    //64K块擦除
#define W25QXX_CMD_CHIPERASE   0xC7    //整片擦除
#define W25QXX_CMD_JEDECID     0x9F    //读JEDEC ID

// W25Q80 参数 8Mbit = 1MByte
#define W25Q80_PAGE_SIZE       256U
#define W25Q80_SECTOR_SIZE     4096U
#define W25Q80_SIZE            (1024U*1024U)

uint16_t w25qxx_read_jedec_id(void);
void w25qxx_wait_busy(void);
void w25qxx_write_enable(void);
void w25qxx_sector_erase(uint32_t addr);
void w25qxx_page_write(uint32_t addr, uint8_t *pbuf, uint16_t len);
void w25qxx_read(uint32_t addr, uint8_t *pbuf, uint16_t len);

#endif

w25qxx.c

#include "w25qxx.h"
#include "spi.h"
#include "delay.h"   //需要系统延时

/**
 * @brief 等待芯片BUSY位清零
 */
void w25qxx_wait_busy(void)
{
    uint8_t sr;
    while(1)
    {
        SPI1_CS_LOW();
        spi1_read_write_byte(W25QXX_CMD_RDSR1);
        sr = spi1_read_write_byte(0xFF);
        SPI1_CS_HIGH();

        if( (sr & 0x01) == 0 )
            break;
        delay_ms(1);
    }
}

/**
 * @brief 写使能
 */
void w25qxx_write_enable(void)
{
    SPI1_CS_LOW();
    spi1_read_write_byte(W25QXX_CMD_WREN);
    SPI1_CS_HIGH();
}

/**
 * @brief 读JEDEC ID
 * @retval 返回高字节+低字节，W25Q80返回0x4014
 */
uint16_t w25qxx_read_jedec_id(void)
{
    uint16_t id;
    uint8_t mfr,memtype,cap;

    SPI1_CS_LOW();
    spi1_read_write_byte(W25QXX_CMD_JEDECID);
    mfr    = spi1_read_write_byte(0xFF);
    memtype= spi1_read_write_byte(0xFF);
    cap    = spi1_read_write_byte(0xFF);
    SPI1_CS_HIGH();

    id = (memtype<<8) | cap;
    return id;
}

/**
 * @brief 扇区擦除 4K
 * @param addr:扇区内任意地址
 */
void w25qxx_sector_erase(uint32_t addr)
{
    addr = addr & (~0xFFFU); // 强制对齐到4KB扇区首地址，低12位清零
	w25qxx_wait_busy();
    w25qxx_write_enable();

    SPI1_CS_LOW();
    spi1_read_write_byte(W25QXX_CMD_SECTORERASE);
    spi1_read_write_byte( (addr>>16) & 0xFF );
    spi1_read_write_byte( (addr>>8)  & 0xFF );
    spi1_read_write_byte( addr & 0xFF );
    SPI1_CS_HIGH();

    w25qxx_wait_busy();
}

/**
 * @brief 页写，一页最多256字节，不要跨页
 * @param addr 起始地址
 * @param pbuf 数据源
 * @param len 1~256
 */
void w25qxx_page_write(uint32_t addr, uint8_t *pbuf, uint16_t len)
{
    uint16_t i;
    if(len ==0 || len>256) return;

    w25qxx_wait_busy();
    w25qxx_write_enable();

    SPI1_CS_LOW();
    spi1_read_write_byte(W25QXX_CMD_PAGEPROG);
    spi1_read_write_byte( (addr>>16)&0xFF );
    spi1_read_write_byte( (addr>>8)&0xFF );
    spi1_read_write_byte( addr&0xFF );

    for(i=0;i<len;i++)
    {
        spi1_read_write_byte(pbuf[i]);
    }
    SPI1_CS_HIGH();

    w25qxx_wait_busy();
}

/**
 * @brief 连续读数据
 * @param addr 起始地址
 * @param pbuf 接收缓存
 * @param len 读取字节数
 */
void w25qxx_read(uint32_t addr, uint8_t *pbuf, uint16_t len)
{
    uint16_t i;
    SPI1_CS_LOW();
    spi1_read_write_byte(W25QXX_CMD_READ);
    spi1_read_write_byte( (addr>>16)&0xFF );
    spi1_read_write_byte( (addr>>8)&0xFF );
    spi1_read_write_byte( addr&0xFF );

    for(i=0;i<len;i++)
    {
        pbuf[i] = spi1_read_write_byte(0xFF);
    }
    SPI1_CS_HIGH();
}

main.c

#include "stm32f10x.h"
#include "led.h"
#include "delay.h"
#include "key.h"
#include "usart.h"
#include "exti.h"
#include "time.h"
#include <stdio.h>
#include "i2c_sim.h"
#include "at24c02.h"
#include "spi.h"
#include "w25qxx.h"


u8 flash_read_buffer[16]={0};
u8 flash_write_buffer[16]={"w25q80 test!"};

int main(void)
{
	u16 data16,i=0;
	u32 add =0;
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);// 设置中断优先级分组4
	led_init();
	delay_init();
	usart1_init(115200);
	//i2c_sim_init();
	//at24c02_test();
	spi1_init();
	printf("w25q80 test \r\n");
	data16 = w25qxx_read_jedec_id();
	printf("0x %04x  %d \r\n",data16,data16);
	w25qxx_read(add,flash_read_buffer,16);
	printf("写之前读 %s\r\n",flash_read_buffer);

	while(1)
	{
		delay_ms(1000);
		i++;
		if(i==10){
			//w25qxx_sector_erase(add);//第一次写可以，写过一次后要先擦除才能写
			w25qxx_page_write(add,flash_write_buffer,sizeof(flash_write_buffer));
			w25qxx_read(add,flash_read_buffer,sizeof(flash_read_buffer));
			printf("写之后读 %s\r\n",flash_read_buffer);
			return 0;
		}
	}

}


/*

w25q80 test
0x 4014  16404
写之前读 ????????????????
写之后读 w25q80 test!


*/

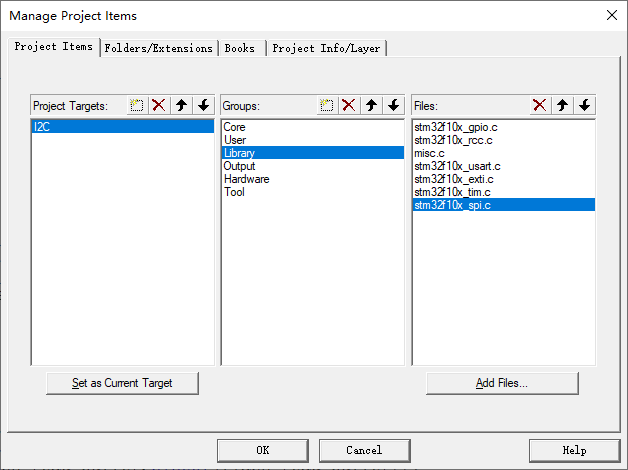

4.3 添加库文件，工程文件，和文件包含路径

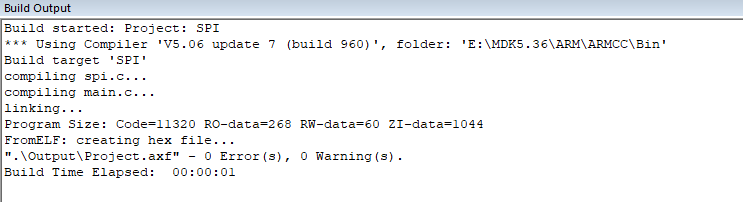

4.4 编译烧录

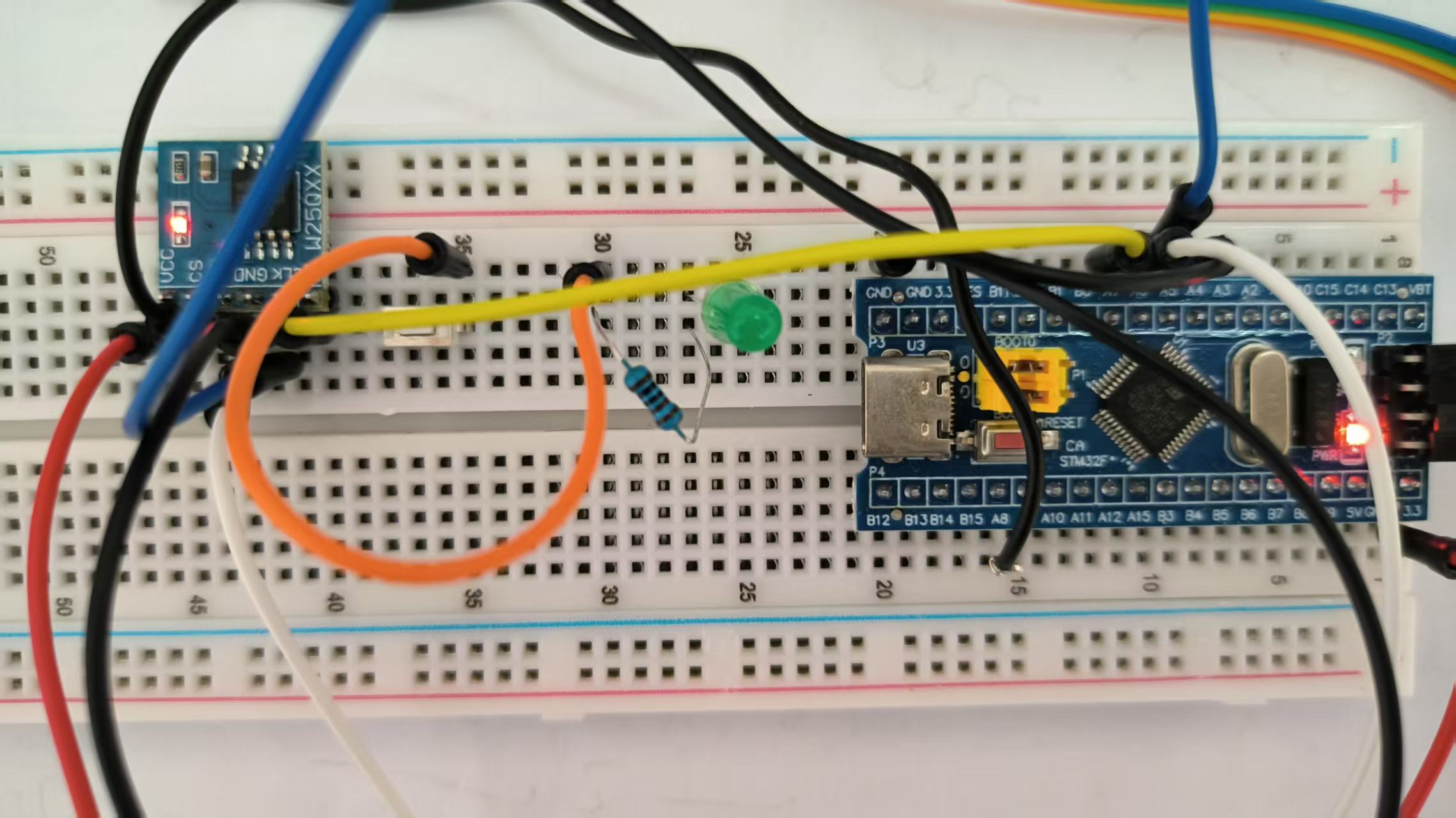

串口助手设置的参数要和程序里面一致，选择串口要正确(插拨一下看电脑里面的设置管理器里面的端口)。

启动会打印W25Q80的id号，判断出型号确实是对的。下面是读和写的测试，可以得出写入和读出一致，写入成功了!
关于spi和w25qxx的内容还是很多的，上面只是简要介绍，还是要看芯片手册！

资料下载
参考资料网盘 ：
链接 : https://pan.baidu.com/s/1BrH0JbUY6z7j7gAihTa4Dw
提取码: qnws

本节课完整工程例程网盘：
链接: https://pan.baidu.com/s/1rl6EIqi9m6kQ1JFjuSqINg
提取码: bumc
