修改研华4117模块波特率的方法

        在研华4117模块使用的过程中，可能存在要修改波特率的情况。下面介绍一下，怎么修改4117模块波特率的方法。

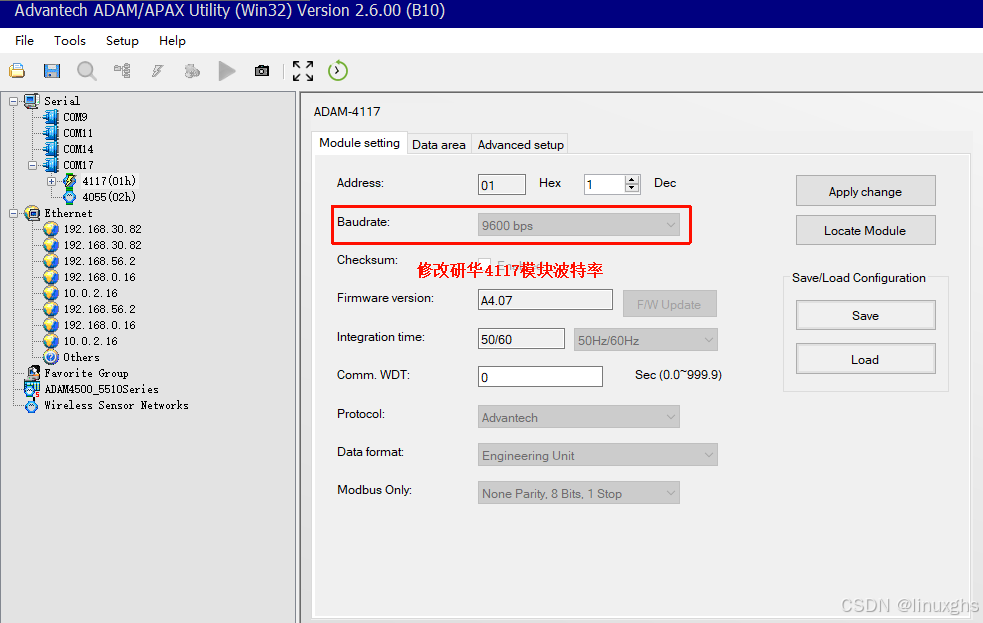

        在正常使用的情况，波特率的选择是灰色不可选择状态。

        下面是怎么修改的详细步骤。

一、硬件模块初始化

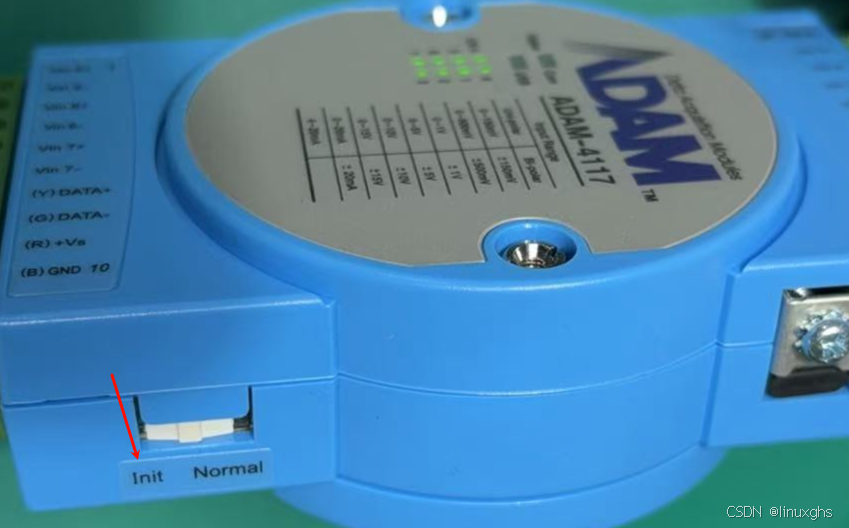

        在模块的右侧有一个白色的拨码开关来设置初始化状态（INIT*）和正常工作状态的切换。

        在要修改波特率的时候要将拨码开关拨至初始化状态。

二、软件修改

        打开在之前的文章里介绍的adam.net软件，https://blog.csdn.net/linuxghs/article/details/149292130?fromshare=blogdetail&sharetype=blogdetail&sharerId=149292130&sharerefer=PC&sharesource=linuxghs&sharefrom=from_link

        在连接了4117模块的串口上右键搜索，搜索出来4117模块。

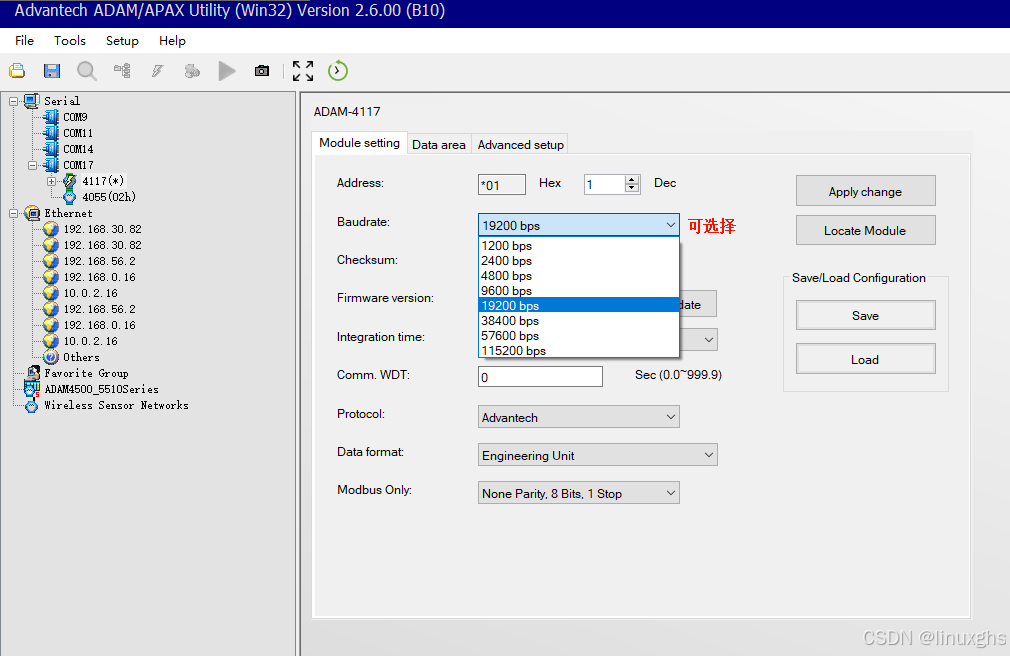

        此时的4117模块后面的地址是*号显示，这个时候可以在下拉选项中选择要修改的波特率，比如我这里选择19200，选择好后，其他选择保持不变。

        点击右侧的“”按钮，让选择的新的波特率生效。

        直到进度条结束。

        这样波特率就修改好了。

三、验证

        断电，拨码开关拨到Normal模式，重新上电。

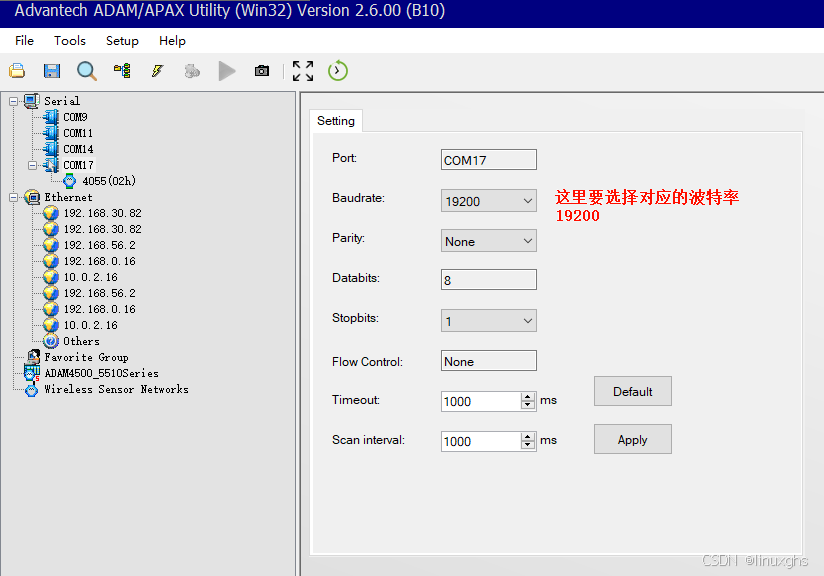

        串口的波特率要修改成19200，和修改的波特率匹配。

        在连接了4117模块的串口上右键搜索，搜索出来4117模块。

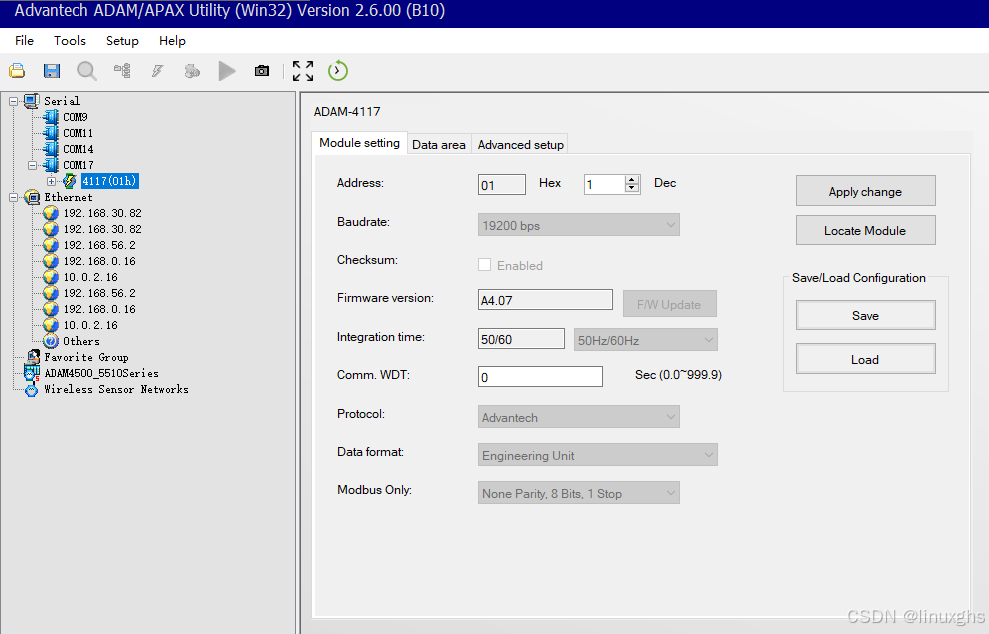

        根据上图可以看出波特率已经修改成19200了。

        一定要注意，修改之后，要用新的波特率就搜索。不然会搜索不到。

        同时要注意一下，4055模块的波特率没有修改，还是9600，用19200是搜索不出来的。

        只能搜索出来想匹配的模块。

四、结束语

        研华的4117和4055在工业控制中，经常使用到，公司的产品结合这2个模块在国内大型钢厂内稳定运行。 大品牌值得信赖，如有工业控制方面的软件、硬件需求，可以留言和私信给我，为国内工业控制、安全生成尽一份力。
