Quartus-II 三种方式进行D触发器仿真

伊始不觉 伊始不觉 博客等级 墨衍会员 · AI 创作全网分发 墨衍智能分发 本文由作者通过墨衍一键同步至各平台 1分发平台 3k累计阅读 3.1k平均单平台 已同步平台 CSDN 微信公众号 微博 知乎 掘金 百家号 博客园 抖音 小红书 你的文章也可以这样分发 墨衍会员 ¥399起/年，写一次发全网 我也要 码龄6年
关注
原创 最新推荐文章于 2026-07-10 11:49:59 发布 3k 阅读 AI 写同款· GEO 优化 ›
Quartus-II编写触发器 熟悉quartus ii和modelsim联合开发 阅读详情

如愿

一、Quartus-II

1.1 介绍

  • Quartus II 是Altera公司推出的综合性CPLD/FPGA开发软件，软件支持原理图、VHDL、VerilogHDL以及AHDL（Altera Hardware 支持Description Language）等多种设计输入形式，内嵌自有的综合器以及仿真器，可以完成从设计输入到硬件配置的完整PLD设计流程。

1.2 使用版本

Quartus-II 13.1

1.3 安装教程

Quartus II 13.1的安装及使用

二、Modelsim

2.1 介绍

  • Mentor公司的ModelSim是业界最优秀的HDL语言仿真软件，它能提供友好的仿真环境，是业界唯一的单内核支持VHDL和Verilog混合仿真的仿真器。它采用直接优化的编译技术、Tcl/Tk技术、和单一内核仿真技术，编译仿真速度快，编译的代码与平台无关，便于保护IP核，个性化的图形界面和用户接口，为用户加快调错提供强有力的手段，是FPGA/ASIC设计的首选仿真软件。

2.2 主要特点

  • RTL和门级优化，本地编译结构，编译仿真速度快，跨平台跨版本仿真；
  • 单内核VHDL和Verilog混合仿真；
  • 源代码模版和助手，项目管理；
  • 集成了性能分析、波形比较、代码覆盖、数据流ChaseX、Signal Spy、虚拟对象Virtual Object、Memory窗口、Assertion窗口、源码窗口显示信号值、信号条件断点等众多调试功能；
  • C和Tcl/Tk接口，C调试；
  • 对SystemC的直接支持，和HDL任意混合；
  • 支持SystemVerilog的设计功能；
  • 对系统级描述语言的最全面支持，SystemVerilog，SystemC，PSL；
  • ASIC Sign off。
  • 可以单独或同时进行行为（behavioral）、RTL级、和门级（gate-level）的代码。

2.3 使用版本

Modelsim SE-64 10.4

2.4 安装教程

Modelsim SE版本的安装及使用方法

三、D触发器

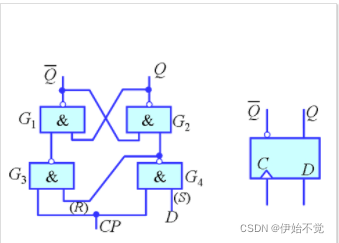

3.1 结构

在这里插入图片描述

3.2 工作原理

SD和RD接至基本RS触发器的输入端，它们分别是预置和清零端，低电平有效。当SD=1且RD=0时(SD的非为0，RD的非为1，即在两个控制端口分别从外部输入的电平值，原因是低电平有效)，不论输入端D为何种状态，都会使Q=0，Q非=1，即触发器置0；当SD=0且RD=1(SD的非为1，RD的非为0）时，Q=1，Q非=0，触发器置1，SD和RD通常又称为直接置1和置0端。我们设它们均已加入了高电平，不影响电路的工作。

3.3 功能表

在这里插入图片描述

四、D触发器原理图并仿真

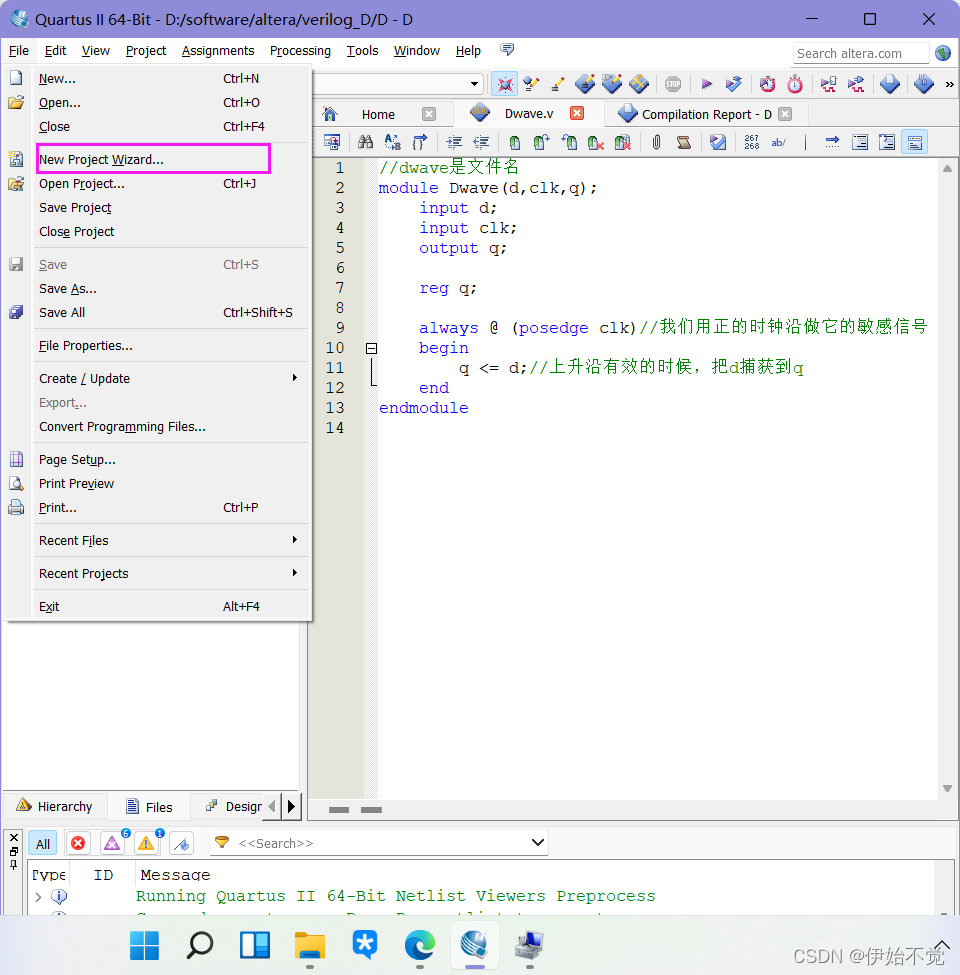

  • 点击new project wizard创建新工程
    在这里插入图片描述

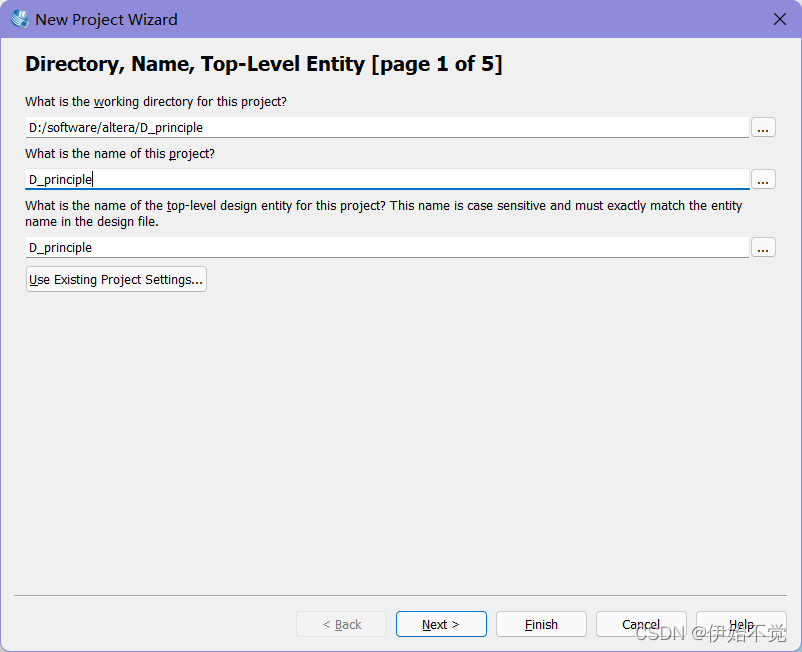

  • 选择保存路径，以及确定项目名和顶层设计名
    在这里插入图片描述

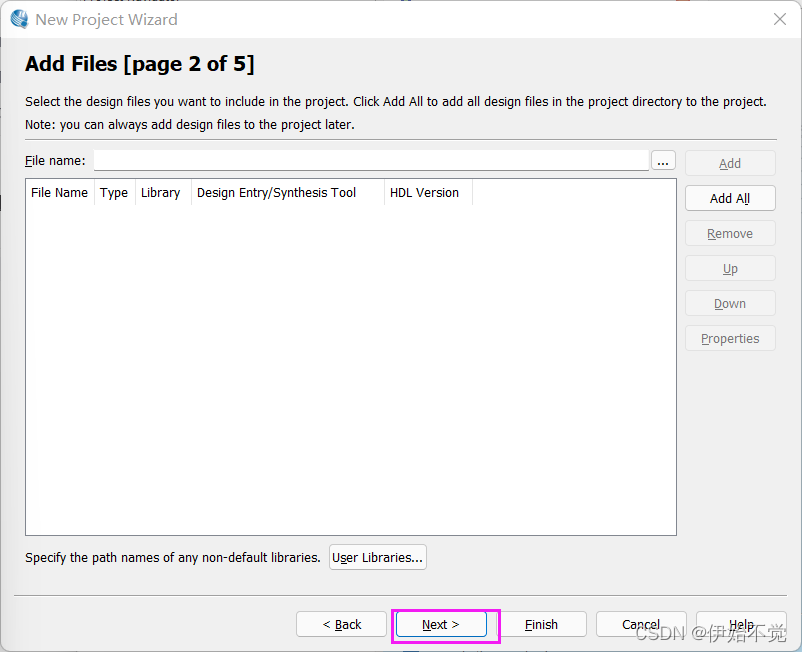

  • 下个界面直接点击next
    在这里插入图片描述

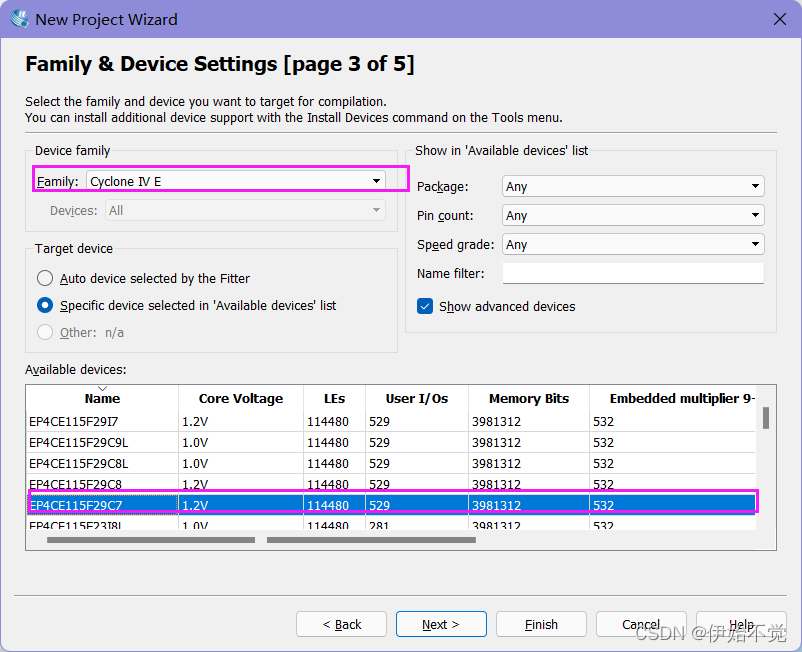

  • 这里选择EP4CE115C7芯片
    在这里插入图片描述

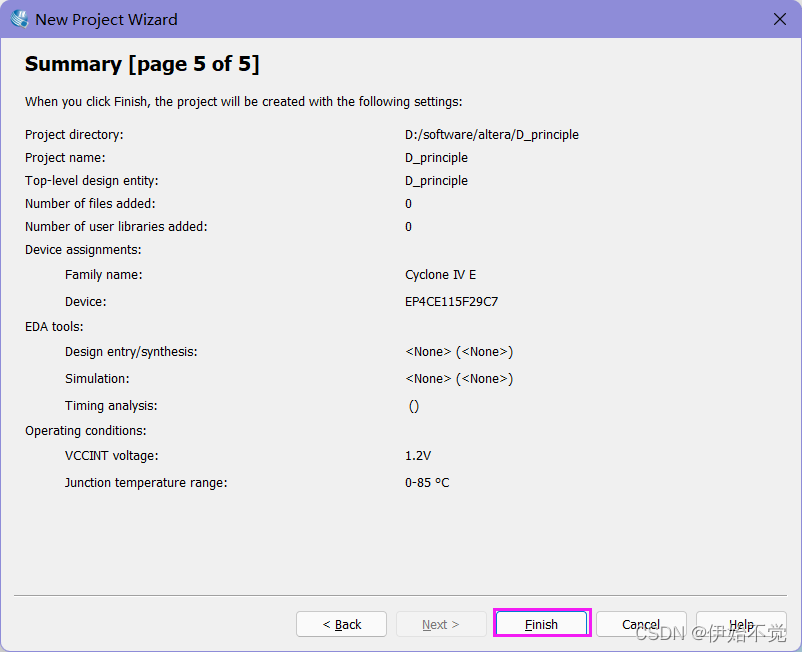

  • 接下来一路next就行，最后点击finish
    在这里插入图片描述

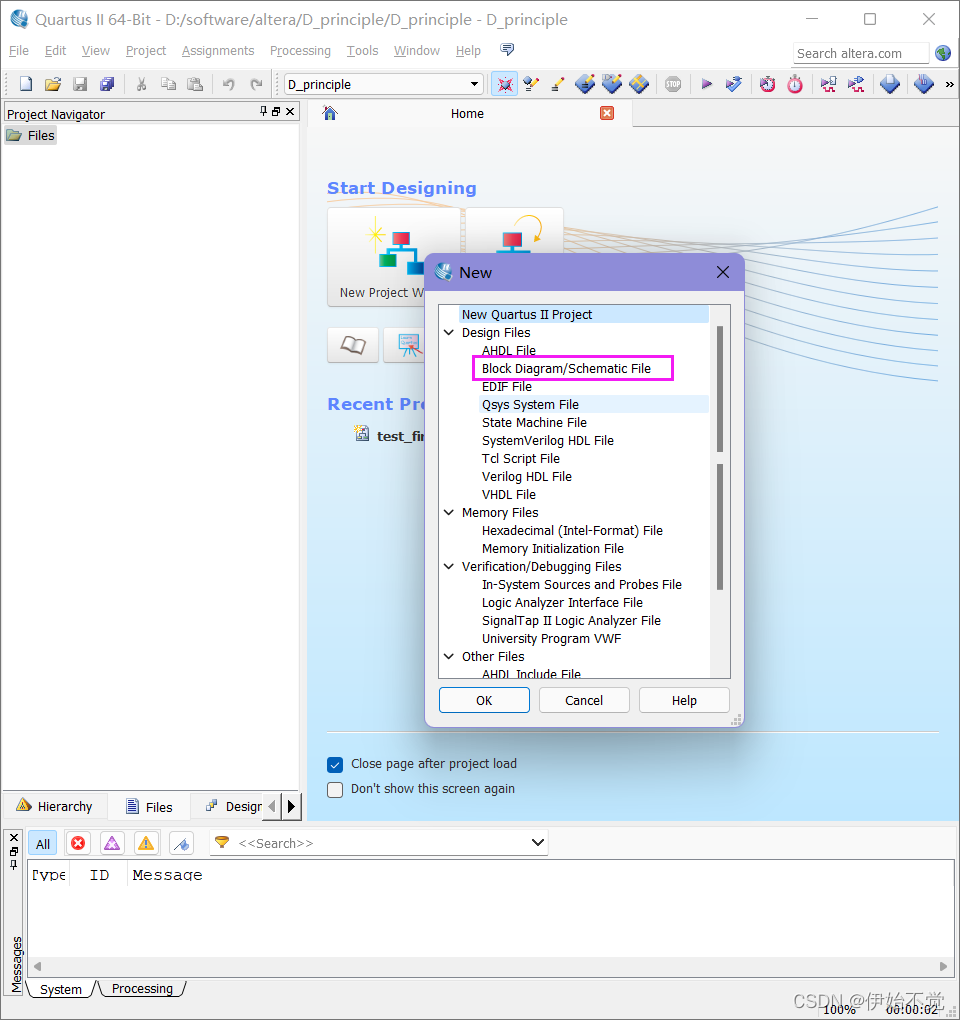

  • 点击file -> new,选择框出来的
    在这里插入图片描述

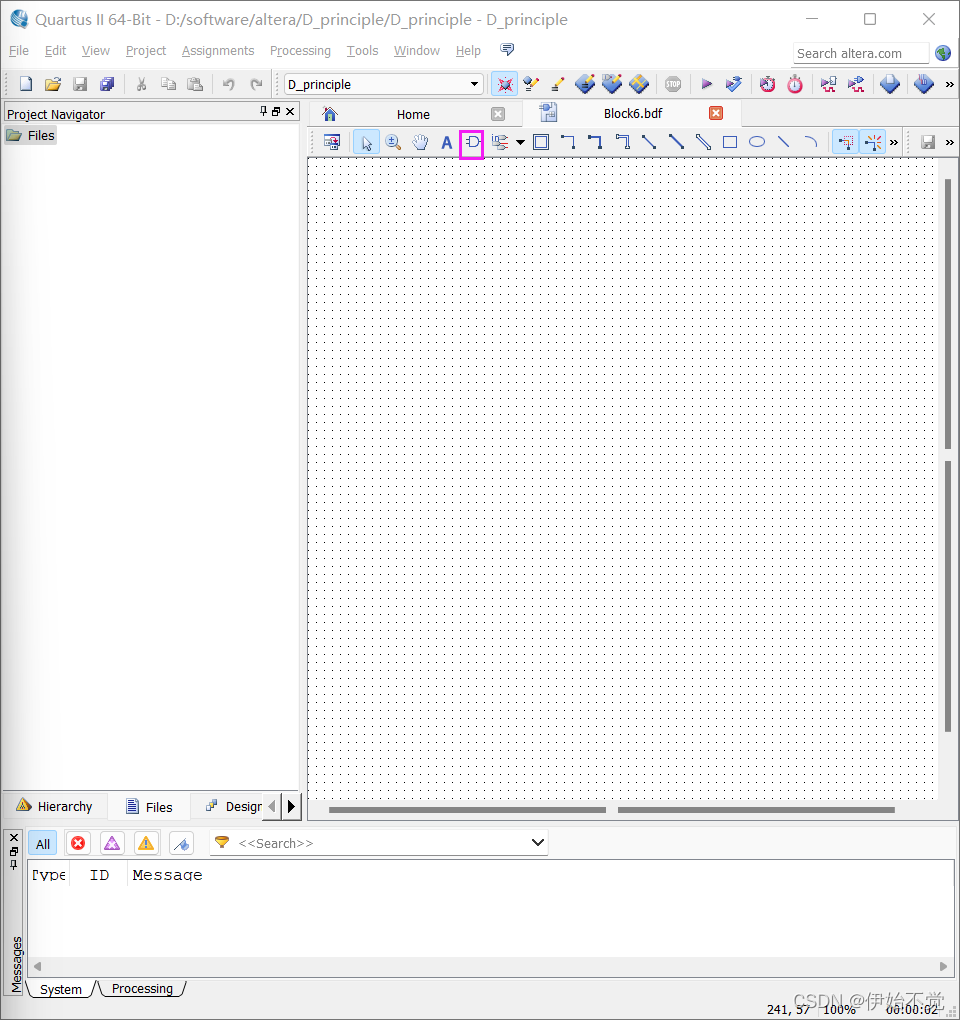

  • 点击小插头符号，进入元器件选择
    在这里插入图片描述

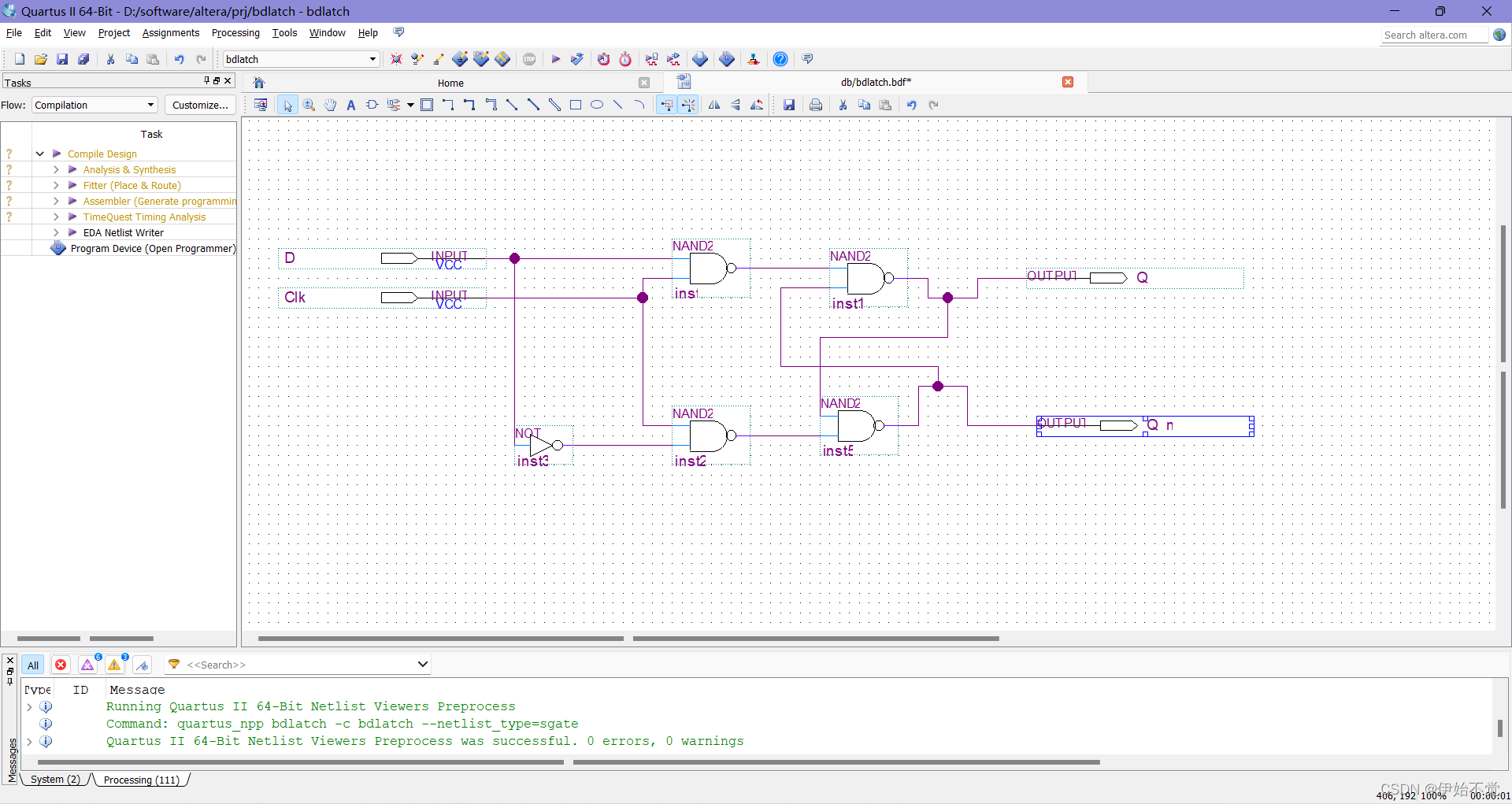

  • 原理图如下，看着器件在元器件那里搜索就行了
    在这里插入图片描述

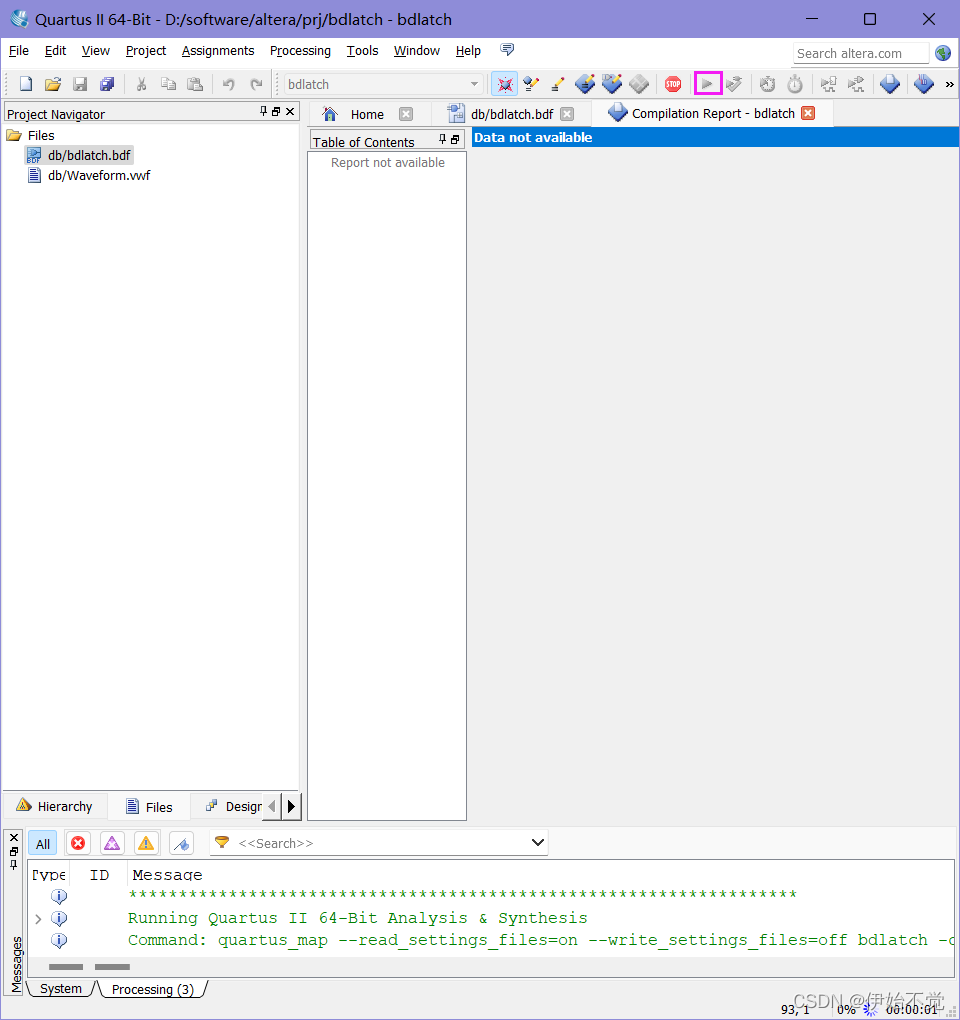

  • 然后点击上面的紫色小箭头进行编译，有些警告没什么，只要没有红色的错误就能过
    在这里插入图片描述

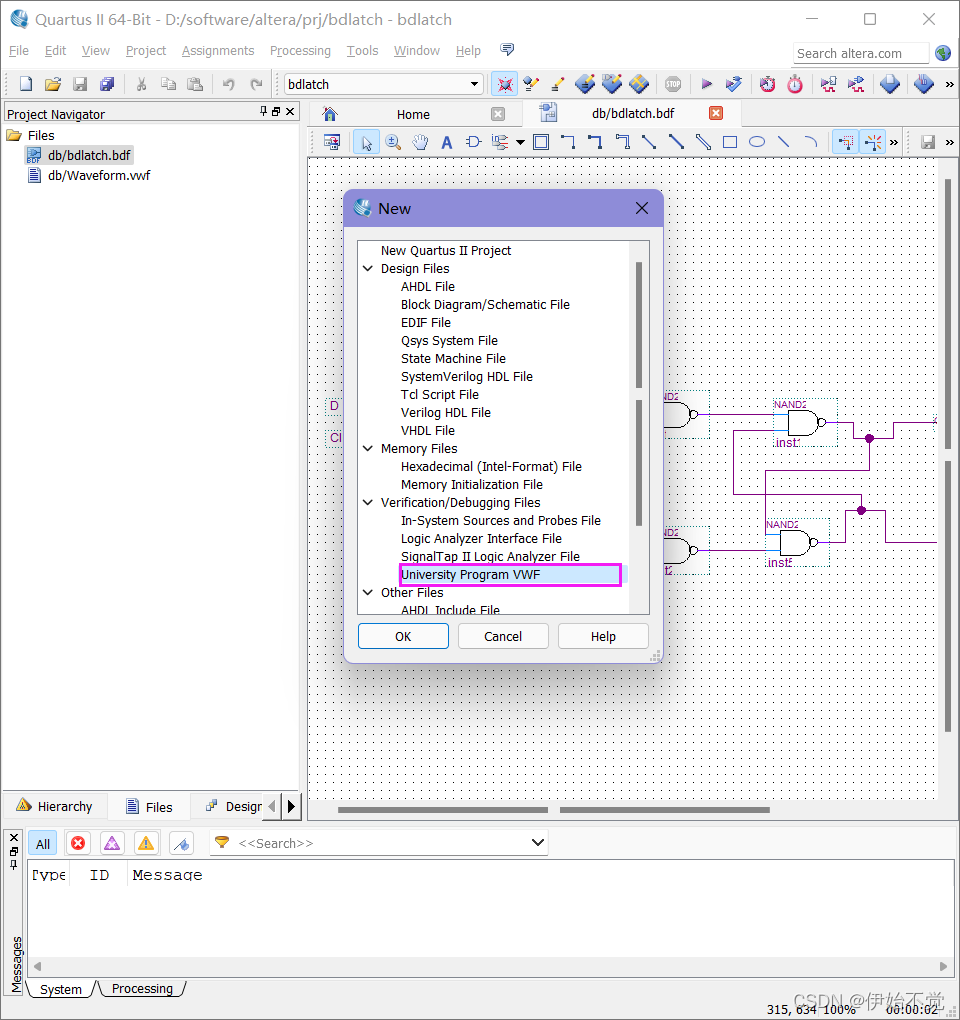

  • 选择新建文件，选择VWF文件
    在这里插入图片描述

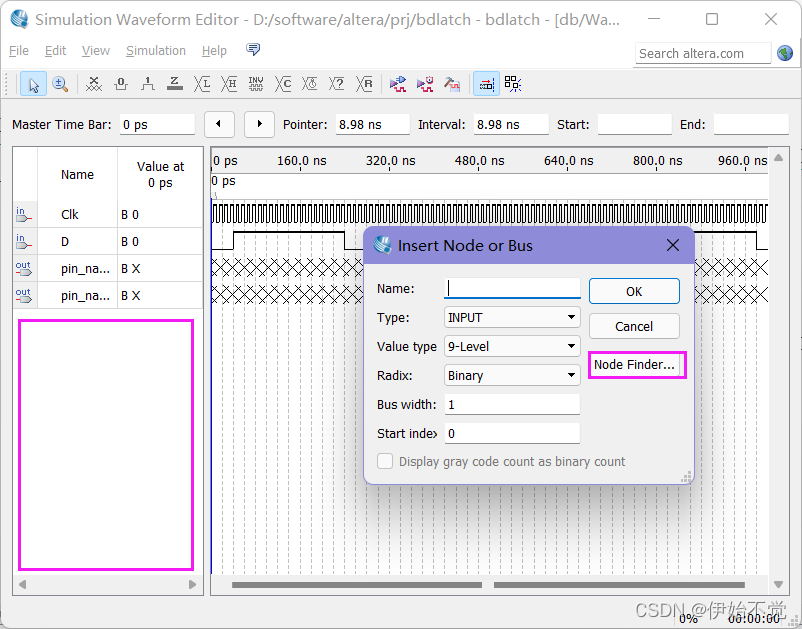

  • 点击旁边的空白处，会出现插入界面，再点击node finder
    在这里插入图片描述

  • 进去之后选择pin all，点击list，再点击>>就会将发现的引脚全部选上，最后选择OK
    在这里插入图片描述

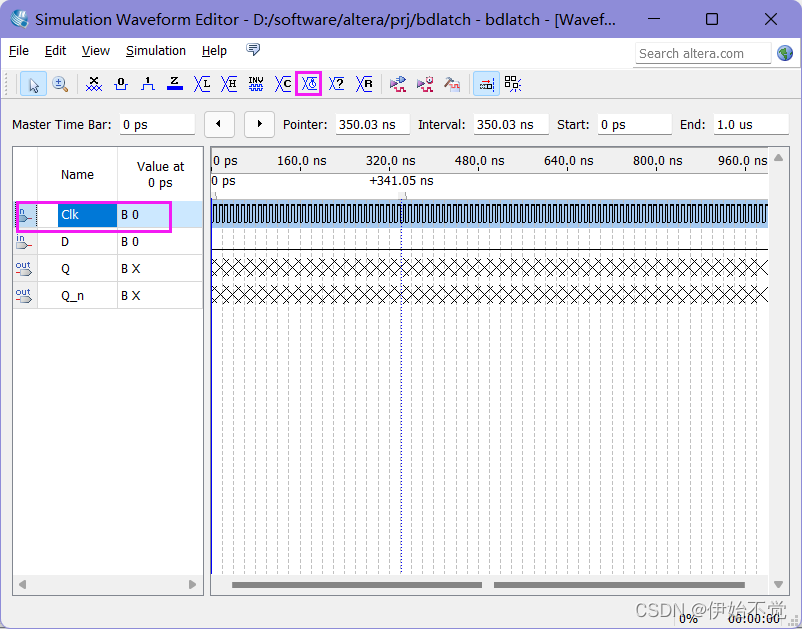

  • 选中clk信号，再点击上面带有钟表的图标，生成时钟信号
    在这里插入图片描述

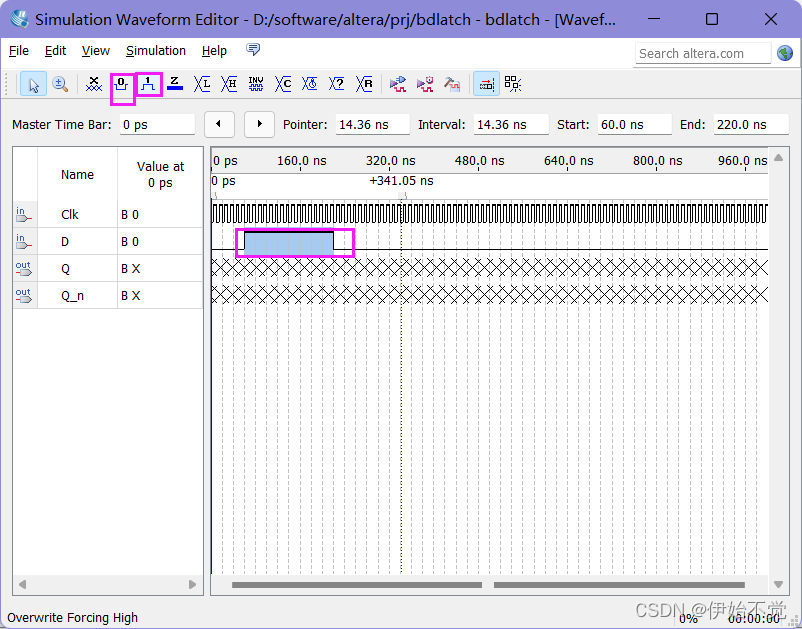

  • 选中D信号的一段，用上面的0和1来控制取值
    在这里插入图片描述

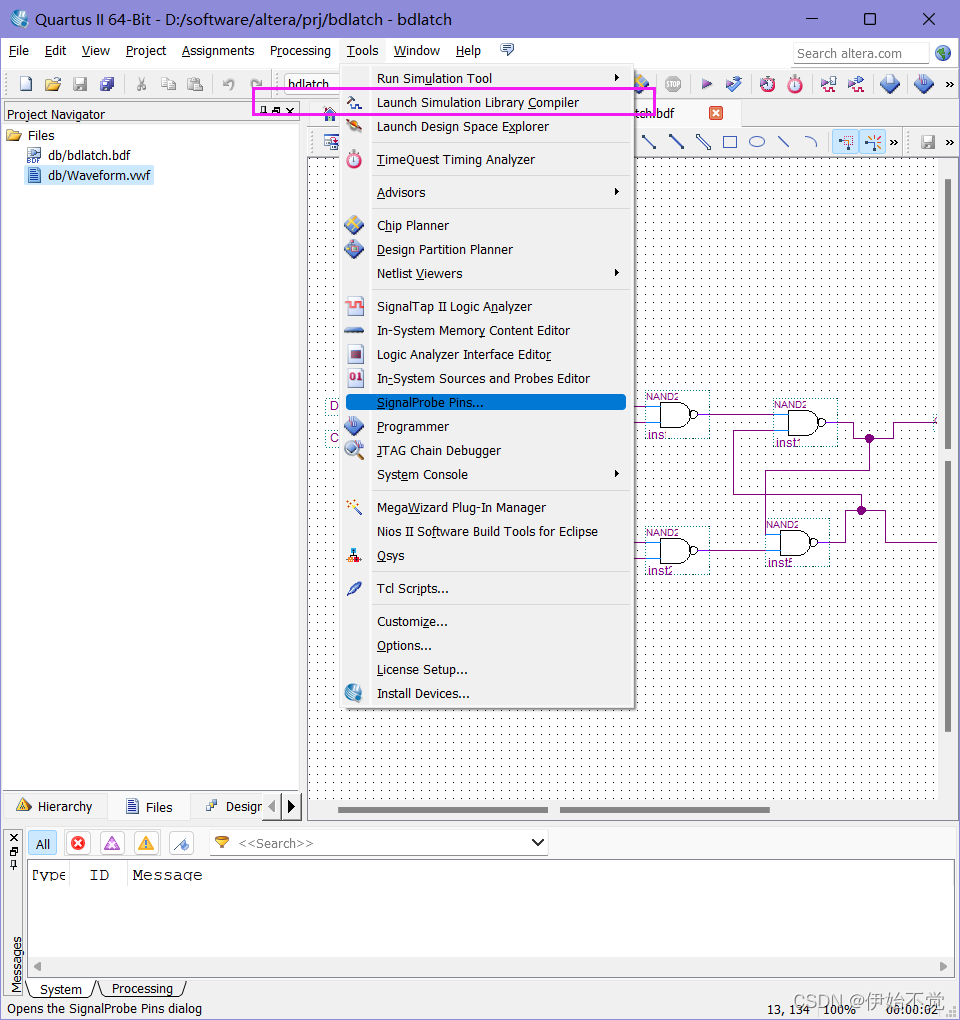

  • 这里调好之后还不能进行仿真，需要设置一下，选择第二个在这里插入图片描述

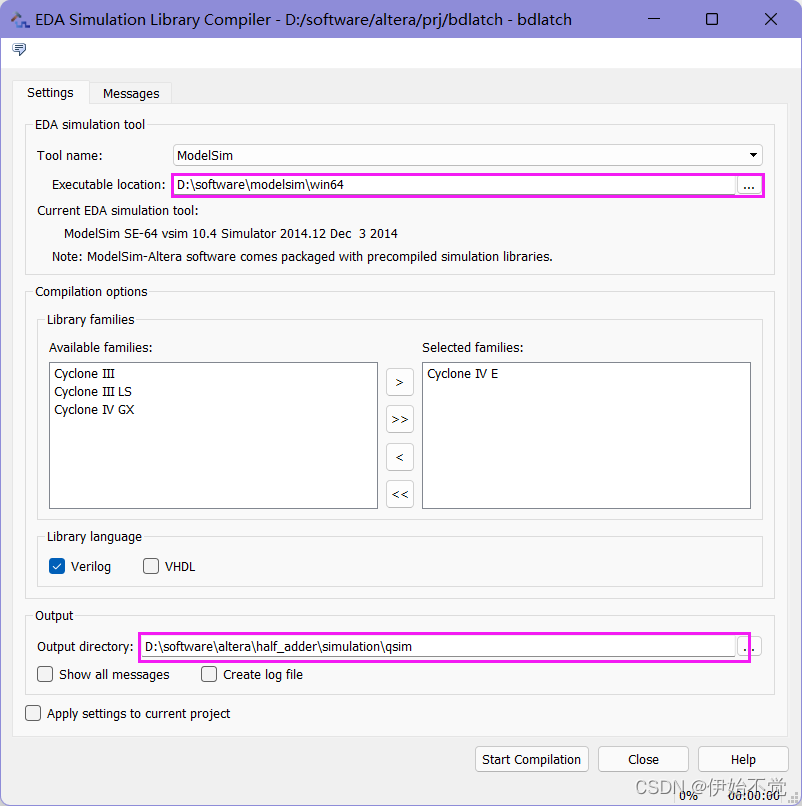

  • 这里需要选择下载modelsim里exe文件的路径，下面输出路径需要这样选择，然后点击start complication在这里插入图片描述

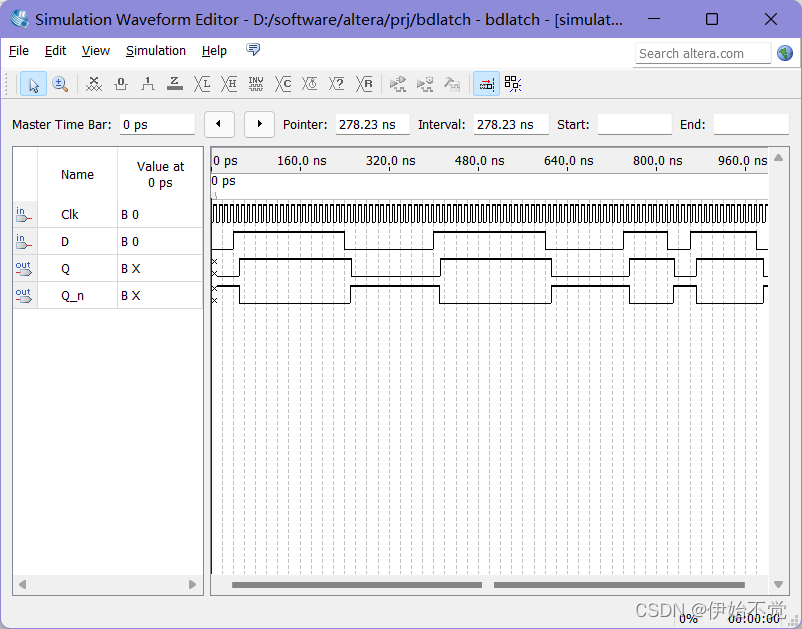

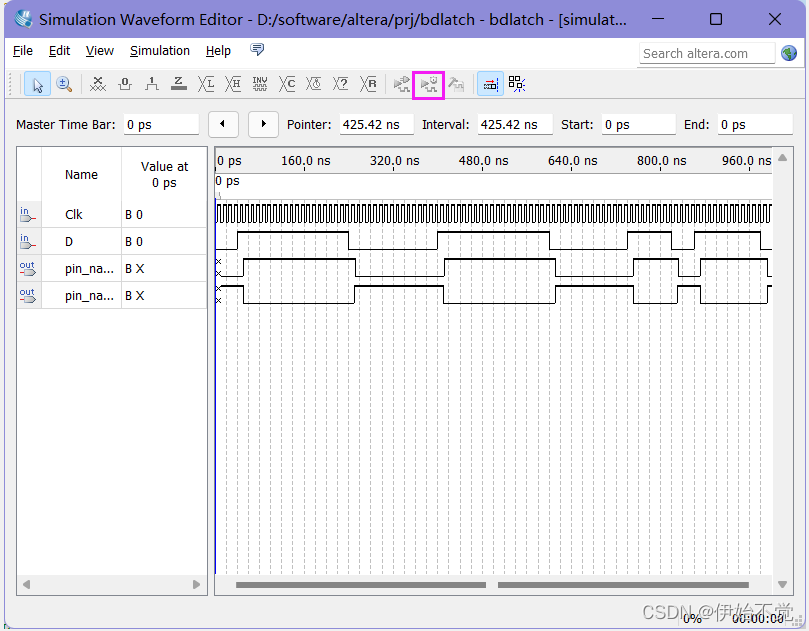

  • 编译完了之后返回波形图文件，选择第二个箭头进行仿真，结果如下
    在这里插入图片描述

五、调用D触发器仿真

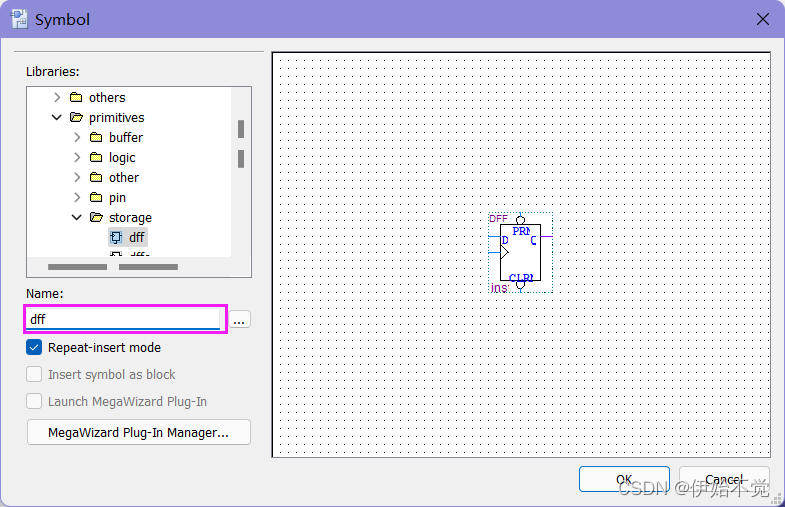

  • 这里创建工程的步骤都是一样的，也一样需要先创建一个内部原理图，直接点击那个小插头，搜索dff在这里插入图片描述

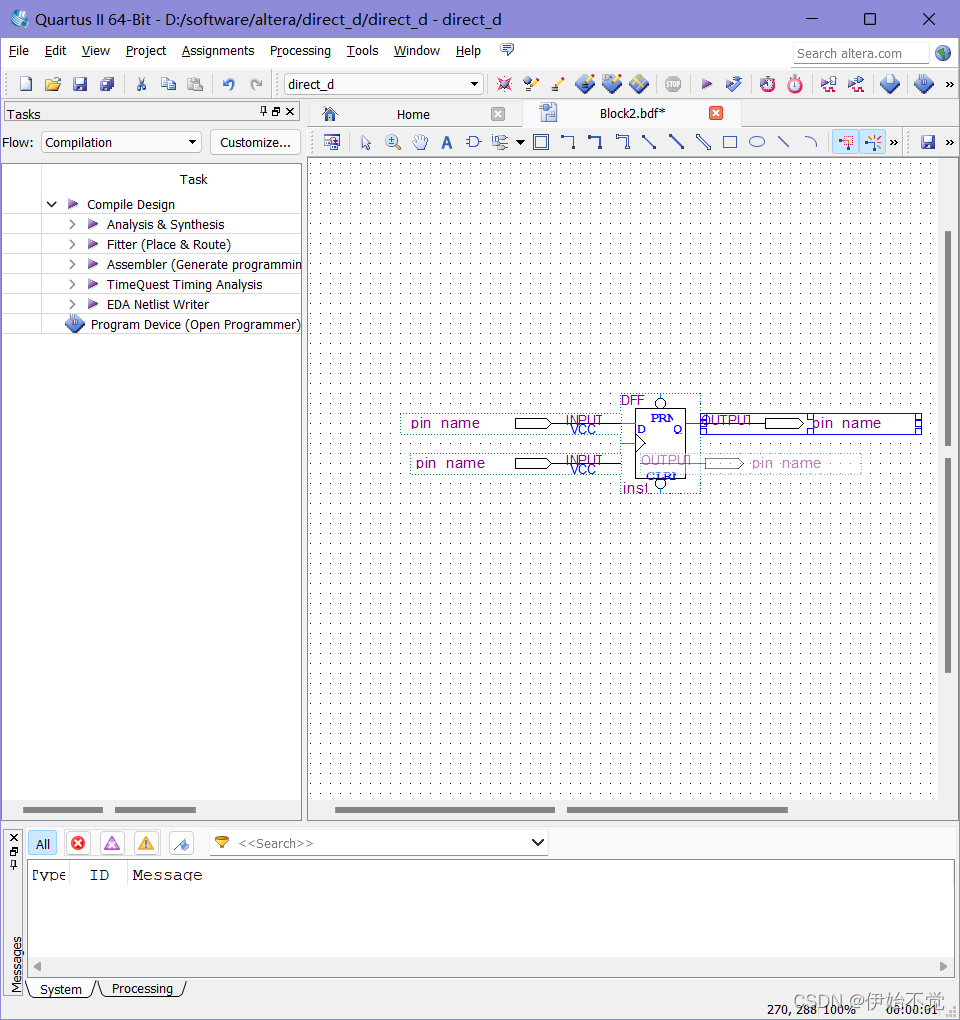

  • 最后的电路如下
    在这里插入图片描述
  • 然后一样的创建vwf文件，clk信号和D输入信号也是一样的调整，波形仿真也是一样的步骤，结果如下
    在这里插入图片描述

六、verilog实现D触发器

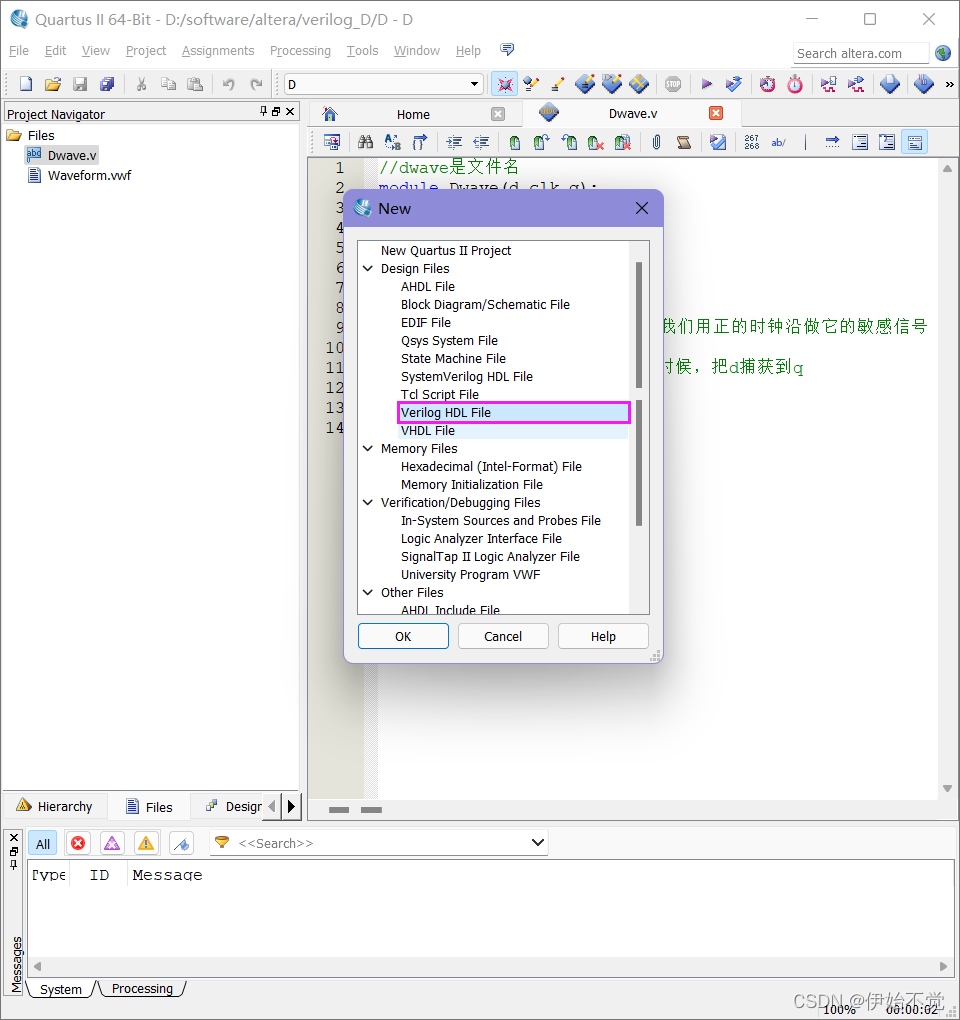

  • 依旧创建新项目，不过这里创建的文件就不一样了，这里需要创建的是Verilog HDL File文件在这里插入图片描述
  • 写入代码
//Dwave是文件名
module Dwave(d,clk,q);
    input d;
    input clk;
    output q;

    reg q;

    always @ (posedge clk)//我们用正的时钟沿做它的敏感信号
    begin
        q <= d;//上升沿有效的时候，把d捕获到q
    end
endmodule

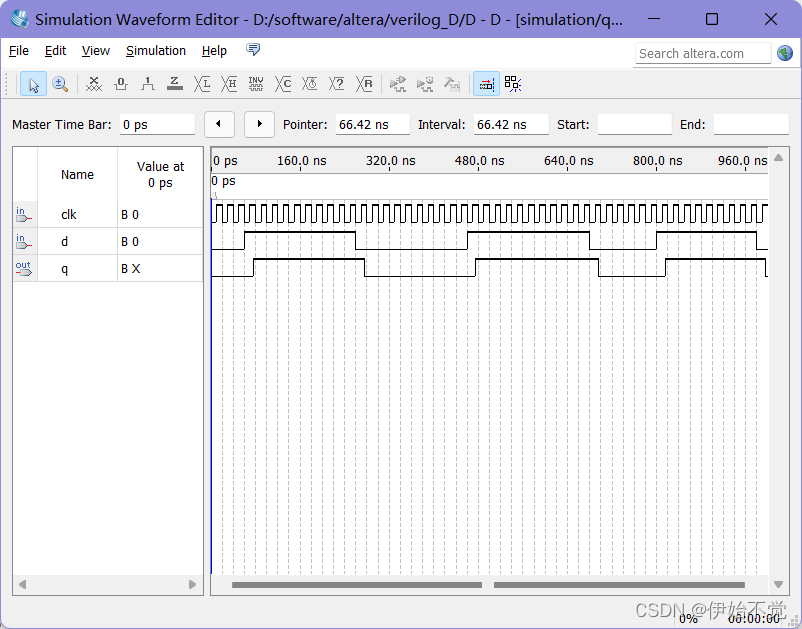

  • 然后编译之后也是波形仿真，下面为仿真的结果
    在这里插入图片描述

七、总结

  • 这三个波形图仿真的结果都是一致的，说明三种方式都可以，但如果复杂起来，电路图将会越来越复杂，后面应该用代码的形式会更多。
