视频解码过程

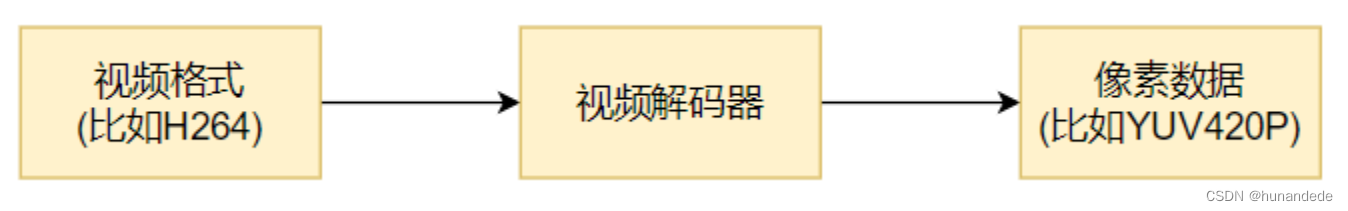

视频解码过程如下图所示：

⼀般解出来的是420p

FFmpeg流程

这里的流程是和音频的解码过程一样的，不同的只有在存储YUV数据的时候的形式

存储YUV 数据

如果知道YUV 数据的格式

前提：这里我们打开的h264文件，默认是YUV420P 格式的，

我们可以通过 AVFrame->frame 获得，获得的值如果是视频就是 AVPixelFormat。

我们可以通过 AVPixelFormat ，知道该视频的编码是啥？

在正常情况下，我们需要判断AVPixelFormat是那种类型，当前代码中并没有判断是因为我们默认使用的YUV420P，那么怎么存储这个YUV420P呢？

首先我们这里要明白，一个AVFrame就是一张图片，假设AVframe 我们存储的是322 * 356 ,322并不是16的整倍数，322/16 = 20......2 也就是说一行会有2个字节的剩余
那么这个剩余的2个字节，怎么办呢？会多给14个字节和剩余的2个字节结合起来。
因此如果我们用和音频类似的写法： fwrite(frame->data[0], 1, frame->width * frame->height, outfile) 去写，就会有问题，因为要保证这里 width是16的整倍数
这时候就要用到 ffmpeg 的AVFrame给我们提供的 linesize[x]了，

核心代码

        // 一般H264默认为 AV_PIX_FMT_YUV420P, 具体怎么强制转为 AV_PIX_FMT_YUV420P 在音视频合成输出的时候讲解
        // frame->linesize[1]  因为有字节对齐的问题。
        // 这里先回顾一下 音频的处理方式，在交错模式的时候，使用的 声道数*每个声道有多少个音频样本 * 每个样本占用多少个字节，这是因为音频上 没有字节对齐的问题
        //字节对齐问题的根本是因为 ，对于一张 322 * 356 的图片来说 ，322并不是16的整倍数，322/16 = 20......2 也就是说一行会有2个字节的剩余
        //那么这个剩余的2个字节，怎么办呢？会多给14个字节和剩余的2个字节 结合起来。
        //因此如果我们用和音频类似的写法： fwrite(frame->data[0], 1, frame->width * frame->height,  outfile) 去写，就会有问题，因为要保证这里 width是16的整倍数
        //这时候就要用到 ffmpeg 的AVFrame给我们提供的 linesize[x]了，

//        uint8_t *data[AV_NUM_DATA_POINTERS]：
//        指向实际的帧数据的指针数组。
//        对于视频帧，这通常是图像平面（如YUV中的Y、U、V平面）。
//        对于音频帧，这通常是音频通道的数据指针。

//        int linesize[AV_NUM_DATA_POINTERS]：
//        每一行（视频）或每一个音频通道（音频）的大小。
//        对于视频，这通常是图像宽度的字节数。如果图像的宽度 除以 16 有余数，则这个值会凑成16的倍数。
//        对于音频，这通常是这个通道的字节数大小。 在交错模式下： 理论上等于   声道数 * 每个声道有多少个音频样本 * 每个样本占用多少个字节
//                            但是，测试发现，在第一个AVFrame包和最后一个 AVframe的时候，linesize[0]的值 比 声道数 * 每个声道有多少个音频样本 * 每个样本占用多少个字节 大于64.

        //了解了linesize[]的意义，对于一个avframe，就是包含了一帧，就是一张图片，
        //YUV420P的存储方式是这样的  YYYYYYYYUUVV
//        那么对于 一张 YUV420P （322 * 120）的图片来看，有多少个Y 呢？多少个U，多少个V呢？
//        Y的个数为：有 120行，一行一行的存储，每一行的实际大小为322, 但是存储322个Y后，就结束了吗？没有 ，因为有字节对齐问题，因此每次存储完322后，还要跳过14个字节，也就是实际大小为linesize[0],
        //我们先将Y全部存储完毕。
        //再存储U，U的个数是多少呢？这里要回头看一下YUV420P存储结构图，这里只是结论：宽高均是Y的一半，因此这里要注意存储U的写法
        //V的存储和U是一样的。
        // 正确写法  linesize[]代表每行的字节数量，所以每行的偏移是linesize[]，但是真正存储的值 Y 是宽度，
        for(int j=0; j<frame->height; j++)
            fwrite(frame->data[0] + j * frame->linesize[0], 1, frame->width, outfile);
        for(int j=0; j<frame->height/2; j++)
            fwrite(frame->data[1] + j * frame->linesize[1], 1, frame->width/2, outfile);
        for(int j=0; j<frame->height/2; j++)
            fwrite(frame->data[2] + j * frame->linesize[2], 1, frame->width/2, outfile);

        // 错误写法 用source.200kbps.766x322_10s.h264测试时可以看出该种方法是错误的
        //  写入y分量
//        fwrite(frame->data[0], 1, frame->width * frame->height,  outfile);//Y
//        // 写入u分量
//        fwrite(frame->data[1], 1, (frame->width) *(frame->height)/4,outfile);//U:宽高均是Y的一半
//        //  写入v分量
//        fwrite(frame->data[2], 1, (frame->width) *(frame->height)/4,outfile);//V：宽高均是Y的一半
