思科（Cisco）VLAN在配置

思路：
一.配置好DHCP、DNS、web服务器（在这文章的第三）
二.先配置两个交换机的vlan
三.配置路由器
四.检查设备的互通情况
每一步操作都有详细解析哦

拓扑图结构

在这里插入图片描述
1.VLAN的理解
交换机可以划分成很多个vlan，将局域网划分成很多个网段，来减少广播域和冲突域，默认情况下交换机各个接口接的都是vlan1，我们可以进入vlan数据库（database）增加vlan。
具体操作：

一、两个交换机的vlan

// 第一个交换机里的相关操作
每一步操作都有详细解析哦
Switch>enable
Switch#                // enable用来进入特权模式Switch#
Switch#vlan database       //进入vlan数据库
% Warning: It is recommended to configure VLAN from config mode,
  as VLAN database mode is being deprecated. Please consult user
  documentation for configuring VTP/VLAN in config mode.

Switch(vlan)#
Switch(vlan)#vlan 2 name v2          //添加一个名字为v2的vlan2
VLAN 2 added:
    Name: v2
Switch(vlan)#vlan 3 name v3           //添加一个名字为v3的vlan3
VLAN 3 added:
    Name: v3
Switch(vlan)#exit
Switch#
Switch(config)#interface f0/1           //进入interface f0/1 这个接口
Switch(config-if)#switchport mode access          //把连接交换机的电脑改为access模式（也就是电脑模式）
Switch(config-if)#switchport access vlan 2         //让这个电脑接入vlan 2    这样我们就把interface f0/1这个接口划分到了vlan2、下面就是把各口进行分
Switch(config-if)#exit
Switch(config)#interface f0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 3
Switch(config-if)#exit
Switch(config)#interface f0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 2
Switch(config-if)#exit
Switch(config)#interface f0/22      //这是交换机连接交换机的口
Switch(config-if)#switchport mode trunk//注意啦注意啦交换机连交换机的口要改为trunk模式意思是vlan数据包都可以经过
Switch(config-if)#exit
>>>>>>>>                       //类似操作这里小编就不演示啦  不会可以私聊我哦
Switch#show vlan brief       //show vlan brief查看我们vlan数据库的vlan
VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa0/6, Fa0/7, Fa0/8, Fa0/9
                                                Fa0/10, Fa0/11, Fa0/12, Fa0/13
                                                Fa0/14, Fa0/15, Fa0/16, Fa0/17
                                                Fa0/18, Fa0/19, Fa0/20, Fa0/21
2    v2                               active    Fa0/1, Fa0/3, Fa0/4, Fa0/5        //看我们已经把这些接口都接入vlan2啦
                                                Fa0/24
3    v3                               active    Fa0/2, Fa0/23
1002 fddi-default                     active
1003 token-ring-default               active
1004 fddinet-default                  active
1005 trnet-default                    active
Switch#

// 第二个交换机里的相关操作
Switch>enable
Switch#vlan database
% Warning: It is recommended to configure VLAN from config mode,
  as VLAN database mode is being deprecated. Please consult user
  documentation for configuring VTP/VLAN in config mode.

Switch(vlan)#vla
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to
Switch(vlan)#vlan 2 name v2
VLAN 2 added:
    Name: v2
Switch(vlan)#vlan 3 name v3
VLAN 3 added:
    Name: v3
Switch(vlan)#
Switch(vlan)#exit
Switch#conf t
Switch(config)#interface f0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 2
Switch(config-if)#exit
Switch(config)#interface f0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 3
Switch(config-if)#exit
Switch(config)#interface f0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 3
Switch(config)#interface f0/22      //这是交换机连接交换机的口
Switch(config-if)#switchport mode trunk//注意啦注意啦交换机连交换机的口要改为trunk模式意思是vlan数据包都可以经过

说明：access模式意指电脑连接、trunk模式是不管vlan几的数据包都可以通过
二、配置路由器的相关操作
路由器可以粗略的就是将不同的vlan连接在一起

// 路由器的相关操作
Router>
Router>
Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.1.254 255.255.255.0
Router(config-if)#no shutdown

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#
Router(config-if)#exit
Router(config)#interface FastEthernet0/1
Router(config-if)#ip address 192.168.2.254 255.255.255.0
Router(config-if)#no shutdown

%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up
Router(config-if)#
Router(config-if)#ip help
Router(config-if)#ip helper-address 192.168.1.1          //建立vlan2和vlan3的连接
Router(config-if)#

三、一些相关DHCP、DNS、web的操作如图：

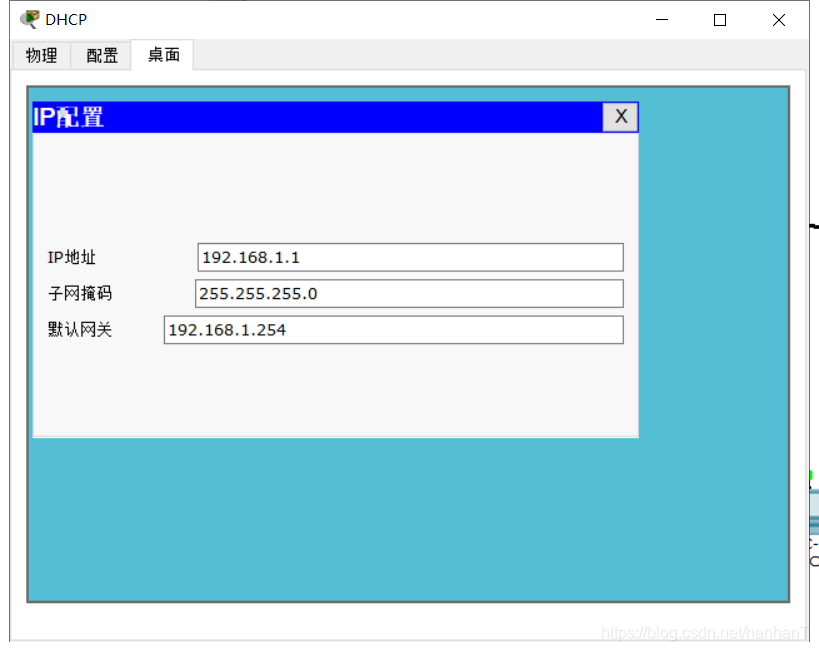

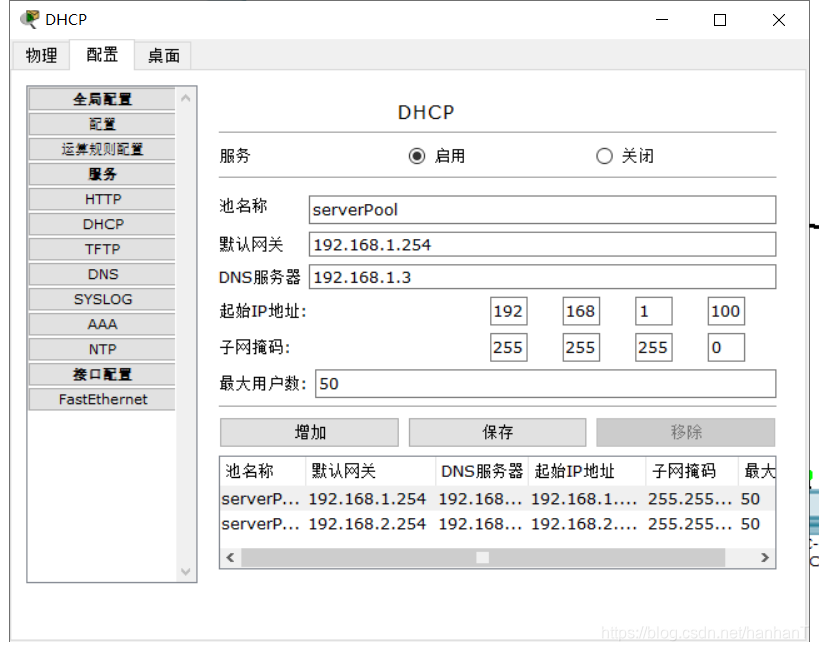

1.DHCP
在这里插入图片描述

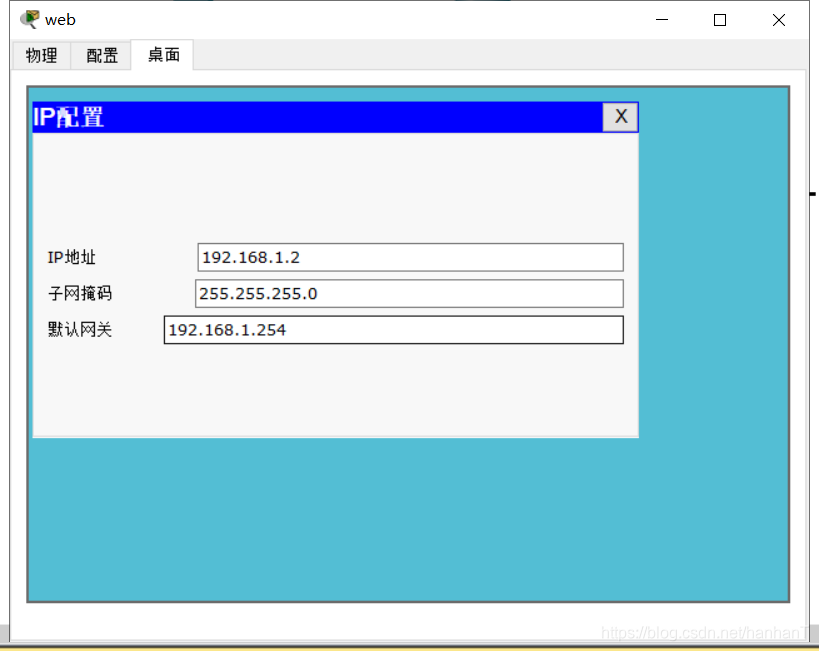

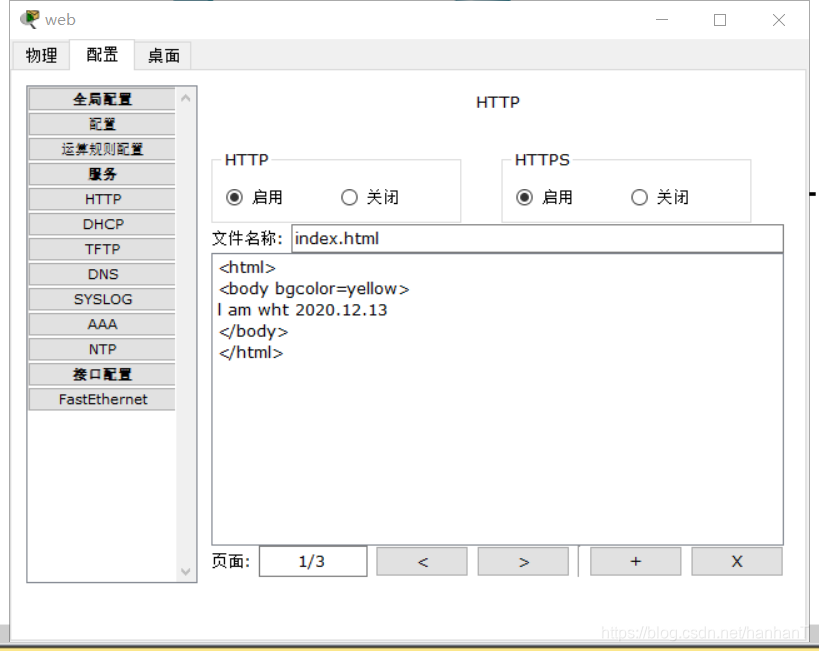

2.web

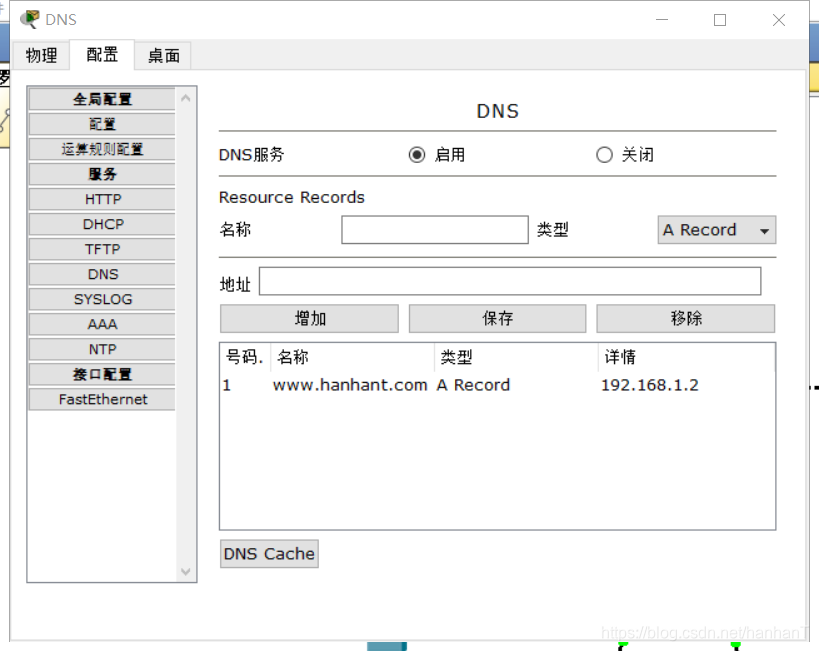

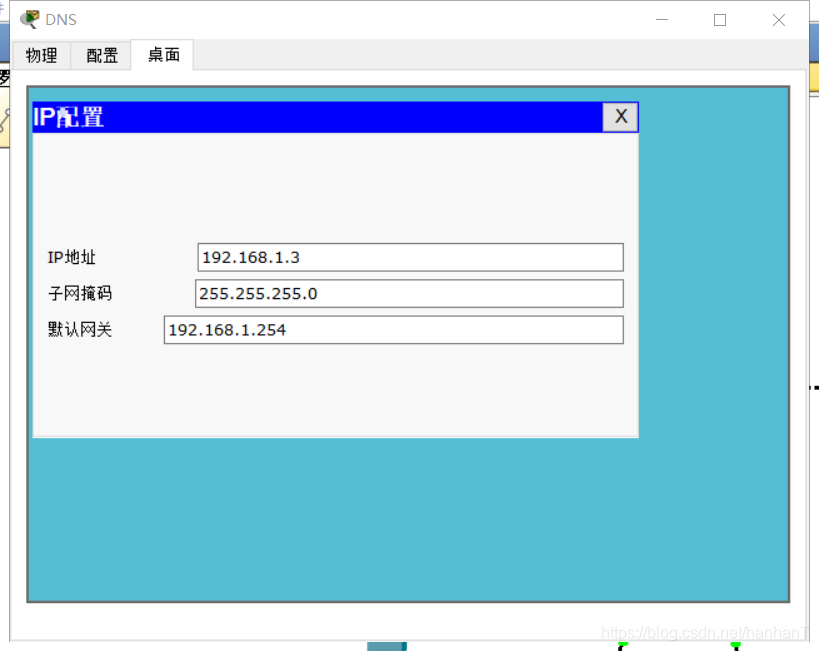

3.DNS

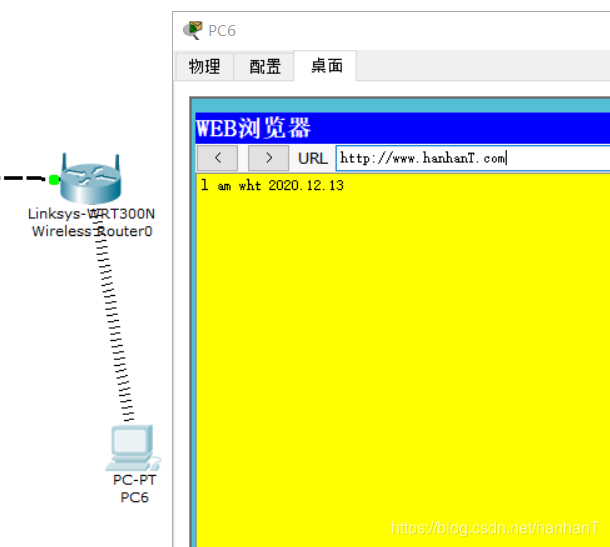

四、利用无线设备访问web

了解远程登录交换机可点击：https://blog.csdn.net/hanhanT/article/details/111029757
