数字图像与机器视觉基础实例

一、理论基础

①奇异值分解(SVD)原理与在降维中的应用

转自：奇异值分解(SVD)原理与在降维中的应用 - 刘建平Pinard - 博客园

奇异值分解

   奇异值分解(SVD)是在机器学习领域广泛应用的算法，它不光可以用于降维算法中的特征分解，还可以用于推荐系统，以及自然语言处理等领域。是很多机器学习算法的基石。

SVD的定义

  　SVD也是对矩阵进行分解，但是和特征分解不同，SVD并不要求要分解的矩阵为方阵。假设我们的矩阵A是一个m×n的矩阵，那么我们定义矩阵A的SVD为：

A=UΣVT

其中U是一个m×m的矩阵，Σ是一个m×n的矩阵，除了主对角线上的元素以外全为0，主对角线上的每个元素都称为奇异值，V是一个n×n的矩阵。U和V都是酉矩阵，即满足UTU=I,VTV=I。下图可以很形象的看出上面SVD的定义：

 　那么我们如何求出SVD分解后的U,Σ,V这三个矩阵呢？

　如果我们将A的转置和A做矩阵乘法，那么会得到n×n的一个方阵ATA。既然ATA是方阵，那么我们就可以进行特征分解，得到的特征值和特征向量满足下式：

(ATA)vi=λivi

　这样我们就可以得到矩阵ATA的n个特征值和对应的n个特征向量v了。将ATA的所有特征向量张成一个n×n的矩阵V，就是我们SVD公式里面的V矩阵了。一般我们将V中的每个特征向量叫做A的右奇异向量。如果我们将A和A的转置做矩阵乘法，那么会得到m×m的一个方阵AAT。既然AAT是方阵，那么我们就可以进行特征分解，得到的特征值和特征向量满足下式：

(AAT)ui=λiui

这样我们就可以得到矩阵AAT的m个特征值和对应的m个特征向量u了。将AAT的所有特征向量张成一个m×m的矩阵U，就是我们SVD公式里面的U矩阵了。一般我们将U中的每个特征向量叫做A的左奇异向量。U和V我们都求出来了，现在就剩下奇异值矩阵Σ没有求出了。由于Σ除了对角线上是奇异值其他位置都是0，那我们只需要求出每个奇异值σ就可以了。

我们注意到:

A=UΣVT⇒AV=UΣVTV⇒AV=UΣ⇒Avi=σiui⇒σi=Avi/ui

这样我们可以求出我们的每个奇异值，进而求出奇异值矩阵Σ。上面还有一个问题没有讲，就是我们说ATA的特征向量组成的就是我们SVD中的V矩阵，而AAT的特征向量组成的就是我们SVD中的U矩阵，这有什么根据吗？这个其实很容易证明，我们以V矩阵的证明为例。

A=UΣVT⇒AT=VΣTUT⇒ATA=VΣTUTUΣVT=VΣ2VT

上式证明使用了:UTU=I,ΣTΣ=Σ2。

可以看出ATA的特征向量组成的的确就是我们SVD中的V矩阵。类似的方法可以得到AAT的特征向量组成的就是我们SVD中的U矩阵。进一步我们还可以看出我们的特征值矩阵等于奇异值矩阵的平方，也就是说特征值和奇异值满足如下关系：

σi=λi−−√

这样也就是说，我们可以不用σi=Avi/ui来计算奇异值，也可以通过求出ATA的特征值取平方根来求奇异值。

②图像的开闭运算(腐蚀-膨胀)

摘自：图像的腐蚀(erode)和膨胀(dilate) 开运算以及闭运算 - MATLAB论坛 - 数学建模社区-数学中国

腐蚀和膨胀是数学形态学上的名词，如果用于图像处理上则就称为图像二值形态学。形态学主要是为了获取物体的拓扑和结构信息，通过物体和结构元素相互作用的某些运算，得到物体更本质的形态。当形态学运用到图像处理中，它的主要作用是利用形态学的基本运算，如腐蚀和膨胀运算，对图像进行观察和处理，从而达到改善图像质量的目地；描述和定义图像的各种几何参数和特征
腐蚀的具体操作：用一个结构元素(也可以说成操作数矩阵)一般为3×3大小的，也可以看成一个卷积模板，它们的区别就在于卷积模板是以算术运算为基础的，而结构元素是以集合运算为基础的，扫描图像中的每一个像素(关于图像边缘的处理见下面详细分析)，用操作数矩阵扫描图像中的每一个像素，操作数矩阵中每一个像素与覆盖的像素做“与”操作，如果全部为1，则图像中的该像素为1，反之为0，而膨胀操作正好相反，全部为0时，则图像素中的该像素为0，反之为1。腐蚀的作用是消除物体的边界点，使目标缩小，这个根据操作的过程可以显然的想到，物体的边界处像素值肯定是有0和1，腐蚀操作后这些紧邻着为1的像素点都会变成0，所以腐蚀操作会消除那些小的且无意义的物体，使边界向内部收缩的过程。相反，膨胀的作用当然是使目标增大，填充物体内细小的空洞，并且平滑物体的边界，边界向外部扩张的作用。
开运算是先腐蚀后膨胀的过程，可以消除图像上细小的噪声，并平滑物体的边界；闭运算是先膨胀后腐蚀的过程，可以填充物体内细小的空洞，并平滑物体边界通常，由于噪声的影响，图象在阈值化后所得到边界往往是很不平滑的，物体区域具有一些噪声孔，背景区域上散布着一些小的噪声物体。连续的开和闭运算可以有效地改善这种情况。有时需要经过多次腐蚀之后再加上相同次数的膨胀，才可以产生比较好的效果。腐蚀操作会去掉物体的边缘点，细小物体所有的点都会被认为是边缘点，因此会整个被删去。再做膨胀时，留下来的大物体会变回原来的大小，而被删除的小物体则永远消失了。膨胀操作会使物体的边界向外扩张，如果物体内部存在小空洞的话，经过膨胀操作这些洞将被补上，因而不再是边界了。再进行腐蚀操作时，外部边界将变回原来的样子，而这些内部空洞则永远消失了。

二、采用奇异值分解来对一张图片进行特征值提取处理

代码如下

import numpy as np
import os
from PIL import Image
import matplotlib.pyplot as plt
import matplotlib as mpl
from pprint import pprint


def restore1(sigma, u, v, K):  # 奇异值、左特征向量、右特征向量
    m = len(u)
    n = len(v[0])
    a = np.zeros((m, n))
    for k in range(K):
        uk = u[:, k].reshape(m, 1)
        vk = v[k].reshape(1, n)
        a += sigma[k] * np.dot(uk, vk)
    a[a < 0] = 0
    a[a > 255] = 255
    # a = a.clip(0, 255)
    return np.rint(a).astype('uint8')


def restore2(sigma, u, v, K):  # 奇异值、左特征向量、右特征向量
    m = len(u)
    n = len(v[0])
    a = np.zeros((m, n))
    for k in range(K+1):
        for i in range(m):
            a[i] += sigma[k] * u[i][k] * v[k]
    a[a < 0] = 0
    a[a > 255] = 255
    return np.rint(a).astype('uint8')


if __name__ == "__main__":
    A = Image.open("./picwork.png", 'r')
    print(A)
    output_path = r'./SVD_Output'
    if not os.path.exists(output_path):
        os.mkdir(output_path)
    a = np.array(A)
    print(a.shape)
    K = 50
    u_r, sigma_r, v_r = np.linalg.svd(a[:, :, 0])
    u_g, sigma_g, v_g = np.linalg.svd(a[:, :, 1])
    u_b, sigma_b, v_b = np.linalg.svd(a[:, :, 2])
    plt.figure(figsize=(11, 9), facecolor='w')
    mpl.rcParams['font.sans-serif'] = ['simHei']
    mpl.rcParams['axes.unicode_minus'] = False
    for k in range(1, K+1):
        print(k)
        R = restore1(sigma_r, u_r, v_r, k)
        G = restore1(sigma_g, u_g, v_g, k)
        B = restore1(sigma_b, u_b, v_b, k)
        I = np.stack((R, G, B), axis=2)
        Image.fromarray(I).save('%s\\svd_%d.png' % (output_path, k))
        if k <= 12:
            plt.subplot(3, 4, k)
            plt.imshow(I)
            plt.axis('off')
            plt.title('奇异值个数：%d' % k)
    plt.suptitle('SVD与图像分解', fontsize=20)
    plt.tight_layout(0.3, rect=(0, 0, 1, 0.92))
    # plt.subplots_adjust(top=0.9)
    plt.show()

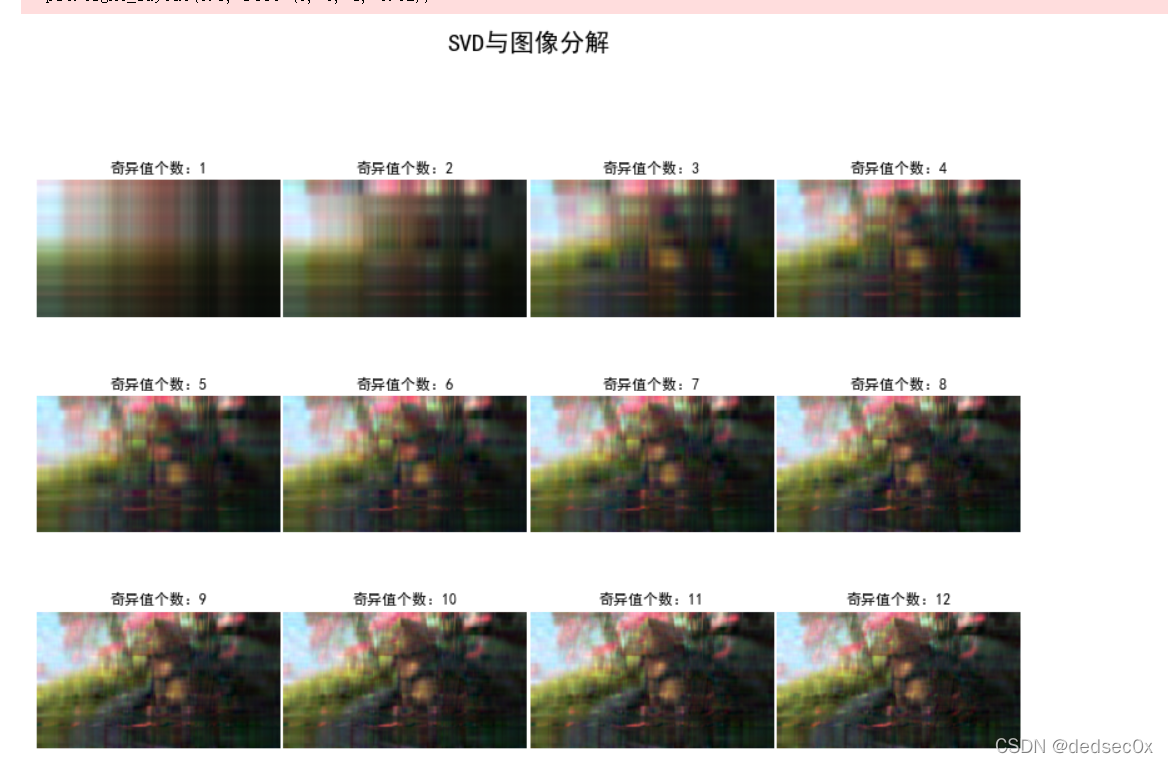

执行程序后会在生成的SVD_Output文件夹中生成经过不同奇异值降维过的图片，效果如下：

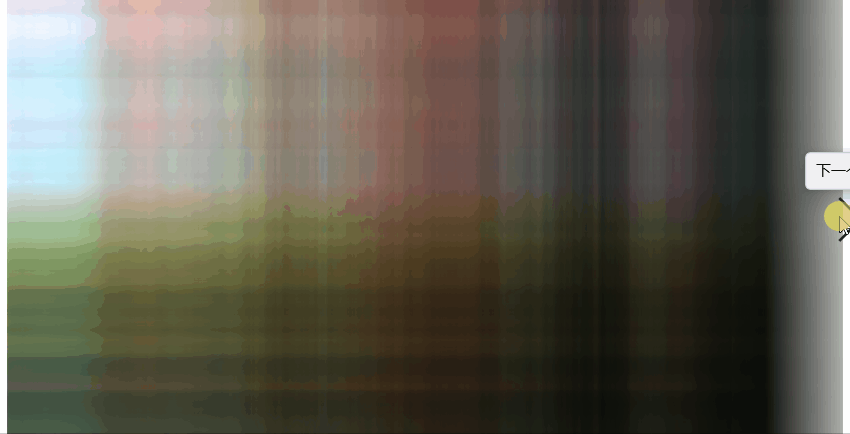

文件夹中生成的图片：

 三、图像的开闭运算(腐蚀-膨胀)

腐蚀和膨胀

图片如下：

 代码(引用：图像形态学变换 膨胀和腐蚀 开闭运算 边缘检测 opencv实现 - 我坚信阳光灿烂 - 博客园)

# Writer : wojianxinygcl@163.com
# Date  : 2020.3.22
import cv2 as cv
import numpy as np

image = cv.imread("./coin2.jpg")
image = cv.cvtColor(image,cv.COLOR_RGB2GRAY)
# 得到二值图像 定义阈值为127
#ret,thresh1 = cv.threshold(image,127,255,cv.THRESH_BINARY)
# 得到二值图像 自动计算合适的阈值
ret,thresh1 = cv.threshold(image,0,255,cv.THRESH_BINARY+cv.THRESH_OTSU)
Black_and_White = thresh1.copy()

# 得到腐蚀图像，3*3为卷积核大小
erode_result = cv.erode(thresh1,(3,3))
# 得到膨胀图像，3*3为卷积核大小
dilate_result = cv.dilate(thresh1,(3,3))

cv.imshow('Black_and_White',Black_and_White)
cv.imshow("erode_result", erode_result)
cv.imshow("dilate_result",dilate_result)
cv.waitKey(0)
cv.destroyAllWindows()

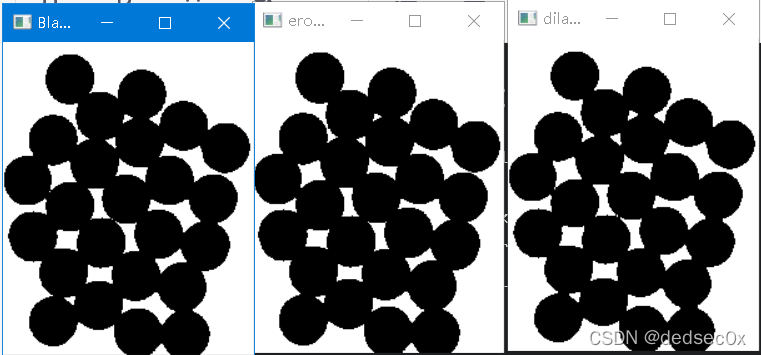

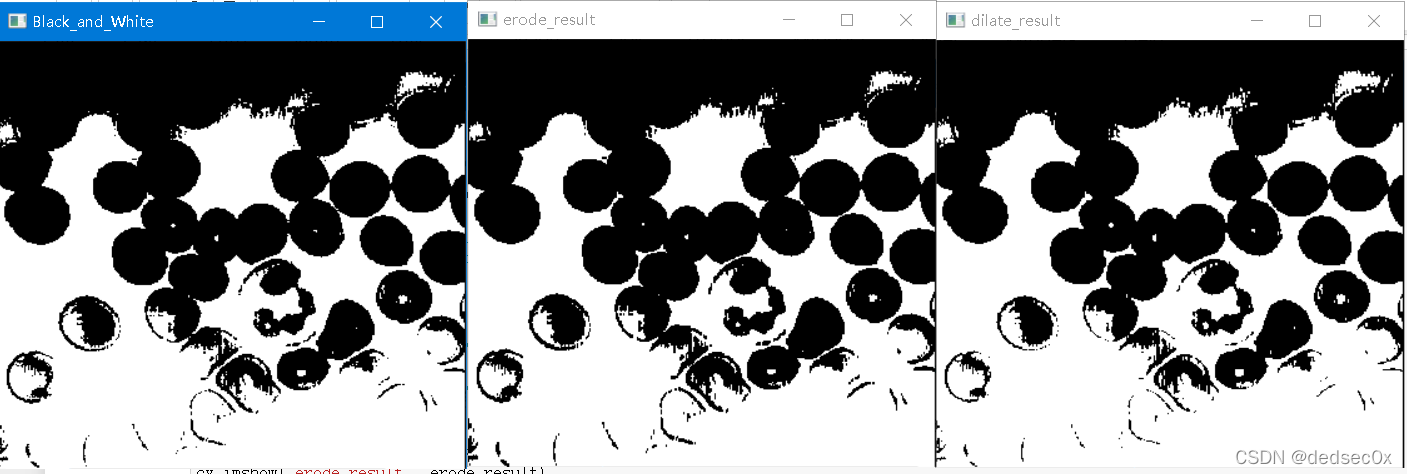

输出的结果：

import cv2

'1. 初始操作'
src = cv2.imread("./coin.png", 17)
img = src.copy()

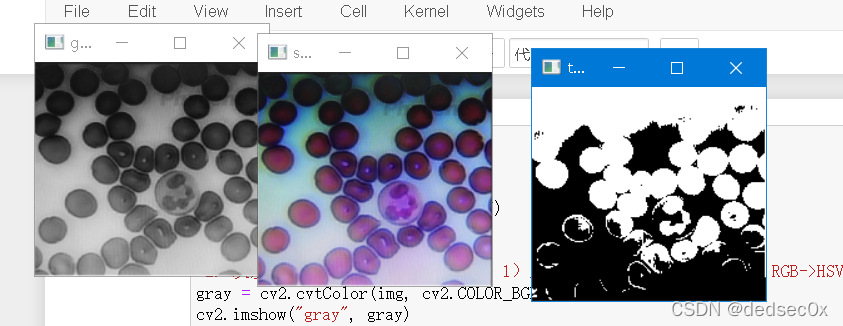

'2. 灰度化——cvtColor()参数含义：1）原图  2）目标颜色空间,例如 RGB->HSV'
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
cv2.imshow("gray", gray)

'3. 阈值分割（二值化）——threshold()参数含义：1）8位图像（灰度图）  2）比较阈值  3）输出值   4）分割属性'
'返回值函数： ret=比较阈值   thresh=二值化图像（矩阵数组）'
ret, thresh = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)
print(ret)

'4. 完成显示'
cv2.imshow("src Image", src)
cv2.imshow("thresh Image", thresh)
cv2.waitKey()

import cv2

'''
    开操作与闭操作
    开操作 = 腐蚀 + 膨胀       消除部分高亮区域（二值化中的白色区域）
    闭操作 = 膨胀 + 腐蚀       消除高亮区域的内部黑洞（二值化中的黑色区域）
'''
import cv2

'1. 初始操作'
src = cv2.imread("./coin.png", 0)
img = src.copy()

'2. 二值化——threshold'
ret, thresh = cv2.threshold(src, 127, 255, cv2.THRESH_BINARY)
cv2.imshow('thresh', thresh)

'3. 获取形态学变换结构元——RECT=矩形'
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (2, 2))

'4. 形态学变换函数——morphologyEx()参数含义：1）原图    2）变换属性（开/关操作、礼帽、梯度等）    3）结构元 '
open = cv2.morphologyEx(src, cv2.MORPH_OPEN, kernel, iterations=2)
# op_erode = cv2.erode(src, kernel, iterations=1)
# open = cv2.dilate(op_erode, kernel, iterations=1)

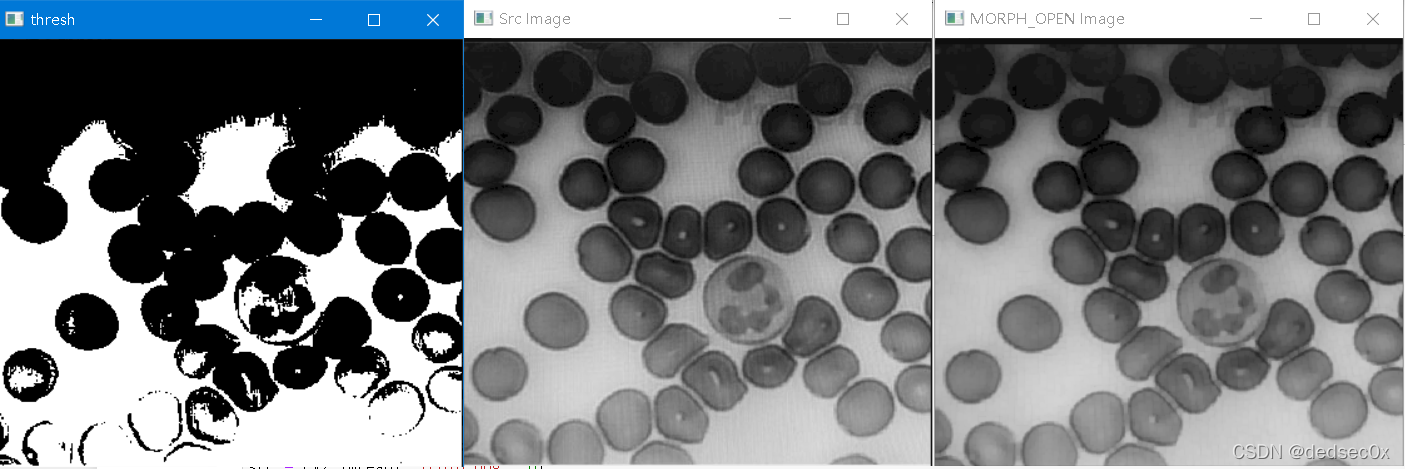

'5. 完成显示'
cv2.imshow("Src Image ", img)
cv2.imshow("MORPH_OPEN Image", open)
cv2.waitKey(0)

四、OpenCV检测图像中的条形码

代码

import cv2
import numpy as np
import imutils
from pyzbar import pyzbar
def stackImages(scale, imgArray):
    """
        将多张图像压入同一个窗口显示
        :param scale:float类型，输出图像显示百分比，控制缩放比例，0.5=图像分辨率缩小一半
        :param imgArray:元组嵌套列表，需要排列的图像矩阵
        :return:输出图像
    """
    rows = len(imgArray)
    cols = len(imgArray[0])
    rowsAvailable = isinstance(imgArray[0], list)
    width = imgArray[0][0].shape[1]
    height = imgArray[0][0].shape[0]
    if rowsAvailable:
        for x in range(0, rows):
            for y in range(0, cols):
                if imgArray[x][y].shape[:2] == imgArray[0][0].shape[:2]:
                    imgArray[x][y] = cv2.resize(imgArray[x][y], (0, 0), None, scale, scale)
                else:
                    imgArray[x][y] = cv2.resize(imgArray[x][y], (imgArray[0][0].shape[1], imgArray[0][0].shape[0]),
                                                None, scale, scale)
                if len(imgArray[x][y].shape) == 2: imgArray[x][y] = cv2.cvtColor(imgArray[x][y], cv2.COLOR_GRAY2BGR)
        imageBlank = np.zeros((height, width, 3), np.uint8)
        hor = [imageBlank] * rows
        hor_con = [imageBlank] * rows
        for x in range(0, rows):
            hor[x] = np.hstack(imgArray[x])
        ver = np.vstack(hor)
    else:
        for x in range(0, rows):
            if imgArray[x].shape[:2] == imgArray[0].shape[:2]:
                imgArray[x] = cv2.resize(imgArray[x], (0, 0), None, scale, scale)
            else:
                imgArray[x] = cv2.resize(imgArray[x], (imgArray[0].shape[1], imgArray[0].shape[0]), None, scale, scale)
            if len(imgArray[x].shape) == 2: imgArray[x] = cv2.cvtColor(imgArray[x], cv2.COLOR_GRAY2BGR)
        hor = np.hstack(imgArray)
        ver = hor
    return ver


#读取图片
src = cv2.imread("./Image.png")
img = src.copy()

#灰度
img_1 = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

#高斯滤波
img_2 = cv2.GaussianBlur(img_1, (5, 5), 1)


#Sobel算子
sobel_x = cv2.Sobel(img_2, cv2.CV_64F, 1, 0, ksize=3)
sobel_y = cv2.Sobel(img_2, cv2.CV_64F, 0, 1, ksize=3)
sobel_x = cv2.convertScaleAbs(sobel_x)
sobel_y = cv2.convertScaleAbs(sobel_y)
img_3 = cv2.addWeighted(sobel_x, 0.5, sobel_y, 0.5, 0)

#均值方波
img_4 = cv2.blur(img_3, (5, 5))

#二值化
ret, img_5 = cv2.threshold(img_4, 127, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)

#闭运算
kernel = np.ones((100, 100), int)
img_6 = cv2.morphologyEx(img_5, cv2.MORPH_CLOSE, kernel)

#开运算
kernel = np.ones((200, 200), int)
img_7 = cv2.morphologyEx(img_6, cv2.MORPH_OPEN, kernel)

#绘制条形码区域
contours = cv2.findContours(img_7, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
contours = imutils.grab_contours(contours)
c = sorted(contours, key = cv2.contourArea, reverse = True)[0]
rect = cv2.minAreaRect(c)
box = cv2.cv.BoxPoints(rect) if imutils.is_cv2() else cv2.boxPoints(rect)
box = np.int0(box)
cv2.drawContours(img, [box], -1, (0,255,0), 20)

#显示图片信息
cv2.putText(img, "results", (200, 200), cv2.FONT_HERSHEY_SIMPLEX, 1.0, (255, 0, 0), 3)
cv2.putText(img_1, "gray", (200, 200), cv2.FONT_HERSHEY_SIMPLEX, 1.0, (0, 0, 0), 3)
cv2.putText(img_2, "GaussianBlur",(200, 200), cv2.FONT_HERSHEY_SIMPLEX, 1.0, (0, 0, 0), 3)
cv2.putText(img_3, "Sobel", (200, 200), cv2.FONT_HERSHEY_SIMPLEX, 1.0, (255, 0, 0), 3)
cv2.putText(img_4, "blur", (200, 200), cv2.FONT_HERSHEY_SIMPLEX, 1.0, (255, 0, 0), 3)
cv2.putText(img_5, "threshold", (200, 200), cv2.FONT_HERSHEY_SIMPLEX, 1.0, (255, 0, 0), 3)
cv2.putText(img_6, "close", (200, 200), cv2.FONT_HERSHEY_SIMPLEX, 1.0, (0, 0, 0), 3)
cv2.putText(img_7, "open", (200, 200), cv2.FONT_HERSHEY_SIMPLEX, 1.0, (0, 0, 0), 3)

#输出条形码
barcodes = pyzbar.decode(src)
for barcode in barcodes:
    barcodeData = barcode.data.decode("utf-8")
    cv2.putText(img, barcodeData, (200, 600), cv2.FONT_HERSHEY_SIMPLEX, 5.0, (0, 255, 0), 30)

#显示所有图片
imgStack = stackImages(0.2, ([img_1, img_2],[img_3,img_4],[img_5,img_6],[img_7,img]))
cv2.imshow("imgStack", imgStack)
cv2.waitKey(0)

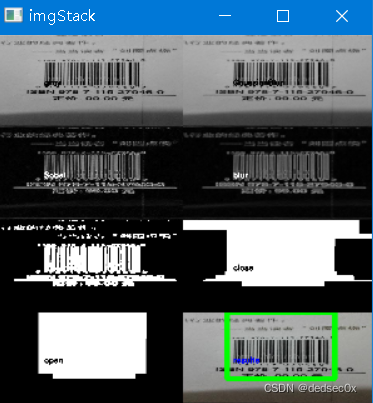

运行效果
