本文深入解析磁通门漏电流传感器技术原理及其在储能系统中的应用。以FR系列为例，展示如何通过零磁通原理实现μA级分辨率，双调制技术抑制噪声干扰，构建"早期预警+故障诊断"双重防线。实测数据显示，采用该方案后误报率下降60%，预警提前时间达8.2小时。
一、储能安全的技术挑战
1.1 行业现状
随着全球能源转型加速，储能系统装机量呈现爆发式增长。
行业数据：
• 2026年新型储能规模：突破1.3亿千瓦
• 储能电站从示范项目走向规模化商业运营
安全问题：
• 2025年全球范围内储能电站火灾事故：超过20起
• 约40%与绝缘失效、漏电隐患未能及时发现有关
1.2 技术挑战
储能系统工作环境复杂，面临多重挑战：
|
挑战维度 |
具体参数 |
|
高电压 |
1500V直流系统成为主流 |
|
大电流 |
兆瓦级功率对应千安级电流 |
|
强电磁干扰 |
功率器件高频开关产生大量谐波 |
|
宽温域运行 |
-40°C至+85°C |
二、传统漏电保护的技术瓶颈
2.1 响应阈值过高
问题本质：
传统机械式漏电保护器（RCD）响应阈值通常为30mA，这一标准源自低压配电系统的人身安全防护要求。
在储能系统中，漏电流呈现渐进式增长特征：
// python
# 漏电流演化过程
绝缘老化初期 → 微安级漏电
↓
毫安级异常
↓
安培级短路故障
案例分析：
某50MWh储能电站事故复盘：
时间线：
首次出现漏电迹象（约5mA）
↓
[6-8小时]
↓
热失控
关键问题：
传统RCD在漏电流 < 30mA时完全"失明"
错过最佳干预时机
2.2 温漂与零漂导致误报
测试数据：
// python
# 传统霍尔传感器温漂分析
temperature_range = (-20, 60) # °C
zero_drift = (3, 5) # %FS
leakage_detection_error = "数十毫安" # 远超安全阈值
false_alarm_rate = "显著提升"
"狼来了"效应：
误报频发
↓
运维人员疲劳
↓
警惕性降低
↓
关闭部分监测功能
↓
真正故障埋下隐患
2.3 抗干扰能力不足
干扰源分析：
储能变流器（PCS）采用SiC/GaN等高频功率器件：
• 开关频率：50-100kHz
• 产生丰富的谐波分量与高频噪声
传统方案失效：
// python
# 测试数据
when_PCS_starts = {
"分流器方案": "共模干扰抑制能力有限",
"霍尔传感器": {
"测量值波动幅度": "15%",
"结果": "漏电检测功能基本失效"
}
}
三、磁通门传感器技术原理
3.1 零磁通原理
工作原理：
被测电流产生磁场
↓
传感器内部补偿线圈产生反向磁场
↓
磁芯始终工作在零磁通状态
↓
精确测量补偿电流
↓
反推被测电流
核心优势：
|
优势 |
技术原理 |
性能提升 |
|
消除零点漂移 |
磁芯始终工作在线性区 |
不受磁滞、饱和影响 |
|
降低温漂 |
零磁通状态对温度不敏感 |
温漂系数±1.5mV/K，低一个数量级 |
|
μA级分辨率 |
高磁导率磁芯饱和特性 |
可检测微弱漏电流 |
3.2 双调制技术
技术方案：
// python
# 双调制技术实现
class FluxgateSensor:
def first_modulation(self, signal):
"""一重调制：励磁信号叠加高频载波"""
carrier_freq = self.carrier_frequency # 高频载波
modulated_signal = signal + carrier_freq
# 有用信号频谱搬移至载波频率附近
# 避开低频噪声集中的区域
return modulated_signal
def second_modulation(self, signal):
"""二重调制：数字滤波算法"""
filtered_signal = self.digital_filter(
signal,
method="bandpass",
freq_range=(self.target_freq_low, self.target_freq_high)
)
# 针对特定频率范围的干扰进行抑制
return filtered_signal
实测对比：
// python
# 储能电站实测数据
pcs_full_power_operation = {
"磁通门传感器": {
"信噪比": "60dB以上",
"测量精度": "保持较高水平"
},
"霍尔传感器": {
"信噪比": "30dB以下",
"测量精度": "显著下降"
}
}
# 结论：磁通门在噪声环境下保持高测量精度
四、FR系列双重防线应用方案
4.1 防线一：绝缘与漏电监测

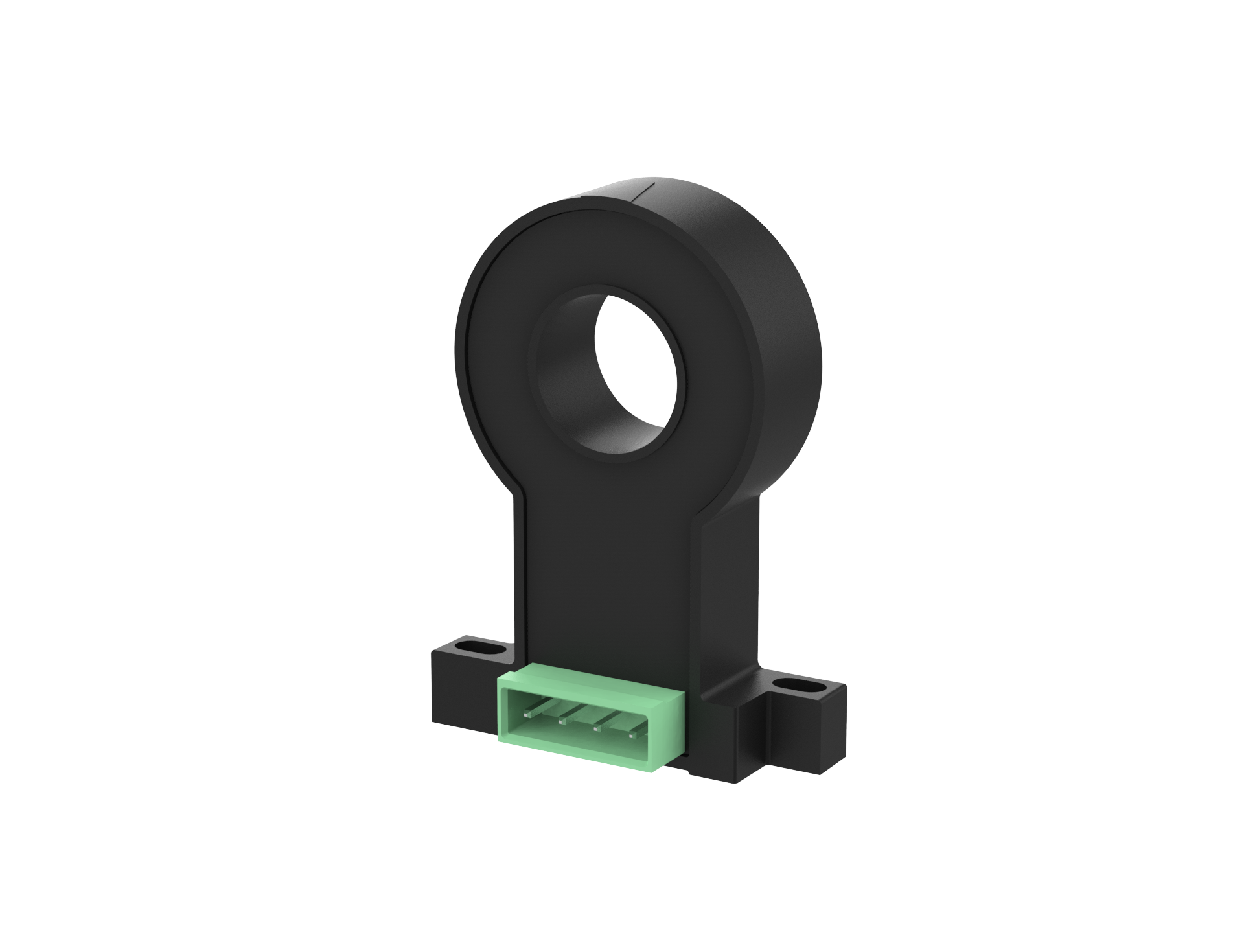

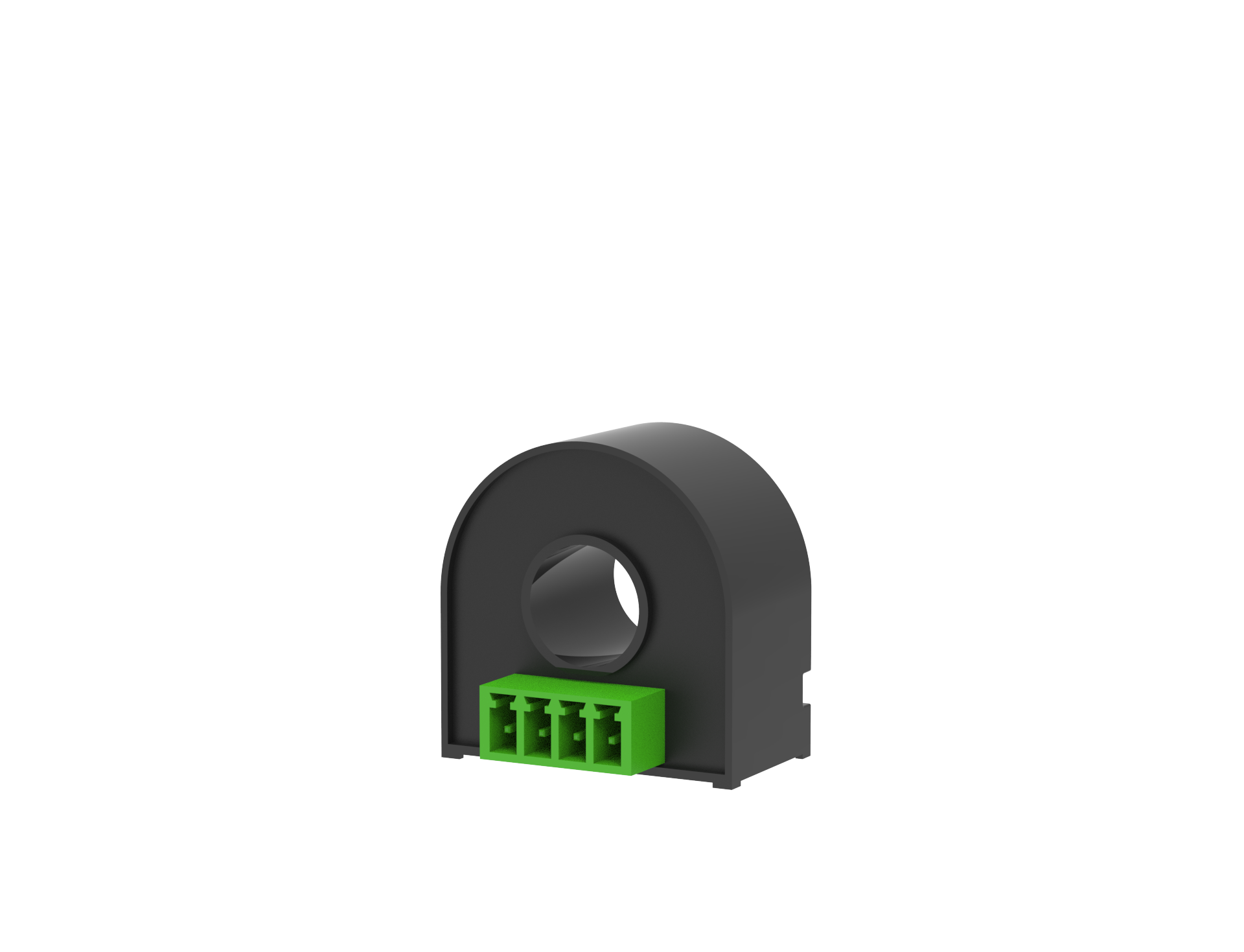

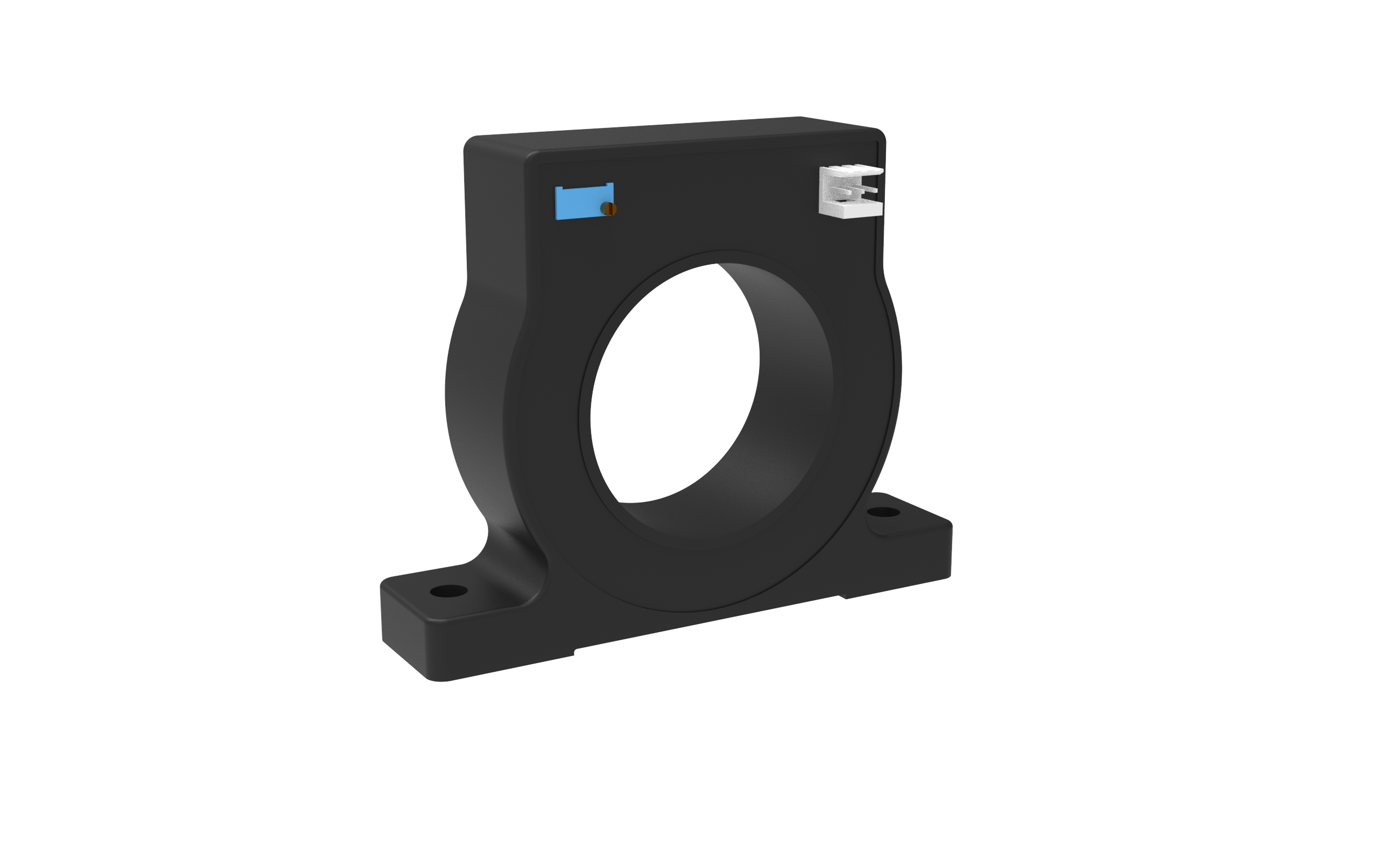

产品系列：
• FR7V H00
• FR5V H00
• FR2V H00
技术特性：
// python
class FR_Series:
"""FR系列绝缘与漏电监测传感器"""
def __init__(self, model):
self.model = model
self.interface = "电压输出型"
self.range = (5, 300) # mA
self.application = "直流剩余电流检测"
def detect_leakage(self, threshold=10):
"""漏电检测"""
while True:
leakage_current = self.measure()
if leakage_current > threshold:
self.record_fault(
time=self.current_time,
location=self.detect_location(),
trend=self.analyze_trend()
)
return True
应用方案对比：
|
方案类型 |
传统方案 |
FR系列方案 |
|
监测方法 |
注入法/平衡电桥法 |
直接串联测量 |
|
检测盲区 |
多点微小漏电无法定位 |
可精确识别漏电支路 |
|
预警能力 |
30mA阈值，错过潜伏期 |
毫安级高灵敏度，早期预警 |
应用案例：
// python
# 某工商业储能项目（500kWh）应用案例
project = {
"容量": "500kWh",
"传感器型号": "FR5V H00",
"运行时间": "一周",
"发现的绝缘隐患": [
{
"类型": "电缆接头老化",
"初期漏电流": "8mA",
"发现时间": "第2天"
},
{
"类型": "PCS柜内积水引起爬电",
"初期漏电流": "12mA",
"发现时间": "第4天"
},
{
"类型": "电池包外壳破损",
"初期漏电流": "15mA",
"发现时间": "第6天"
}
]
}
# 所有隐患均在早期得到处理，避免安全事故
4.2 防线二：电池主回路监测

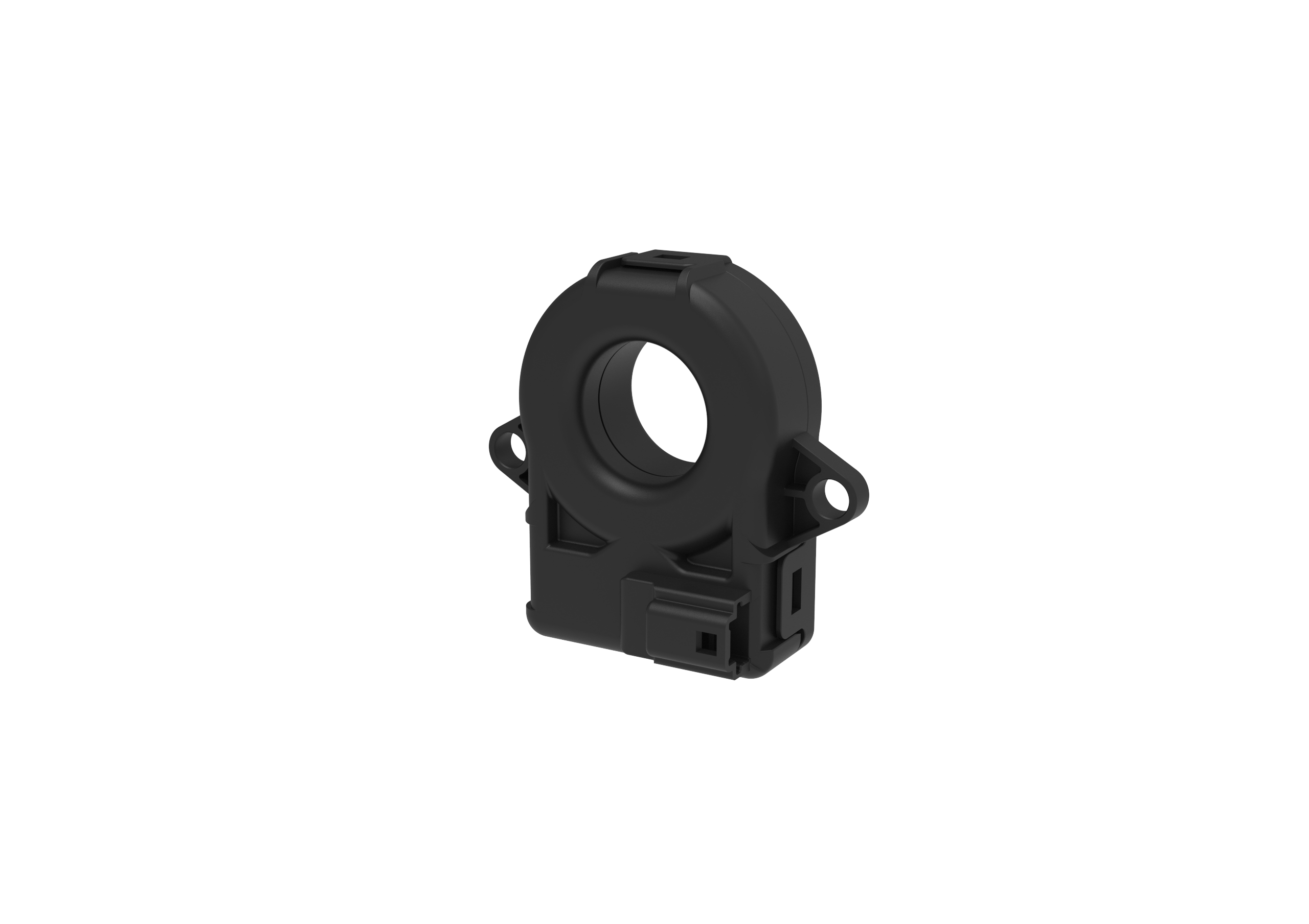

产品系列：FR1C H00
技术特性：
// python
class FR1C_H00:
"""FR1C H00电池主回路监测传感器"""
def __init__(self):
self.interface = "数字输出型"
self.communication = "CAN 2.0B"
self.range = (300, 500) # A
self.precision = "±0.5%全量程"
self.temp_drift = "<5ppm/°C"
def self_diagnosis(self):
"""故障自诊断机制"""
status = {
"磁芯温度": self.measure_core_temp(),
"补偿电流": self.measure_compensation_current(),
"供电电压": self.measure_supply_voltage()
}
for key, value in status.items():
if not self.is_normal(key, value):
self.report_via_can(key, value)
return status
SOC估算精度提升：
// python
# 传统方案 vs FR1C方案
def soc_estimation_accuracy():
traditional = {
"方法": "分流器+ADC",
"影响因素": ["接触电阻", "温漂", "ADC分辨率"],
"综合误差": "2%-3%"
}
fr1c = {
"方法": "零磁通原理+高精度ADC（24位）",
"精度": "±0.5%全量程",
"温漂系数": "<5ppm/°C",
"SOC估算准确度": "显著提升"
}
return traditional, fr1c
五、工程实践与性能验证
5.1 温度循环测试
测试条件：
// python
test_conditions = {
"测试机构": "国家级检测实验室",
"测试类型": "型式试验",
"温度范围": (-40, 85), # °C
"循环次数": 100
}
测试结果：
// python
test_results = {
"FR系列": {
"零点漂移最大值": "<0.1%FS",
"灵敏度变化": "<0.2%FS"
},
"霍尔传感器": {
"零点漂移最大值": "约3%FS",
"灵敏度变化": "较大"
}
}
# 结论：FR系列全生命周期稳定性能，无需频繁校准
5.2 EMC测试
测试标准：IEC 61000-4系列
// python
emc_tests = {
"电快速瞬变脉冲群": "4kV",
"浪涌": "2kV",
"射频场感应传导骚扰": "10V/m"
}
test_results = {
"传感器输出波动": "<1%FS",
"通信状态": "正常",
"复位情况": "无",
"数据丢失": "无"
}
# 应用保障：可在PCS柜内、变压器旁等强干扰区域部署
5.3 现场实测案例
项目概况：
// python
project_info = {
"电站类型": "电网侧储能电站",
"容量": "50MWh",
"改造内容": "引入FR系列传感器"
}
部署方案：
// python
deployment = {
"直流母线绝缘监测": {
"传感器": "FR5V H00",
"量程": "±100mA",
"数量": 32,
"配置": "每条直流支路1个"
},
"电池包电流监测": {
"传感器": "FR1C H00",
"量程": "±500A",
"数量": 20,
"配置": "每个电池簇1个"
},
"数据采集与处理": {
"设备": "边缘计算网关",
"功能": ["实时采集传感器数据", "运行漏电模式识别算法"]
}
}
运行数据（投运后6个月）：
// python
operation_data = {
"检测到漏电预警事件": 27,
"真实故障": 3,
"误报率": {
"当前": "约89%",
"改造前": "约96%",
"下降": "60%"
},
"平均预警提前时间": "8.2小时",
"故障定位准确率": "92%",
"运维成本降低": "30%"
}
六、选型建议
6.1 应用场景细分
// python
def selection_guide(project_size):
"""选型建议"""
if project_size >= 100: # MWh
return {
"方案": "FR1C H00 + FR5V H00组合",
"特点": "全量程覆盖",
"数据管理": "接入电站监控平台"
}
elif 0.1 <= project_size < 10: # MWh
return {
"方案": "FR5V H00",
"特点": "聚焦绝缘监测",
"优势": "降低初期投资"
}
else: # < 100kWh
return {
"建议": "暂不建议采用磁通门方案",
"原因": "成本敏感度高",
"替代方案": "等待技术成熟度提升后的降本方案"
}
6.2 技术演进方向
三大趋势：
// python
technology_trends = {
"集成化": {
"目标": "传感器+信号调理+通信接口集成至单芯片",
"效益": "降低系统复杂度与成本",
"进展": "板载式磁通门传感器，体积缩小至30%"
},
"智能化": {
"技术": "边缘AI算法",
"功能": ["故障模式自学习", "预测性维护"],
"应用": "识别绝缘老化模式（机械磨损/化学腐蚀/热老化）"
},
"网络化": {
"协议": "IEC 61850",
"接口": ["IEC 61850-9-2LE", "GOOSE"],
"目标": "与电站SCADA系统无缝集成，支撑'感知-决策-执行'闭环"
}
}
七、总结
核心技术优势
磁通门传感器 = μA级分辨率 + 低温漂 + 强抗干扰
= 零磁通原理 + 双调制技术
= 早期预警 + 故障诊断
= 储能系统安全双重防线
实测数据总结
|
指标 |
数据 |
|
误报率下降 |
60% |
|
预警提前时间 |
8.2小时 |
|
故障定位准确率 |
92% |
|
运维成本降低 |
30% |
|
温度范围 |
-40°C至+85°C |
|
零点漂移 |
<0.1%FS |
应用建议
1. 大型电站：采用FR1C+FR5V组合方案
2. 工商业项目：优先配置FR5V聚焦绝缘监测
3. 户用储能：等待技术成熟度提升后的降本方案
磁通门传感器将成为储能安全监测技术升级的重要抓手。
技术交流：欢迎在评论区讨论磁通门传感器在实际项目中的应用经验
源码资源：如需漏电模式识别算法参考代码，请私信联系
