5.2 ARM64 Xenomai系统调用

5.2.1 IPIPE区分双核系统调用(复用x8寄存器)

回顾一下《5.1. ARM64 Linux系统调用》，当程序在用户层（EL0）执行 SVC 指令时，它会触发一个同步异常（即软件中断），导致处理器进入更高的特权级别（通常是 EL1，即操作系统运行的级别）。

以write 系统调用为例，其中的关键代码片段如下：

0x0000fffff7f08c7c <+44>:    mov     x8, #0x40  // #64
0x0000fffff7f08c80 <+48>:    svc     #0x0

在发起 SVC 指令之前，应用程序需要将系统调用号以及任何必要的参数放置在特定的寄存器中。对于 AArch64 来说：系统调用号通常放在 x8 寄存器。在当前的例子中，x8 被设置为 0x40。

IPIPE是不可能改变上述指令和规则的，只能在兼容的基础上创新。

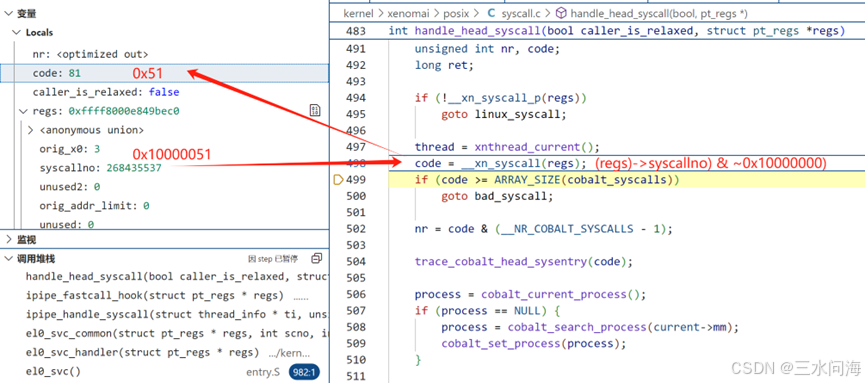

具体的方法是：x8是64位的通用寄存器，其中传递的系统调用号，以__COBALT_SYSCALL_BIT（0x10000000）为界限划分，0x10000000以下的范围给Linux使用，0x10000000及以上的范围给Xenomai使用。

实际上，ARM64 Linux根本用不了这么大的范围。宏定义__NR_syscalls它表示系统调用表的大小，即支持的最大系统调用编号加一，定义在include/uapi/asm-generic/unistd.h，当前的值是294（#define __NR_syscalls 294）。所以只要发现x8中的系统调用号超过__NR_syscalls，就必然是Xenomai系统调用。

接下来看一下Xenomai系统调用号和系统调用表的定义。

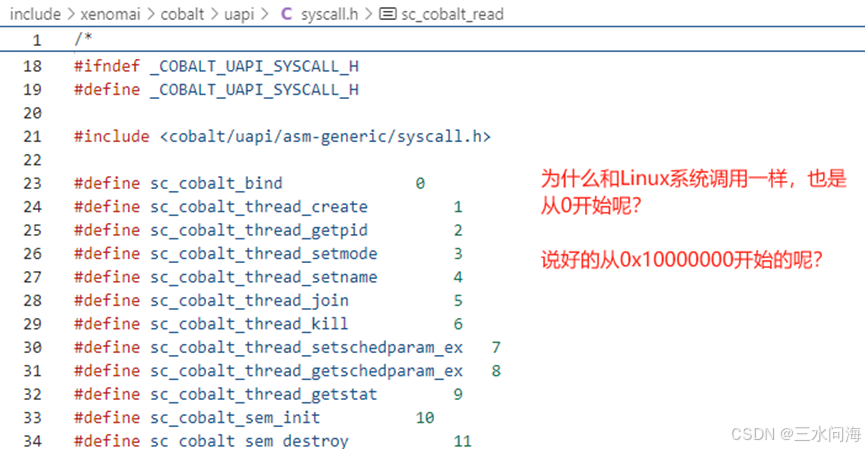

Xenomai系统调用号定义在include/xenomai/cobalt/uapi/syscall.h，起始系统调用号sc_cobalt_bind竟然是0，说好的从0x10000000开始的呢？

别着急，来看以下Xenomai是怎么通过x8传递系统调用号的。

应用程序自身一般是不会直接使用汇编指令svc来触发系统调用的，而是通过调用库函数来间接触发系统调用。这里就有操作空间了。

在用户层，Xenomai3的实时核是cobalt，它在用户层的库是libcobalt。参考lib/cobalt/arch/arm64/include/asm/xenomai/syscall.h，使用svc触发系统调用之前，总是使用宏__xn_syscode(__nr)，把Xenomai原始的系统调用号，与0x10000000进行逻辑或运算，赋值到w8即x8寄存器的低32位。
