由于早期的一个项目在数据库设计建立时没有输出为E-R图，偶在对此项目进行二次改造升级时则使用了PD对原有的数据库进行反向工程，即根据数据源将数据库的的所有表生成为E-R图结构，我使用的是PD 15,反向工程的命令为于“File”菜单中的"Reverse Engineer”-反向引擎。其它的版本的PD应该在”Database”菜单中。详细步骤如下：

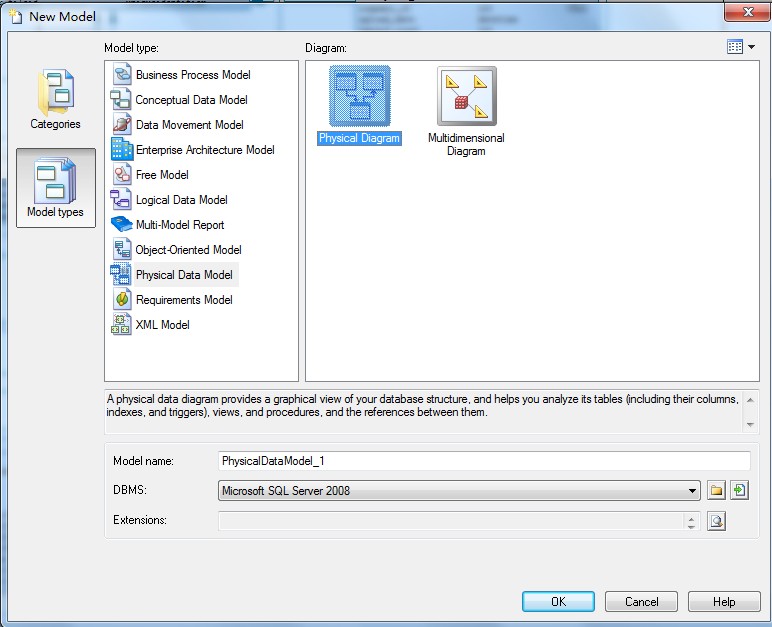

1、启动PD，新建一个Physical Diagram
2、菜单:Database->Congfigure Connections 弹出Congfigure Data Connections 对话框
点击Add Data source 按钮，弹出创建新数据源对话框：
我们选择"系统数据源"，下一步：
数据源驱动程序我们选择Sql Server，继续下一步：
点击“完成”，弹出创建到Sql Server的新数据源，在此对话框中，我们输入名称、描述、及服务器名或IP:
下一步:验证登录方式选择“使用用户输入登录ID和密码的SQL Server 验证”，并输入登录ID和密码
下一步：更改默认的数据库为你想要进行反向工作程的
下一步：完成
最后，会在Congfigure Data Connections 对话框中出现我们刚才新建的数据源了。
**********************************************************************************
2、菜单:File->Reverse Engineer ->Database 出来New Physical Data Model对话框
点击“确定”按钮，弹出Database Reverse Engineering Options对话框：
在此我们选择Using a data source，点击数据源按钮弹出Connection to a Data Source对话框，在下拉框中选择我们之前建立的数据源，并输入User ID和password
点击Connection即可连接至数据库，并得取所有的数据库对象，在此我们选择所有的Table。
最后点击OK，大功告成！！，以下为部分截图:
