天天画板子，你真的把MOS管的潜能榨干了吗？

很多新手工程师把MOS管当成简单的电子开关，但真正拉开水平差距的，恰恰是那些藏在细节里的经典应用：如何用两个被动元件优雅消除几安培的上电浪涌？为什么电平转换不需要专门的转换芯片？防反接电路里为什么二极管压降会离奇“消失”？

今天带大家拆解老工程师工程库里压箱底的4大MOS管神级拓扑，带你彻底看懂底层硬件推导。

一、PMOS电源软启动：告别上电浪涌与电压跌落

给后级容性负载供电时，如果直接用开关硬切，极大的瞬间冲击电流很容易拉垮前级电源，甚至引发系统复位或打火损坏。

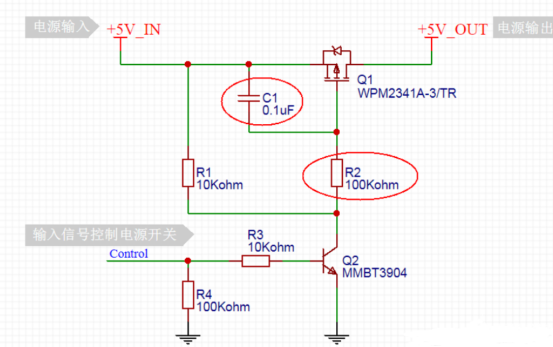

在这套电路中，PMOS作为高边电源开关，核心看红圈里的 C1（0.1μF） 和 R2（100kΩ）：

控制逻辑：MCU端给Control高电平时，三极管Q2（MMBT3904）导通拉低栅极，MOS开启；给低电平时，R1下拉关断（高压或隔离场景也可将Q2换成光耦驱动）。

工程精髓（软启动推导）：上电导通瞬间，C1两端电压不能突变，G极电压被强制通过C1与R2构成的RC网络缓慢泄放，充电时间约为3~4x R2 xC1。这让PMOS平滑穿过线性放大区，实现极平稳的“软开启”，彻底抹平启动尖峰。

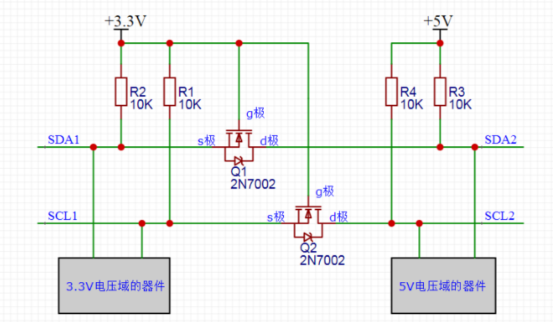

二、NMOS双向电平转换：I2C总线的极致极简设计

当3.3V主控遇上5V传感器，不需要昂贵的多引脚电平转换芯片，一颗低成本NMOS（如2N7002）搭配两对上拉电阻就能搞定。

核心布局：低电平系统（3.3V）接S极，高电平系统（5V）接D极，栅极G直接挂在3.3V供电端。

工作推导：

3.3V端输出低电平（0V）：V_GS = 3.3V - 0V = 3.3V，NMOS直接开启，将5V侧的D极迅速拉低到接近0V。

5V端输出低电平（0V）：NMOS内部寄生二极管优先正向导通，率先把S极钳位在0.7V；紧接着 V_GS = 3.3V - 0.7V = 2.6V > V_th，NMOS沟道全开，D-S深度导通，S极被死死拉到低电平。

双方均输出高电平时：两端各自被上拉电阻拉高，互不干扰。

工程师防坑点：G极强烈建议串联一个电阻，吸收高频瞬态浪涌与静电冲击，保护极薄的栅极氧化层。

三、无感级防反接：把二极管压降彻底“清零”

传统二极管防反接会有 0.3V~0.7V 的固定管压降，在数安培电流下会产生可怕的功耗发热。利用MOS管的“反向导通”特性，可以让发热与压降降低一个数量级。

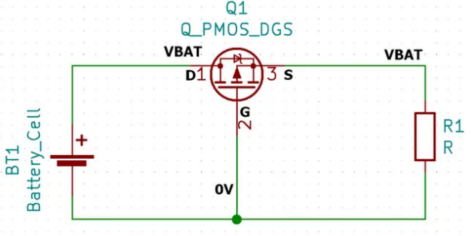

1. PMOS防反接（电源正端）

导通机理：正常通电瞬间，体二极管正向偏置先行导通，使S极电压达到

V_IN - 0.6V。此时 V_G = 0V，使得 V_GS 轻松突破开启阈值电压，PMOS内部沟道完全导通。

超低损耗：沟道一旦全开，等效电阻骤降至毫欧级，原本承受0.6V压降的寄生二极管被彻底短路，V_DS 几乎趋于 0V。反接时，寄生二极管反向截止，系统安全锁死。

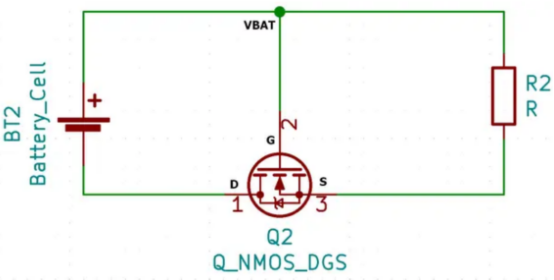

2. NMOS防反接（电源负端）

导通机理：负端串联NMOS，上电时寄生二极管将S极抬升至 0.6V，而G极接高电平 V_BAT。V_GS > V_th 建立，NMOS主沟道导通，把 V_SD 压降抹平到 0V。

选型注意：两类拓扑中G极都务必串联限流保护电阻，防止瞬态尖峰直接击穿栅极。

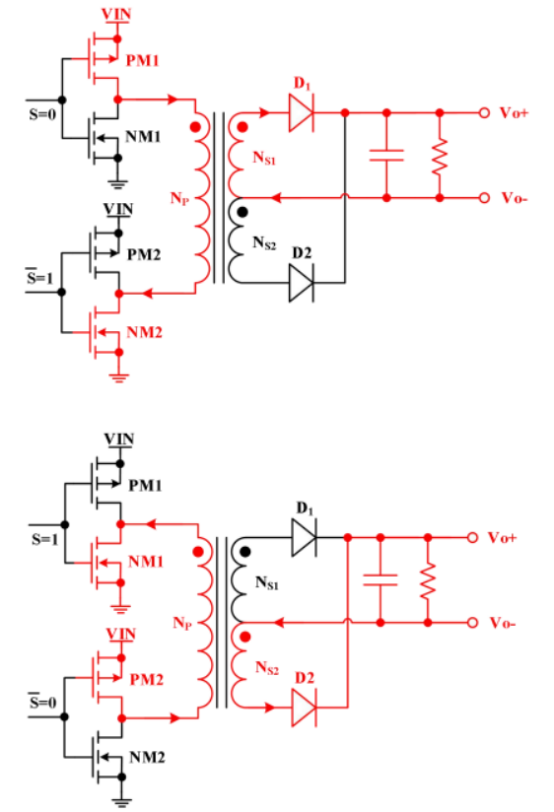

四、PMOS+NMOS组合全桥变换器：免自举的高效拓扑

做全桥逆变或隔离电源时，高边全用NMOS往往需要复杂的自举升压驱动。而采用“高边PMOS + 低边NMOS”互补搭配，能大幅精简栅极驱动逻辑。

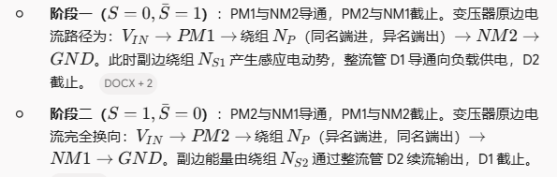

变换器通过控制信号状态，形成对称的交流能量脉冲：

这种互补桥臂设计，避免了复杂的自举浮地电源供电，是中小功率高可靠隔离变换器里的经典解法。

真正顶尖的硬件设计，从来不是堆叠昂贵的专用IC，而是深刻理解器件的物理特性，用几颗几分钱的基础元器件，搭出鲁棒性极强的电路系统。吃透这套MOS管组合拳，看原理图和画PCB时自然成竹在胸。
