uboot方式启动硬盘手动制作的根文件系统方案（详解）

原创已于 2022-06-29 10:03:47 修改 · 3.8k 阅读

12 ·

本内容遵循CC 4.0 BY-SA版权协议

收录于

系统安装

于 2022-01-13 16:08:04 首次发布

本文介绍了一个针对嵌入式系统的uboot启动方案，包括磁盘分区、格式化、拷贝启动文件及内核镜像等步骤，并详细说明了通过串口引导系统启动的具体操作。

简介：

该方案主要是针对嵌入式uboot启动需求所做的方案，主要操作步骤如下：
1、格式化磁盘，对磁盘进行分区，分为启动分区和系统分区；
2、拷贝启动文件和设备树到启动分区，拷贝根文件系统文件到系统分区；
3、采用串口手动引导系统启动；
具体操作如下：
下载iso镜像到 U 盘，复制 iso里的内容到 12S 目录，具体操作如下
在这里插入图片描述

一、使用 nvme 盘制作操作系统

在这里插入图片描述

1）fdisk -l 找到要分区的 nvme 盘（若该 nvme 盘存在分区，先使用 d 命令删除）

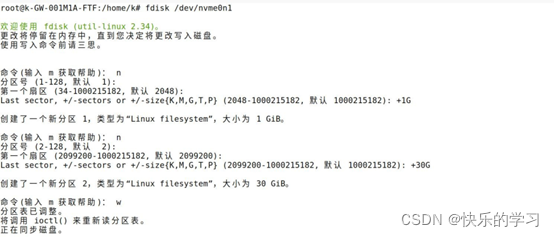

2）分区格式化
分两个区，第一个 1G启动分区，第二个 30G系统分区
在这里插入图片描述

3）格式化分区
第一个分区格式化为 vfat，第二个分区格式化为 ext4
在这里插入图片描述

二、制作根文件系统，拷贝内核镜像和设备树

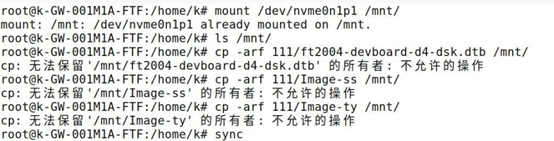

1）拷贝内核镜像和设备树到第一个分区（内核镜像和设备树另外提供）
在这里插入图片描述

2）拷贝根文件系统到第二个分区

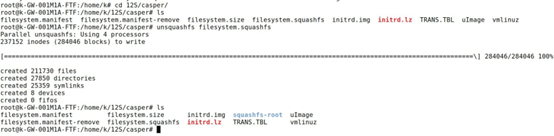

cd 到之前存放 iso 的目录下的 casper 目录，执行命令：

[root@localhost /]# unsquashfsfilesystem.squashfs

之后出现一个 squashfs-root 目录，将 squashfs-root 下的所有内容拷贝到第二个分区(该过程比较费时间)
之后 cd 到/mnt 目录，设置一个用户名、密码
在这里插入图片描述

[root@localhost /]# umount /dev/nvme0n1p*

将 nvme 盘插到板子上

三、uboot 启动阶段

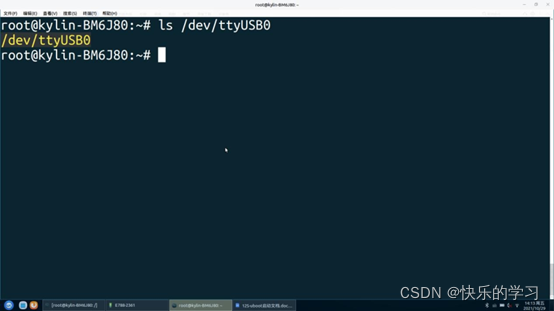

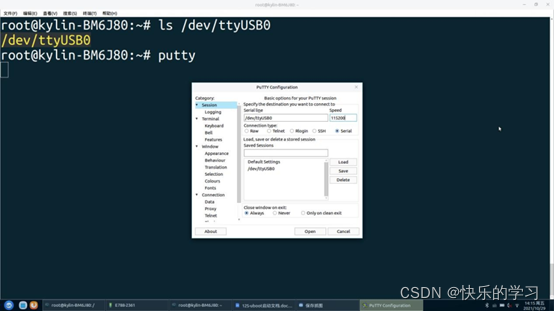

连接板子的串口到个人电脑，打开串口界面操作

输入命令：

nvme info （确定板子识别到 nvme 盘）;
fatload nvme 0:1 0x90100000ft2004-devboard-d4-dsk.dtb(加载设备树);
fatload nvme 0:1 0x90200000Image-ss(加载内核);
setenv bootargs console=ttyAMA1,115200 earlycon=pl011,0x28001000 rw root=/dev/nvme0n1p2  rootwait ignore_uuid text(设置参数);
saveenv (保存设置);
booti 0x90200000 - 0x90100000

之后进入系统，输入用户名、密码

在这里插入图片描述
