上篇博客中解析了集合类Map和Set的使用方法，Map的实现类有TreeMap和HashMap，Set的实现类有TreeSet和HashSet，TreeMap和TreeSet的的底层实现就是二叉搜索树，这篇博客就会解析二叉搜索树和概念，以及如何实现二叉搜素树
二叉搜索树属于是一种特殊的二叉树，严格来说是要放到二叉树部分的，之所以放到Map&Set部分来解析，是因为在数据结构基础中，只有Map和Set的底层实现这里会用到二叉搜索树🐵（欢迎想复习二叉树的铁汁来访问该专栏前面的二叉树博客）
这个专栏的数据结构是代码都是用Java来写的，JavaSE专栏现在已经全部更新完成，铁汁们复习基础知识时非常推荐使用，可以试一下💪💪💪
🎇个人主页：洋不写bug的博客
🎇所属专栏：数据结构专栏
🎇复习Java基础知识：Java学习之旅，从入门到进阶
🎇铁汁们对于数据结构基础的各种核心知识（不太常用的也有😆），都可以在上面的数据结构专栏学习，专栏正在持续更新中🐵🐵，有问题可以写在评论区或者私信我哦~
1，二叉搜索树简介
二叉搜索树的英文是binarySearchTree，每个首字母的简写就是BST
最大度为2的树就是二叉树，二叉搜索树在这个的基础上，还有两个要求
- 如果左子树不为空，那么左子树的所有的key都应小于根节点的key
- 如果右子树不为空，那么右子树的所有的key都应大于根节点的key
二叉搜索树跟堆都是特殊的二叉树，也都有“大小关系”的要求：
- 二叉搜索树存在左右关系的要求：左 < 根 < 右
- 堆存在上下关系的要求：父节点 < 子节点
在二叉搜索树中对数据的查找，其实是类似于二分查找的

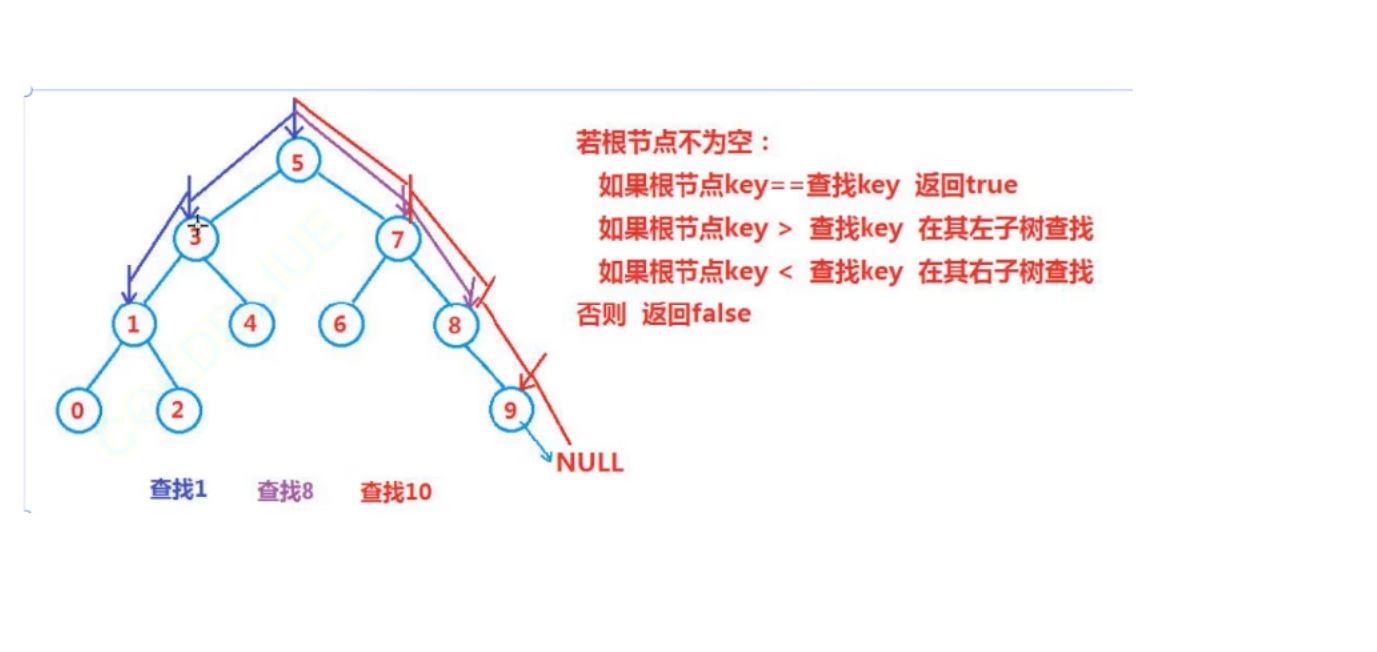

如下图，例如查找1，先判断要查找的元素比根节点小还是大；如果比根节点小，到左子树查找，再比较与左子树的根节点3的大小，仍然比3小，就到3的左子树去找，然后就找到了。
二叉搜索树中插入数据也是类似的道理拿一个数据，跟根结点比大小，如果比根结点大就往左子树中插入，比根结点小就往左子树中插入，比根结点大就往右子树中插入，接着再和左子树的根结点或者右子树的根结点比较大小，依次类推
因此，左子树中的元素都小于根结点，右子树中的所有元素都大于根结点，标准定义的二叉搜索树中默认不允许重复值
在数组的二分查找中，分出来的两个部分，都是均匀的，但是对于二叉搜索树来说，就不一定了，比较的次数是跟树的高度相关的。
一个二叉树有N个节点，如果左右高度比较均衡，那么高度就是logN，如果出现极端的情况，比如单枝树的情况，那么高度就变成N了，那么这时候的查找，就跟普通链表的遍历差不多，时间复杂度就是O(N)了。
二叉搜索树的时间复杂度
最坏：O（N）
理想：O（logN）
针对平衡的二叉搜索树来说，时间复杂度就是O(logN)
还有两种平衡度比较强的二叉搜索树，就是AVL树和红黑树
-
AVL树要求严格的平衡，代码并不是特别复杂，但是这种树的实用性很低，虽然查找的时候时间复杂度会比较理想，但是一旦删除插入元素，这个树的平衡就会被打破，就需要调整，频繁的调整，也是会影响效率的。
-
红黑树的实用价值比较高，它的要求比较均衡，但是代码实现特复杂，即使是简单的删除，也要考虑5种不同的情况。
这两种树属于数据结构部分进阶的内容，在面试还有工作中的实用是没有数据结构基础部分性价比高，但是肯定也是有用的，JavaSE、数据结构基础
、JavaEE、数据库等都学习完的铁汁，有时间可以学习下这些进阶数据结构，后面博主大概会出个进阶数据结构的专栏🐵🐵🐵
2，元素删除分析
删除元素，是二叉搜索树中比较复杂的一件事情了，首先需要找到要删除节点所在的位置，同时也要记录该节点的父节点的位置，也需要考虑各种各样的情况，需要铁汁们细品，这里就先来单独解析下元素删除操作
为什么要额外记录父节点的位置呢？
因为在学校或者面试中普遍使用的是孩子表示法，就是可以通过一个节点找出它的子节点，但是没法找出它的父节点，因此这里要额外的去记录父节点的位置。
把要删除的元素称为cur，cur的父节点称为parent，那cur的位置有四种情况：
- cur没有左右子树
- cur只有左子树
- cur只有右子树
- cur左右子树都有
接下来会结合代码来解析这四种情况分别要怎么处理：
①：cur没有子树：
这是最简单的一种情况，因为cur没有子树，直接删除掉cur即可，修改cur的父节点parent的left或者right的指向，这时候没有引用指向cur，cur就会被自动删除
//1,cur没有子树
if(cur.right == null && cur.left == null){
//1.1,如果cur就是root，就需要对root进行调整
if(cur == root){
//这时候整个树只有一个root节点，把root删除后，相当于树就成了空树
root = null;
return;
}
//1.2 cur不是root，同时cur是parent的左子树
if(cur == parent.left){
//这时候直接删除cur即可
parent.left = null;
return;
}
//1.3 cur不是root,同时是parent的右子树
if(cur == parent.right){
parent.right = null;
return;
}
//这里我们最后还是加个return，虽然理论上来说是不会走到这里的，但是为了稳妥还是加个。
return;
}
②：cur只有左子树，没有右子树
这里同样也分三种情况：
- cur是根节点，要删除cur，那么cur的左子树的第一个节点就变成了根节点（这个比较好理解，就不画图了）

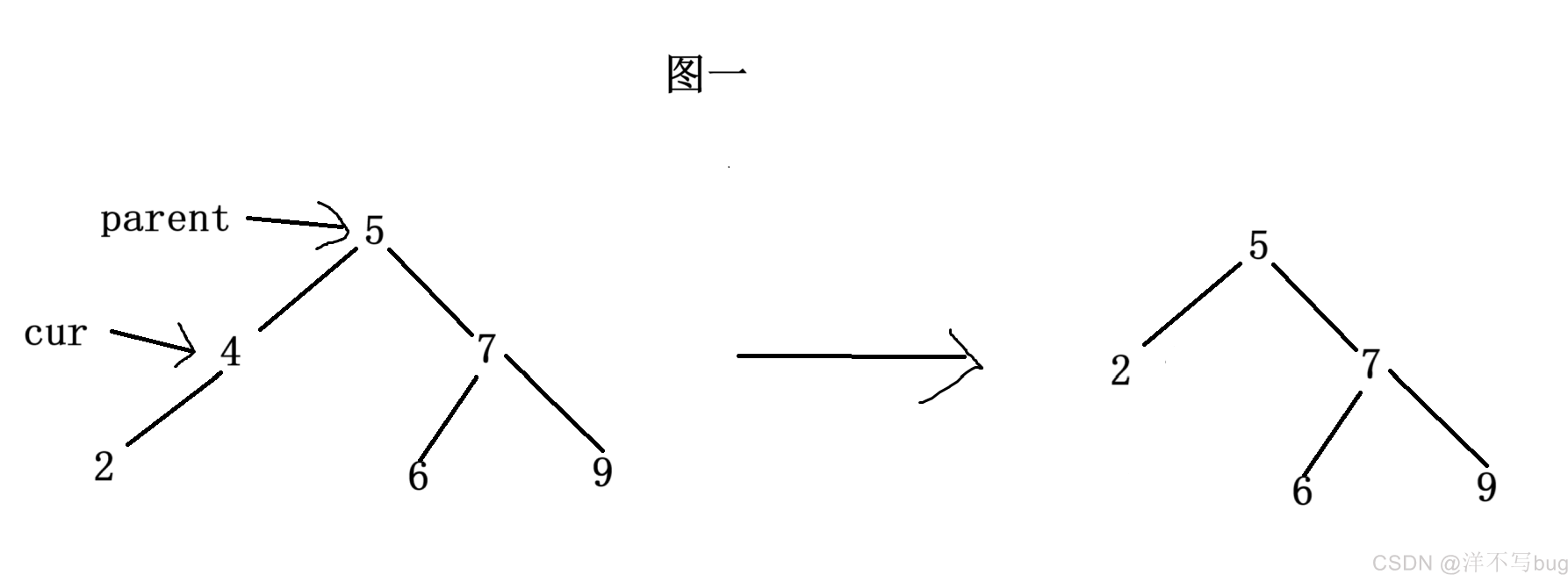

- cur是parent的左子树，要删除cur，让parent.left等于cur.left即可，如图一，要删除这个元素4，那么把5的左子树连上2就可以了

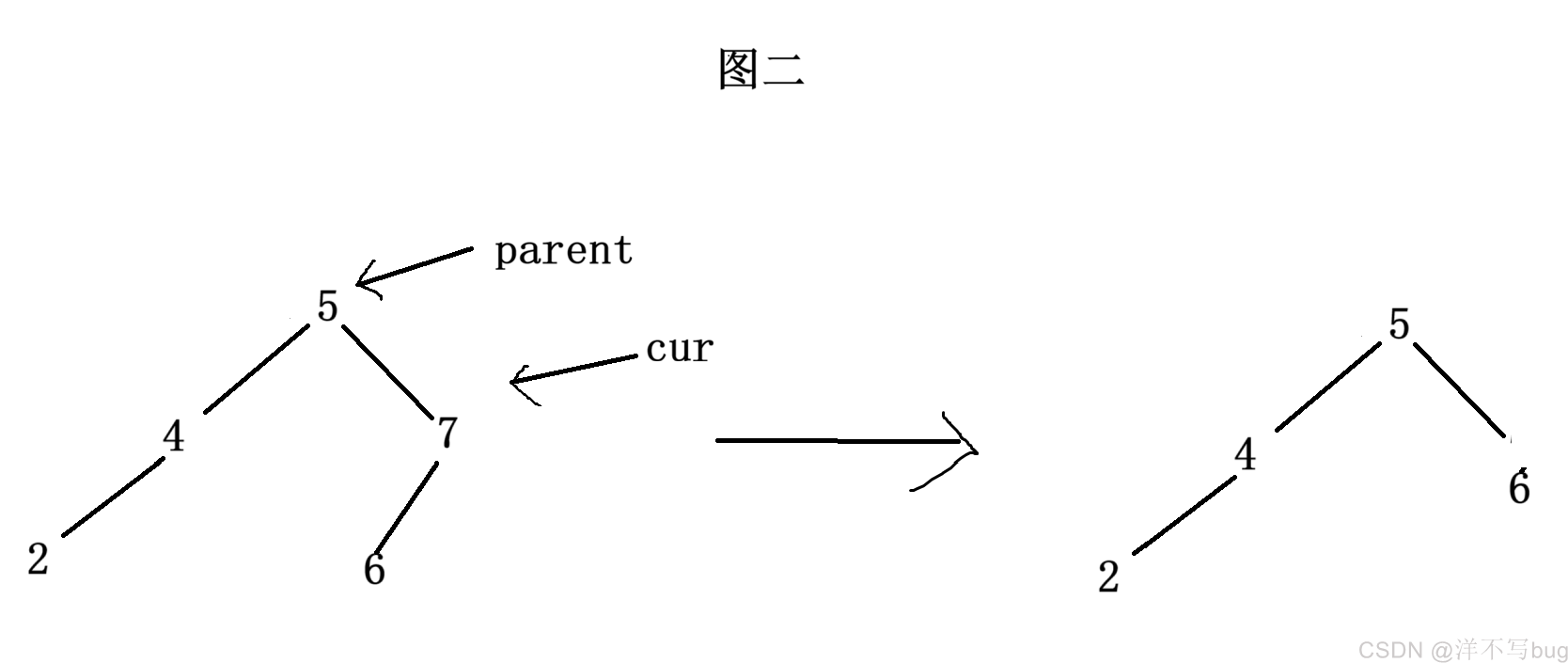

- cur是parent的右子树，要删除cur，把parent.right改为cur.left即可，如图2，要删除7，把5的右子树连上6即可
代码如下：
//2.cur只有左子树
if(cur.left != null && cur.right == null){
//2.1 cur为root
if(cur == root){
//cur的左子树的第一个节点就变成了根节点了
root = cur.left;
return;
}
//2.2 cur不是root，同时cur是parent的左子树
if(cur == parent.left){
parent.left = cur.left;
return;
}
//2.3 cur不是root，同时cur是parent的右子树
if(cur == parent.right){
parent.right = cur.left;
return;
}
return;
}
③：cur只有右子树
还是分三种情况：
- cur是根节点，让他的右子树的第一个节点变成根节点即可

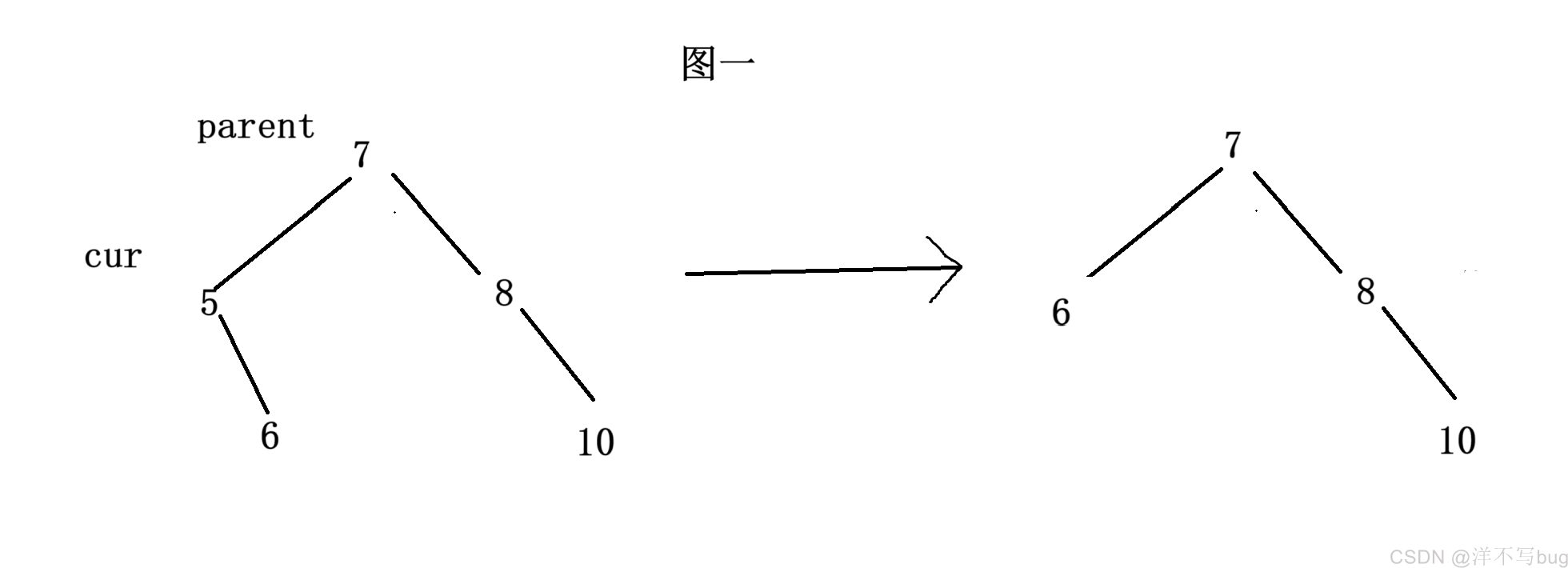

- cur是parent的左子树，parent.left = cur.right，如图一，要删除

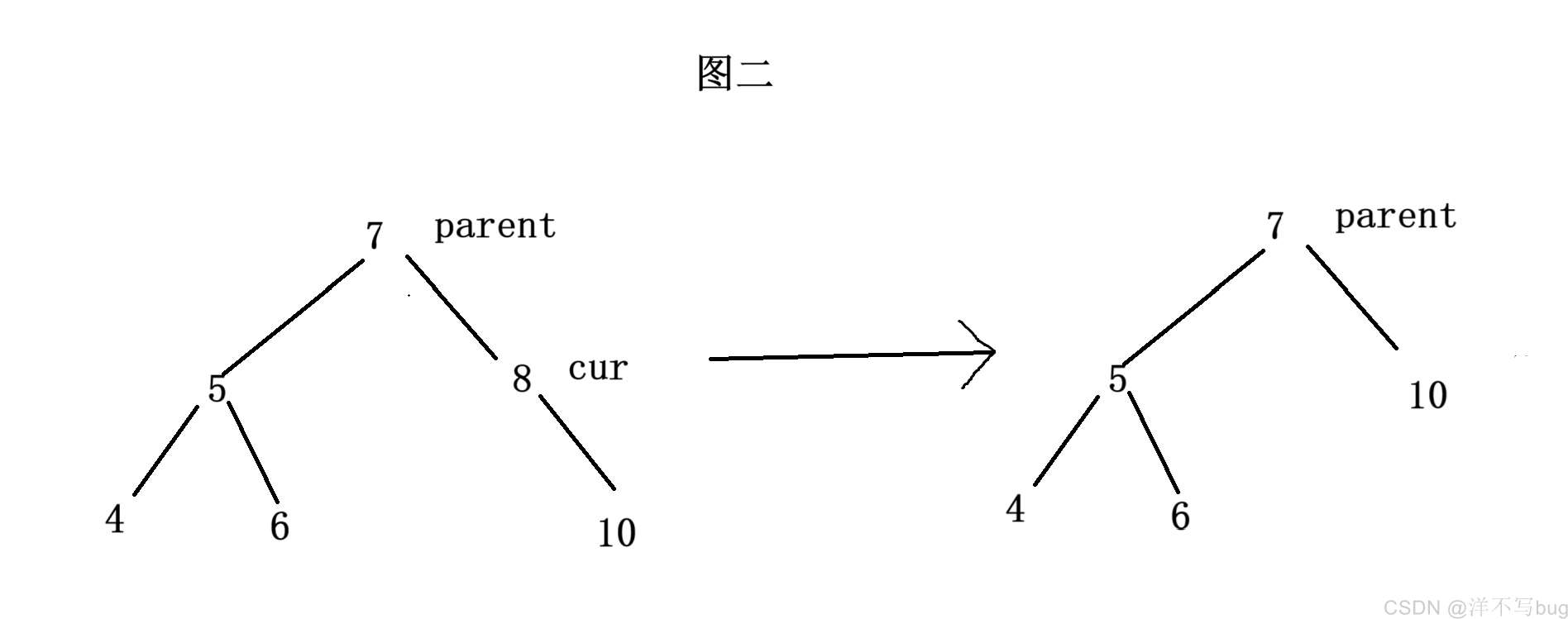

- cur是parent的右子树，parent.left = cur.right，如图二 ，要删除8，让7的右子树连上10即可
代码如下：
if(cur.right != null && cur.left == null){
//3.1 cur是根节点
if(cur == root){
root = cur.right;
return;
}
//3.2 cur不是根节点，且cur是parent的左子树
if(cur == parent.left){
parent.left = cur.right;
return;
}
//3.3 cur不是根节点，且cur是parent的右子树
if(cur == parent.right){
parent.right = cur.right;
return;
}
return;
}
④：cur左右子树都有
前面3种比较简单，第4种就稍微有点复杂了

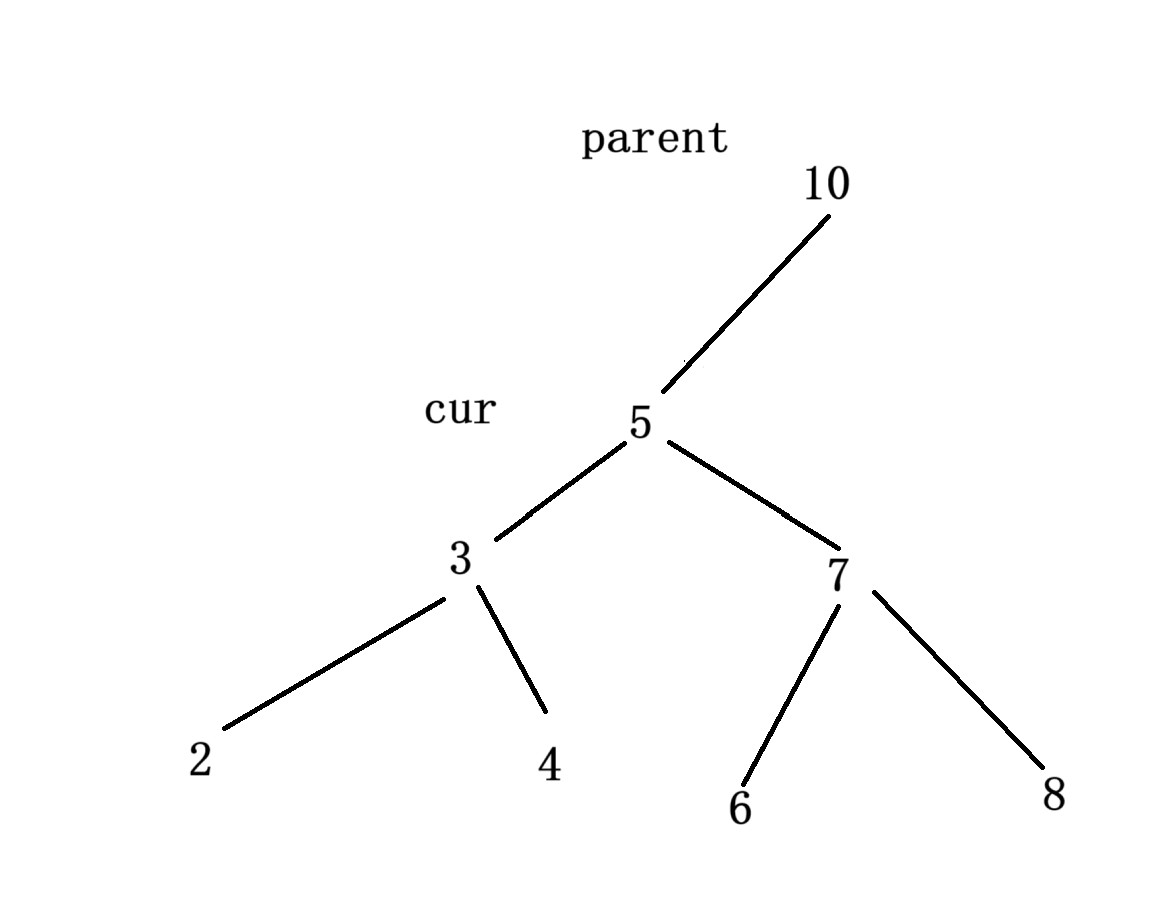

如下图，要删除5这个结点，但是5左右子树都有，那么显然就没有办法直接删除了，就可以使用 “替罪羊法”，那就是把cur(要删除的结点)的左子树的最右侧元素 或者 右子树的最左侧元素当作替罪羊，把cur的值改为替罪羊元素的值，接着把替罪羊元素删除即可

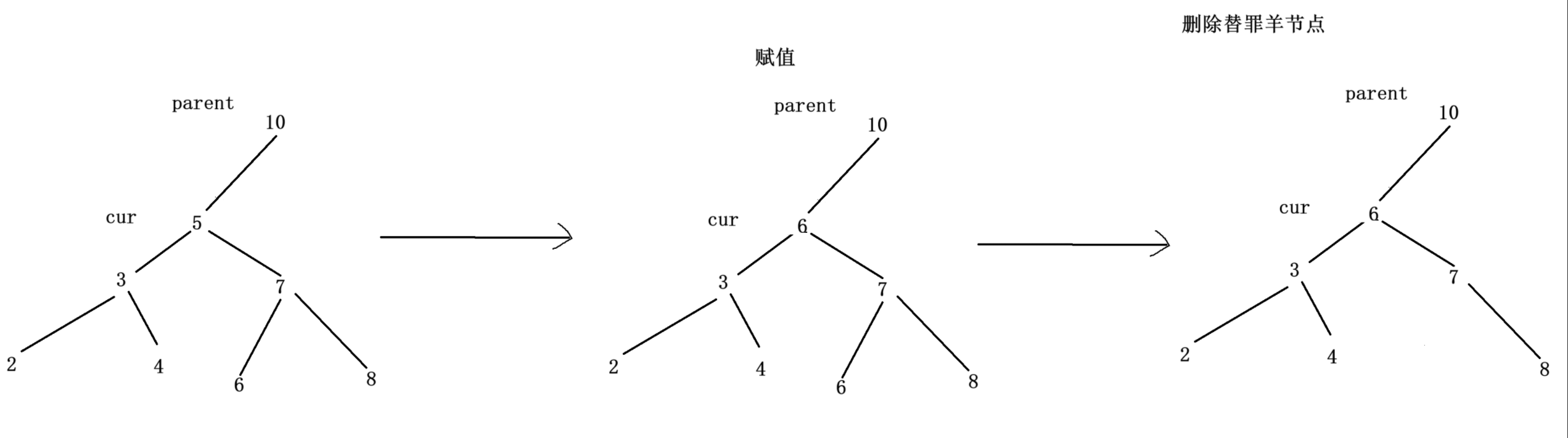

用左子树的最大值（最右侧元素）或者右子树中的最小值（最左侧元素）来当替罪羊都可以，如下图，用右子树的最左侧元素6来当替罪羊，右子树的最左侧结点的值是6，把这个结点的值赋值给cur，再删除这个替罪羊结点即可，步骤如下图
因为左子树的所有元素都是小于根结点的，右子树的所有元素都是大于根结点的，把左子树的最大值或者右子树的最小值换到根结点上，仍然是满足二叉搜索树的性质的
分析清楚后，代码逻辑就分为以下三步（这里用右子树的最小值当作替罪羊结点）：
- 利用while循环找到替罪羊；
- 进行移花接木，把cur的值换成替罪羊的值
- 删除替罪羊结点，替罪羊结点要不就是左右都为null，要不就是只有右子树（不可能有左子树，因为已经跳出了while循环，那么就直接goatParent.left = goat.right;即可）
// 4.cur有两个子树
if(cur.left != null && cur.right != null){
//第一步，先找到替罪羊
Node goat = cur.right;
Node goatParent = cur;
while(goat.left != null){
goatParent = goat;
goat = goat.left;
}
//这个while循环结束之后，goat指向的就是cur的右子树的最左侧节点
//第二步，移花接木，把替罪羊的值，赋值到cur节点中
cur.key = goat.key;
//第三步，删除goat节点（goat是没有左子树的，让goatParent直接连上goat的右子树即可）
//即使goat的右子树是空的，也不影响
goatParent.left = goat.right;
}
第三步删除替罪羊结点其实漏掉了一种情况，铁汁们可以细品一下，看能不能品出来🐵

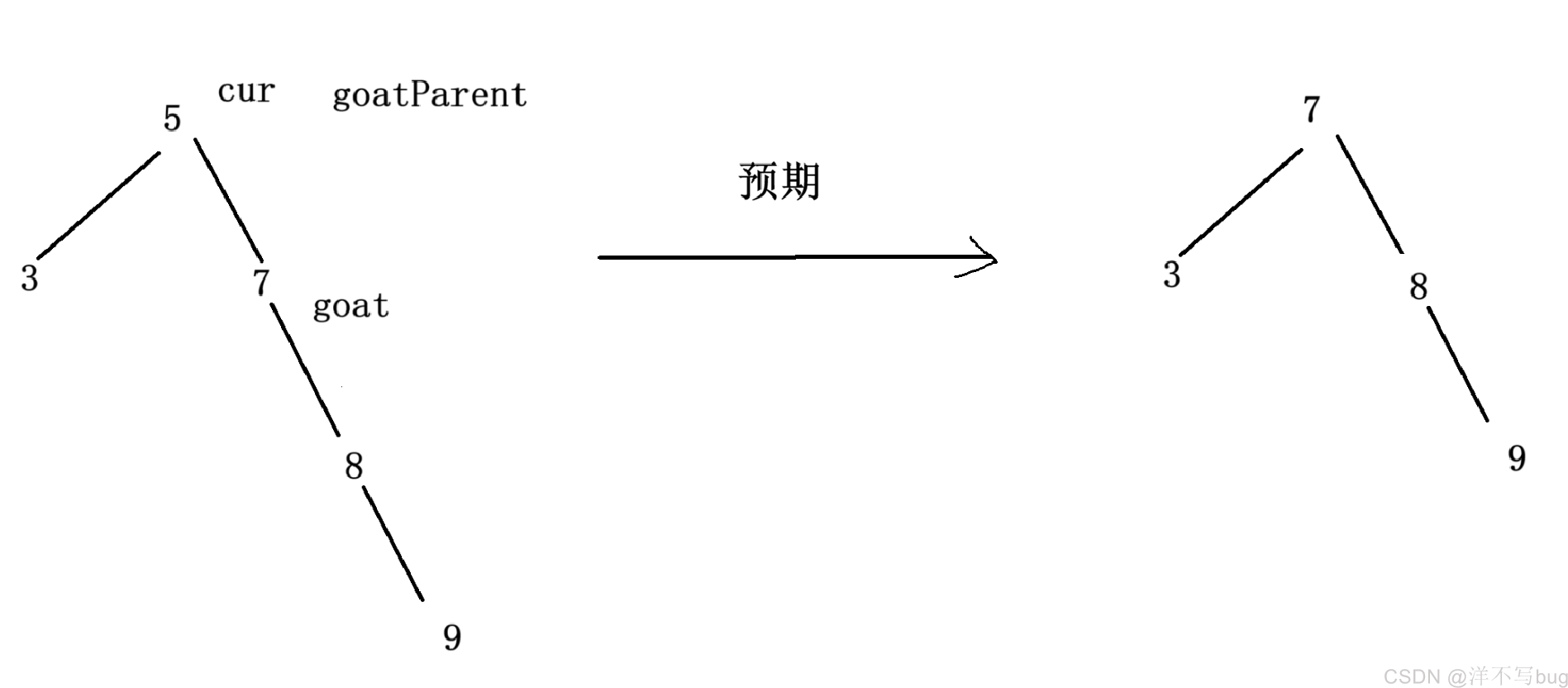

如下图，这种情况下，右子树没有左侧元素分支，这时候根本就不会进入while循环，我们预期是这样的：

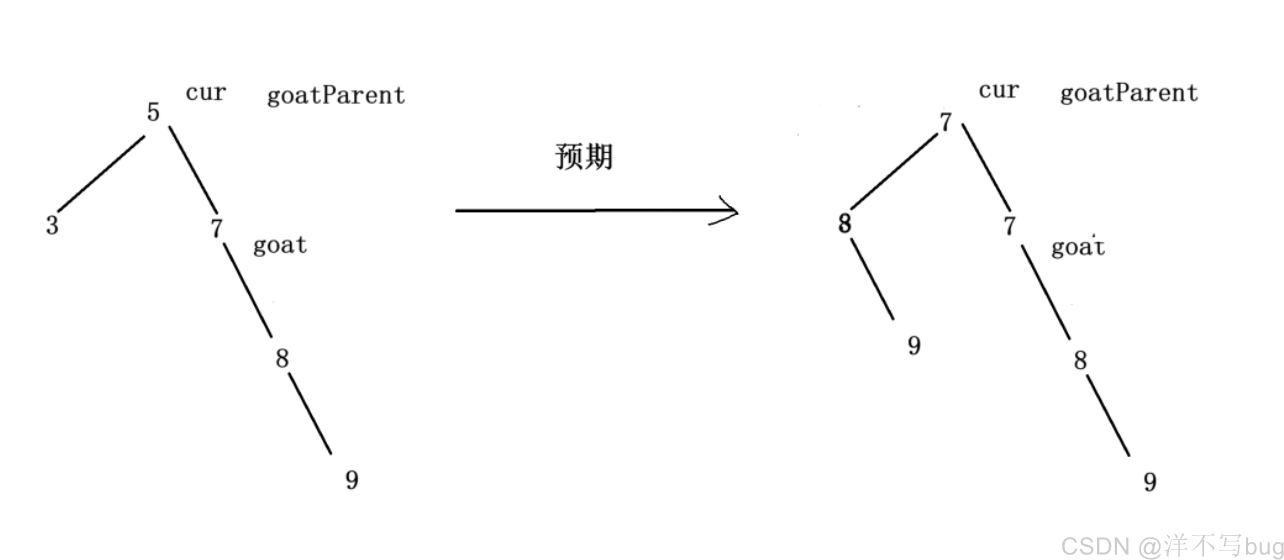

但是按照代码的操作，goatParent.left = goat.right，操作后就变成了下图这样，这时候该删除的goat结点没有删除，也把左子树上的数据给覆盖掉了😅
因此，第三步还要再加上一个判断，判断goat是否等于goatParent.left，来判断goatParent有没有在while循环中移动；如果移动了，就按正常流程来，如果没移动，就说明右子树没有左侧元素分支，就goatParent.right = goat.right;
//第三步，删除goat节点（goat是没有左子树的，让goatParent直接连上goat的右子树即可）
//即使goat的右子树是空的，也不影响
//这里还有一个坑，那就是没有触发while这段代码，那么goat就是goatParent的右子树
goatParent.left = goat.right;
if(goat == goatParent.left){
goatParent.left = goat.right;
}else{
goatParent.right = goat.right;
}
}
3，代码实现
1，插入操作
元素删除操作搞懂了，二叉搜索树代码就比较好写了，首先写个Node类，left和right引用默认为null
public class Node {
public int key;
Node left = null;
Node right = null;
public Node(int key) {
this.key = key;
}
}
接着创建BinarySearchTree类，里面写个插入方法，前序遍历方法，中序遍历方法，再写个print方法，来打印遍历的结果
insert方法逻辑如下：
- 传入元素key，创建结点，判断当前二叉树是否为空，如果为空，root = newHead
- 如果当前二叉树不为空，那就创建个cur和parent，cur初始时在root的位置，比较cur.key和key的大小关系，如果key < cur.key，cur就往左子树走，如果key > cur.key，cur就往右子树走，用parent计算cur的上一步位置，一直在while循环中重复该过程，直到cur的值为null
- 出while循环后，parent就是newNode的父结点，要判断key和parent.key的大小关系，确定newNode是加到parent的左边还是右边
public class BinarySearchTree {
//表示当前树的根节点
private Node root = null;
//把新的元素插入到树中
public void insert(int key){
Node newNode = new Node(key);
//如果当前树是空树的话，就直接用root指向新节点即可
if(root == null){
root = newNode;
return;
}
//如果是普通的树的话，就需要找到要插入的位置，再进行插入，
//cur用来找待插入元素的位置
//parent 记录 cur 的父元素
Node cur = root;
Node parent = null;
while(cur != null){
if(key < cur.key){
//比根节点的元素小，就往左找
parent = cur;
cur = cur.left;
}else if(key > cur.key){
//比根节点的元素大，就往右找
parent = cur;
cur = cur.right;
}else{
//对于相同的情况，其实是存在许多不同的处理方式
//我们这里是不允许重复的key出现的，这里就直接return即可
return;
}
}
//这个while循环走完以后，我们就得到了cur为null的情况,此时parent就是要插入元素的父节点
//这就需要把newNode插入到parent的子节点上
//这时候还要再判断一次新节点是插到parent的左子树，还是右子树上
if(key < parent.key){
parent.left = newNode;
}else{
parent.right = newNode;
}
}
public void preOrder(Node root){
if(root == null){
return;
}
System.out.print(root.key + " ");
preOrder(root.left);
preOrder(root.right);
}
public void inOrder(Node root){
if(root == null){
return;
}
inOrder(root.left);
System.out.print(root.key + " ");
inOrder(root.right);
}
public void print(){
System.out.println("前序遍历：");
preOrder(root);
System.out.println();
System.out.println("中序遍历：");
inOrder(root);
}
}
2，特征分析

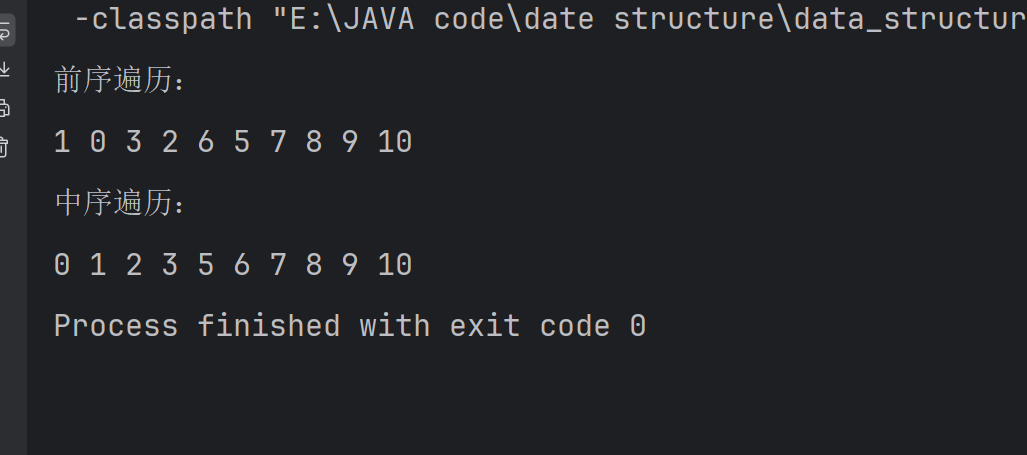

在main方法中测试下，中序遍历的结果是从小到大排序的，因为中序遍历的顺序是左—中—右，在二叉搜索树中，左边的元素小于根节点元素，而右边的元素是大于根节点元素的。
public class Test {
public static void main(String[] args) {
int [] arr = {1,3,2,6,5,7,8,9,10,0};
BinarySearchTree tree = new BinarySearchTree();
for(int key : arr){
tree.insert(key);
}
tree.print();
}
}

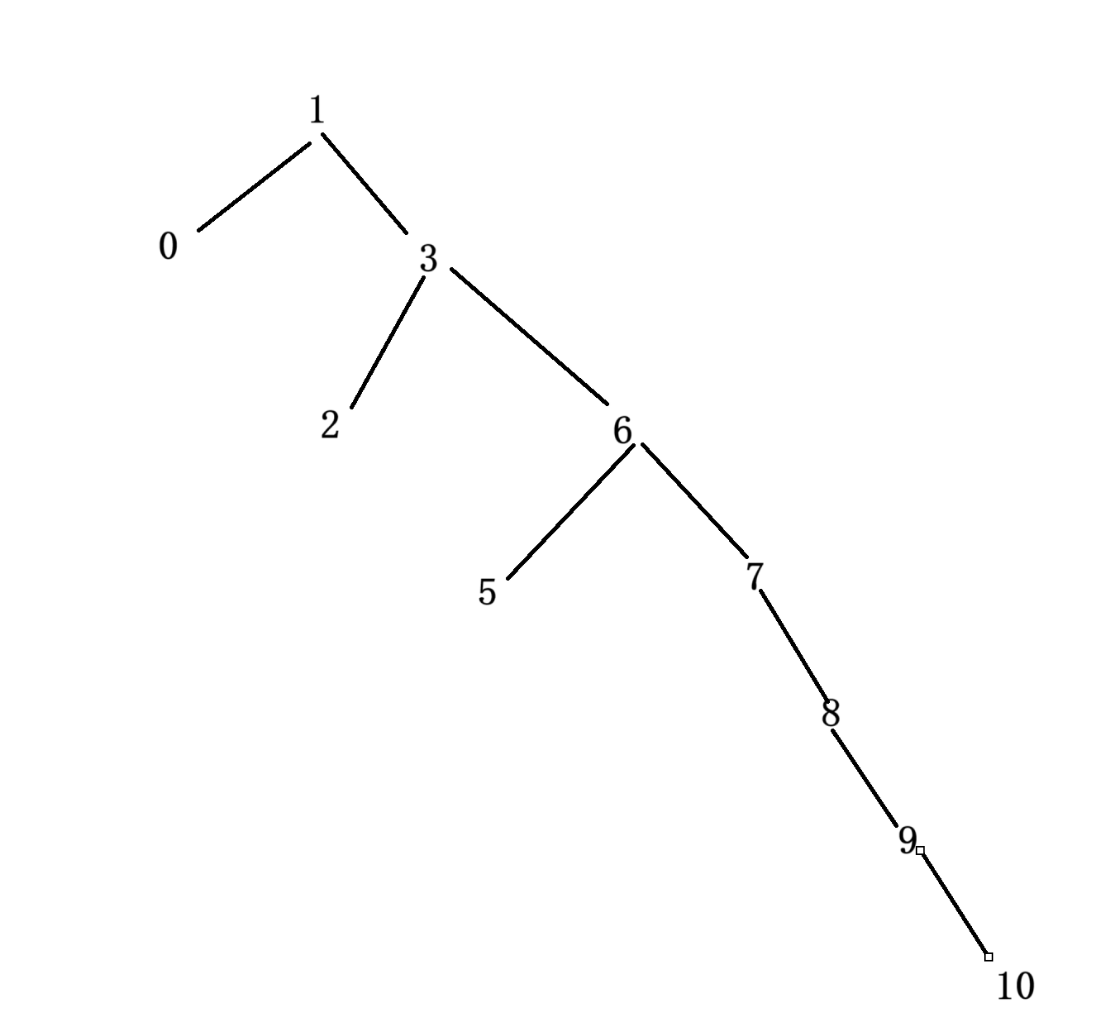

通过先序和中序遍历来画出二叉搜索树的样子，如下图（前面的二叉树（一）博客中解析了通过序列还原出二叉树的技巧，链接放在下面了，感兴趣的铁汁可以复习一下）
二叉树（一）

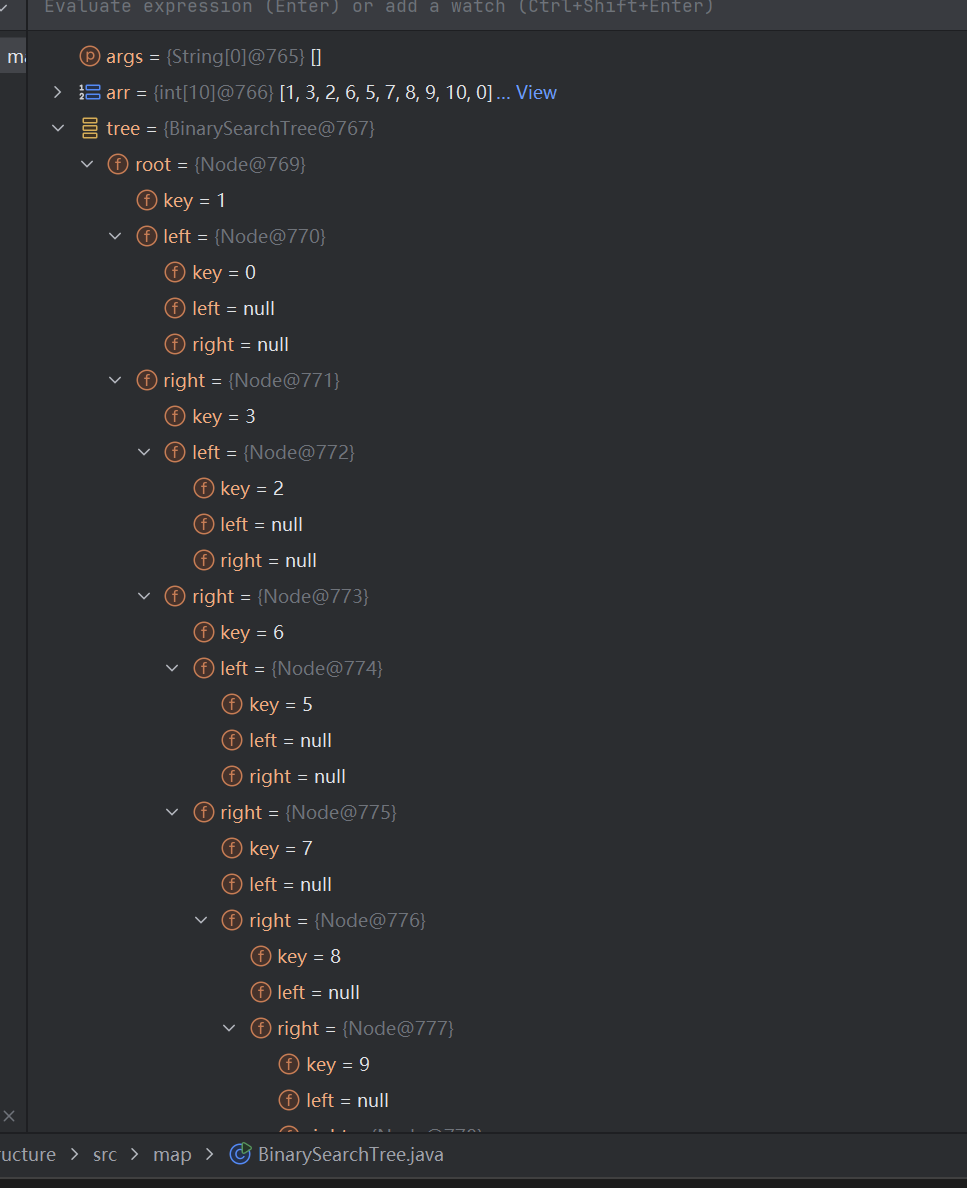

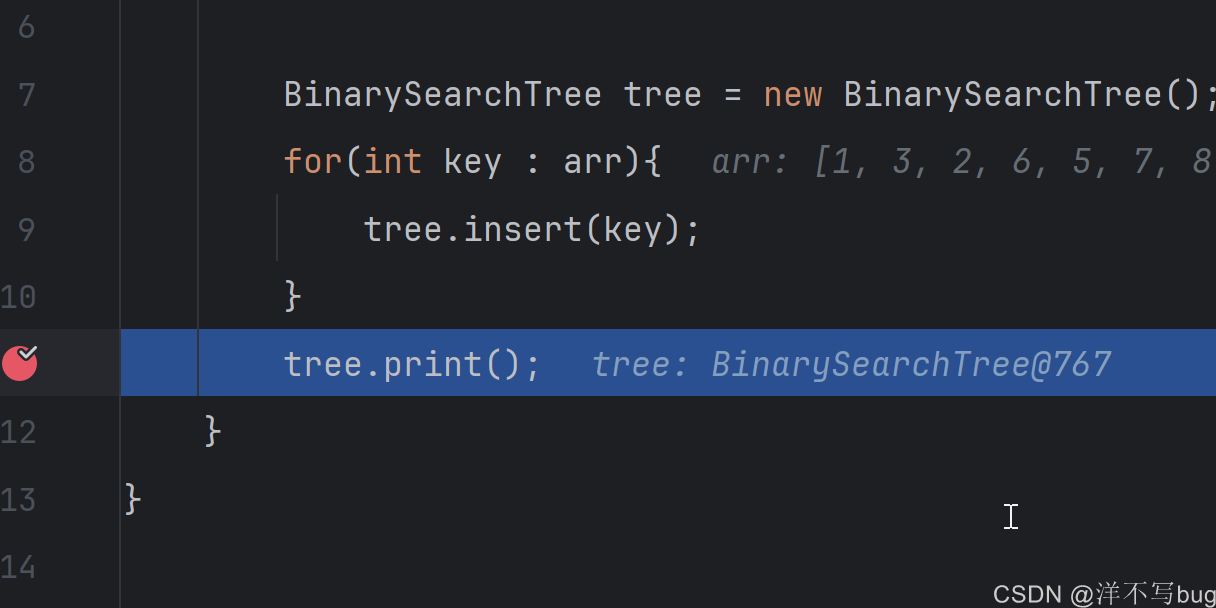

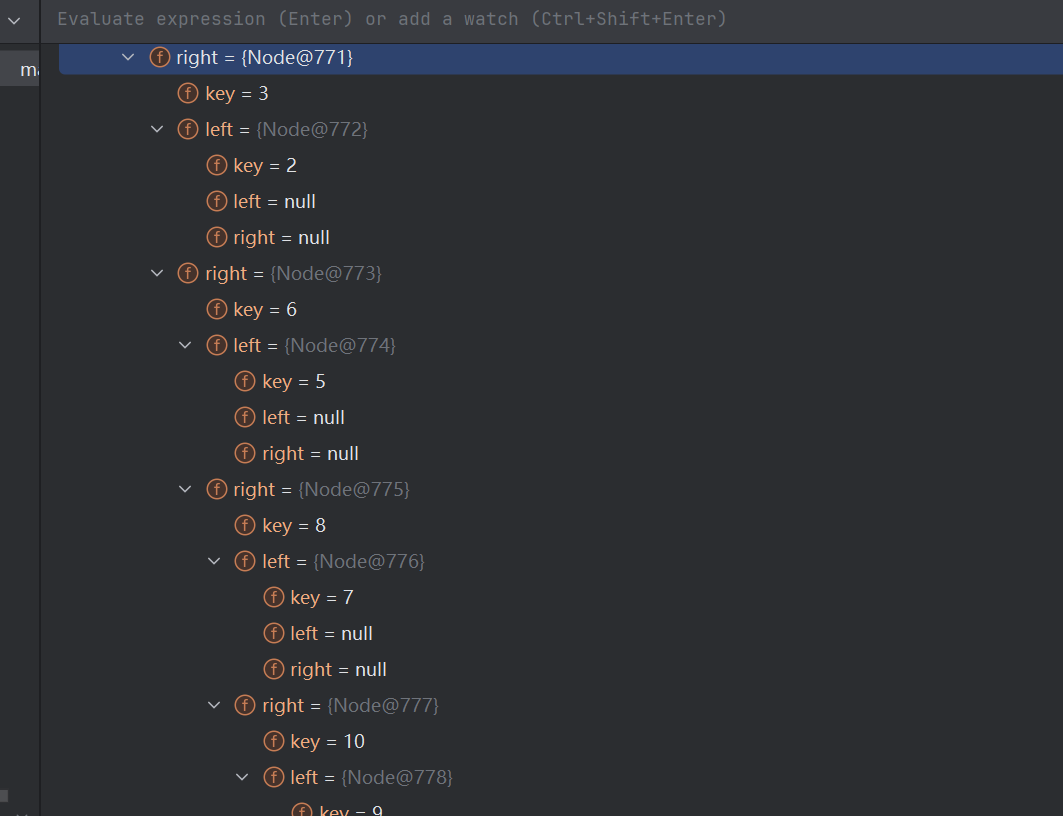

在IDEA中调试下，在main方法的tree.print()这里打上一个断点，执行到这里停下来时二叉搜索树就已经构建好了

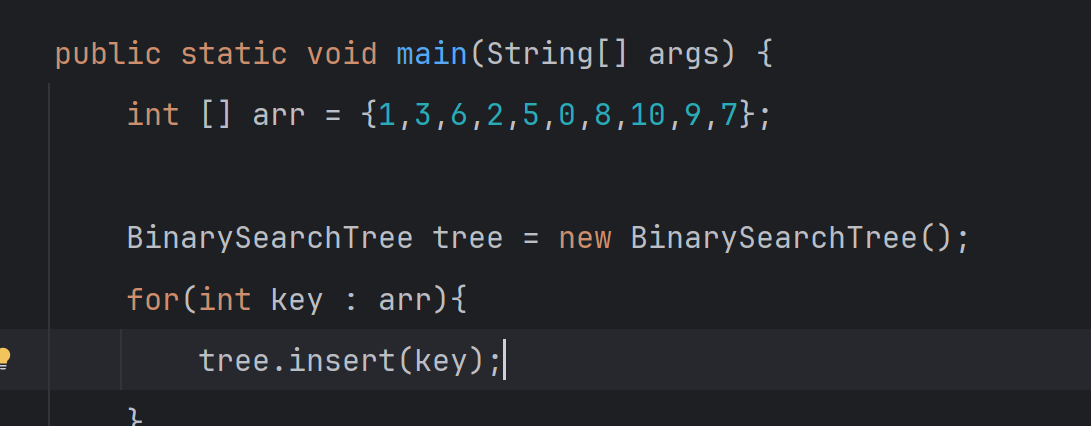

如果还是这些元素，插入的顺序不同，构建的二叉搜索树就也是不同的，测试如下：

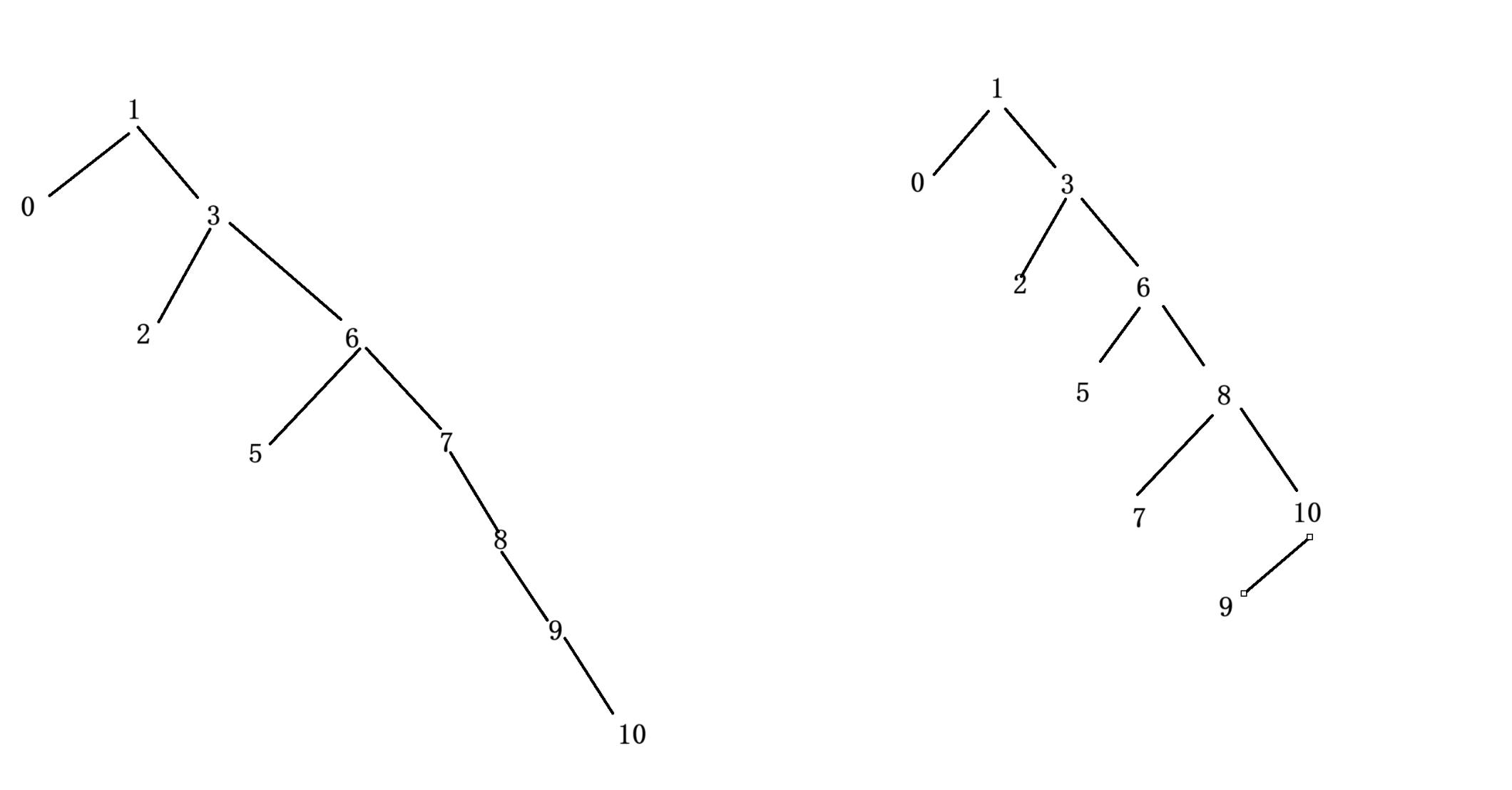

如下图，左边是第一次构造的，右面是第二次构造的，因此，二叉搜索树的是不稳定的。
3，查找操作
查找操作也不复杂，搞个cur，从root开始，判断要查找的值key和cur.key的大小关系，如果key大于cur.key，cur就往右子树上移动；如果key大于cur.key，cur就往左子树上移动，如果key小于cur.key，cur就往右子树上移动，key等于cur.key，就直接返回cur
如果二叉搜索树为空或者没有匹配到，就返回null
public Node find(int key){
if(root == null){
return null;
}
Node cur = root;
while(cur != null){
if(key < cur.key){
cur = cur.left;
}else if(key > cur.key){
cur = cur.right;
}else{
//相等，找到了
return cur;
}
}
//如果while循环完都没有找到，那么就没有查找到,说明不存在
return null;
}
要在main方法中测试，还要在Node类中重写一下toString()方法，清楚的打印出是哪个节点
public class Node {
public int key;
Node left = null;
Node right = null;
public Node(int key) {
this.key = key;
}
@Override
public String toString() {
return "Node{" +
"key=" + key +
", left=" + left +
", right=" + right +
'}';
}
}
public class Test {
public static void main(String[] args) {
int [] arr = {1,3,6,2,5,0,8,10,9,7};
BinarySearchTree tree = new BinarySearchTree();
for(int key : arr){
tree.insert(key);
}

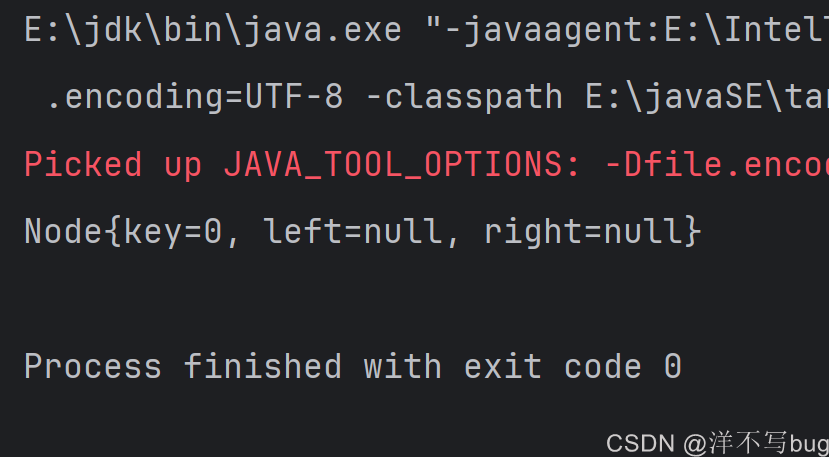

System.out.println(tree.find(0));
}
}
4，删除操作
删除操作还是比较复杂的，前面第2部分已经解析过了，这里就写下代码，这里分为两个方法来实现，在remove方法中传入key，在while循环中进行匹配，找到要删除的元素cur和该元素的父结点parent
public void remove(int key){
if(root == null){
return;
}
Node cur = root;
Node parent = null;
while(cur != null){
if(key > cur.key){
//比根节点的值大，就去根节点的右面找
parent = cur;//更新父节点的位置
cur = cur.right;
}else if(key < cur.key){
parent = cur;
cur = cur.left;
}else{
//相等，直接进行删除操作即可
removeNode(parent,cur);
return;
}
}
}
在remove方法中找到待删除元素cur和其父结点parent后，就调用removeNode方法，传入cur和parent，在2.元素删除分析中已经分析过逻辑了，这部代码要考虑的情况分支是非常多的，需要铁汁们细品代码如下：
public void removeNode(Node parent,Node cur){
//共分为4大种情况
//1,cur没有子树
if(cur.right == null && cur.left == null){
//1.1,如果cur就是root，就需要对root进行调整
if(cur == root){
//这时候整个树只有一个root节点，把root删除后，相当于树就成了空树
root = null;
return;
}
//1.2 cur不是root，同时cur是parent的左子树
if(cur == parent.left){
//这时候直接删除cur即可
parent.left = null;
return;
}
//1.3 cur不是root,同时是parent的右子树
if(cur == parent.right){
parent.right = null;
return;
}
//这里我们最后还是加个return，虽然理论上来说是不会走到这里的，但是为了稳妥还是加个。
return;
}
//2.cur只有左子树
if(cur.left != null && cur.right == null){
//2.1 cur为root
if(cur == root){
//cur的左子树的第一个节点就变成了根节点了
root = cur.left;
return;
}
//2.2 cur不是root，同时cur是parent的左子树
if(cur == parent.left){
parent.left = cur.left;
return;
}
//2.3 cur不是root，同时cur是parent的右子树
if(cur == parent.right){
parent.right = cur.left;
return;
}
return;
}
//3.cur只有右子树
if(cur.right != null && cur.left == null){
//3.1 cur是根节点
if(cur == root){
root = cur.right;
return;
}
//3.2 cur不是根节点，且cur是parent的左子树
if(cur == parent.left){
parent.left = cur.right;
return;
}
//3.3 cur不是根节点，且cur是parent的右子树
if(cur == parent.right){
parent.right = cur.left;
return;
}
return;
}
// 4.cur有两个子树
if(cur.left != null && cur.right != null){
//这时候就无需考虑cur是不是根节点的情况了，因为这里并没有真正删除cur指向的节点，即使cur是root.
//也无需修改root的指向，因为实际找寻的是“替罪羊节点”
//首先要找到右子树中的最小值，=> 替罪羊
//后续删除替罪羊，同时把替罪羊的父节点记录一下
//第一步，先找到替罪羊
Node goat = cur.right;
Node goatParent = cur;
while(goat.left != null){
goatParent = goat;
goat = goat.left;
}
//这个while循环结束之后，goat指向的就是cur的右子树的最左侧节点
//第二步，移花接木，把替罪羊的值，赋值到cur节点中
cur.key = goat.key;
//第三步，删除goat节点（goat是没有左子树的，让goatParent直接连上goat的右子树即可）
//即使goat的右子树是空的，也不影响
//这里还有一个坑，那就是没有触发while这段代码，那么goat就是goatParent的右子树
if(goat == goatParent.left){
goatParent.left = goat.right;
}else{
goatParent.right = goat.right;
}
}
}
结语
- 二叉搜索树实现这里也没有用到复杂的递归，主要是删除操作比较复杂，需要分多种情况讨论，写这个删除操作是非常考验代码能力的
- TreeSet和TreeMap的底层是红黑树，也就是改进版本的二叉搜索树，能够保证增删查的时间复杂度为O(logN)，当需要元素/key有序时，就用TreeSet/TreeMap
.以上就是今天的所有内容啦～完结撒花～🥳🎉🎉
