本文讲述了作者在学习DSP28335时对中断的理解，通过分析GPIO配置和矩阵按键的原理，详细讲解了EXTI1初始化过程，包括GPIO的时钟开启、输入输出模式设置以及中断触发机制。

时间：2024年3月29日09点50分
在学习DSP28335过程中，对于中断没有很好的理解，因此重新通过一天的时间学习了以下中断的内容。下面就就是学习过程中的思路。

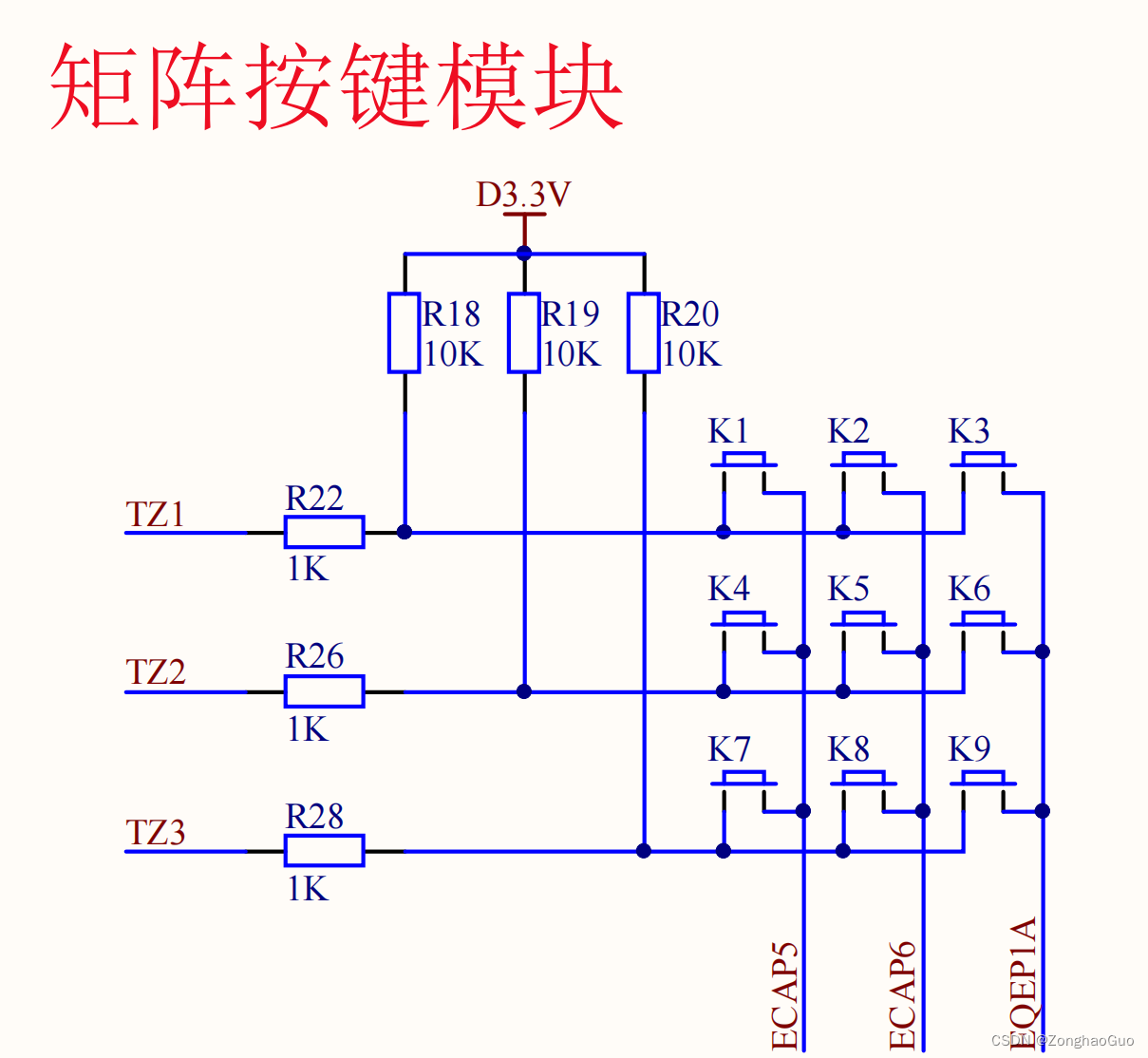

我们以前也学过stm32的中断，与stm32的中断类似，28335的中断也是需要设相应的寄存器。以普中的教学视频为例，使用按键key1 kye4 触发中断。我们先看看按键对应的原理图。
在这里插入图片描述
)

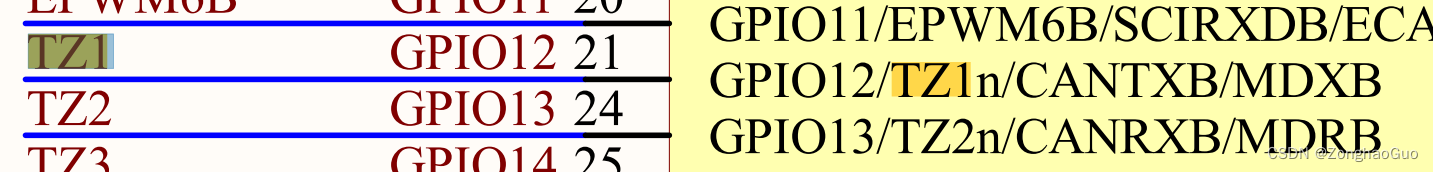

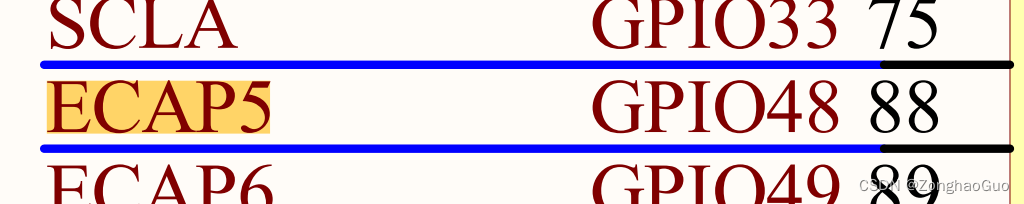

从上图可以看出，TZ1和TZ2分别对应GPIO12和GPIO13，ECAP5对应GPIO48。首先我们设置GPIO48为低电平，这样就相当于接地，由于矩阵按键设置了上拉电阻，因此在按键key1 key4未按下时，TZ1，TZ2对应高电平，只有当按键按下，TZ1，TZ2的输入为低电平，当按键再次松开时又被拉回高电平。关于上拉电阻的知识请看这篇文章。链接

根据上述对GPIO的分析我们先看看对应的GPIO端口如何配置：

void EXTI1_Init(void)
{
	EALLOW;//允许对寄存器写操作
	SysCtrlRegs.PCLKCR3.bit.GPIOINENCLK = 1;    // GPIO input clock
	EDIS;//不允许对寄存器写操作

	EALLOW;
	//KEY端口配置
	GpioCtrlRegs.GPAMUX1.bit.GPIO12=0;//将gpio12设置成通用输入输出功能
	GpioCtrlRegs.GPADIR.bit.GPIO12=0;//将gpio12设置成输入模式
	GpioCtrlRegs.GPAPUD.bit.GPIO12=0;//使能gpio12的上拉功能
	GpioCtrlRegs.GPAQSEL1.bit.GPIO12 = 0;        // 设置gpio12的不采样

	GpioCtrlRegs.GPBMUX2.bit.GPIO48=0;//将gpio48设置成通用输入输出功能
	GpioCtrlRegs.GPBDIR.bit.GPIO48=1;//将gpio48设置成通用输出输出功能
	GpioCtrlRegs.GPBPUD.bit.GPIO48=0;//使能gpio48的上拉功能
	GpioDataRegs.GPBCLEAR.bit.GPIO48=1;//将gpio48设置成低电平
	EDIS;

	EALLOW;
	GpioIntRegs.GPIOXINT1SEL.bit.GPIOSEL = 12;   // XINT1是GPIO12
	//选择GPIO的
	EDIS;

	EALLOW;	// 修改被保护的寄存器，修改前应添加EALLOW语句
	PieVectTable.XINT1 = &EXTI1_IRQn;//中断函数的名称EXTI1_IRQn
	EDIS;   // EDIS的意思是不允许修改被保护的寄存器

	PieCtrlRegs.PIEIER1.bit.INTx4 = 1;          // 使能PIE组1的INT4

	XIntruptRegs.XINT1CR.bit.POLARITY = 0;      // 下降沿触发中断
	XIntruptRegs.XINT1CR.bit.ENABLE= 1;        // 使能XINT1

	IER |= M_INT1;                              // 使能CPU中断1（INT1）
	EINT;                                       // 开全局中断
	ERTM;
}

由于是初次接触，我们一点一点的分析代码的含义：
SysCtrlRegs.PCLKCR3.bit.GPIOINENCLK = 1; // GPIO input clock 开启GPIO时钟
为什么这段代码这样写，如此就能开启GPIO的时钟吗？答案是可以的，我们看一下说明：

在这里插入图片描述

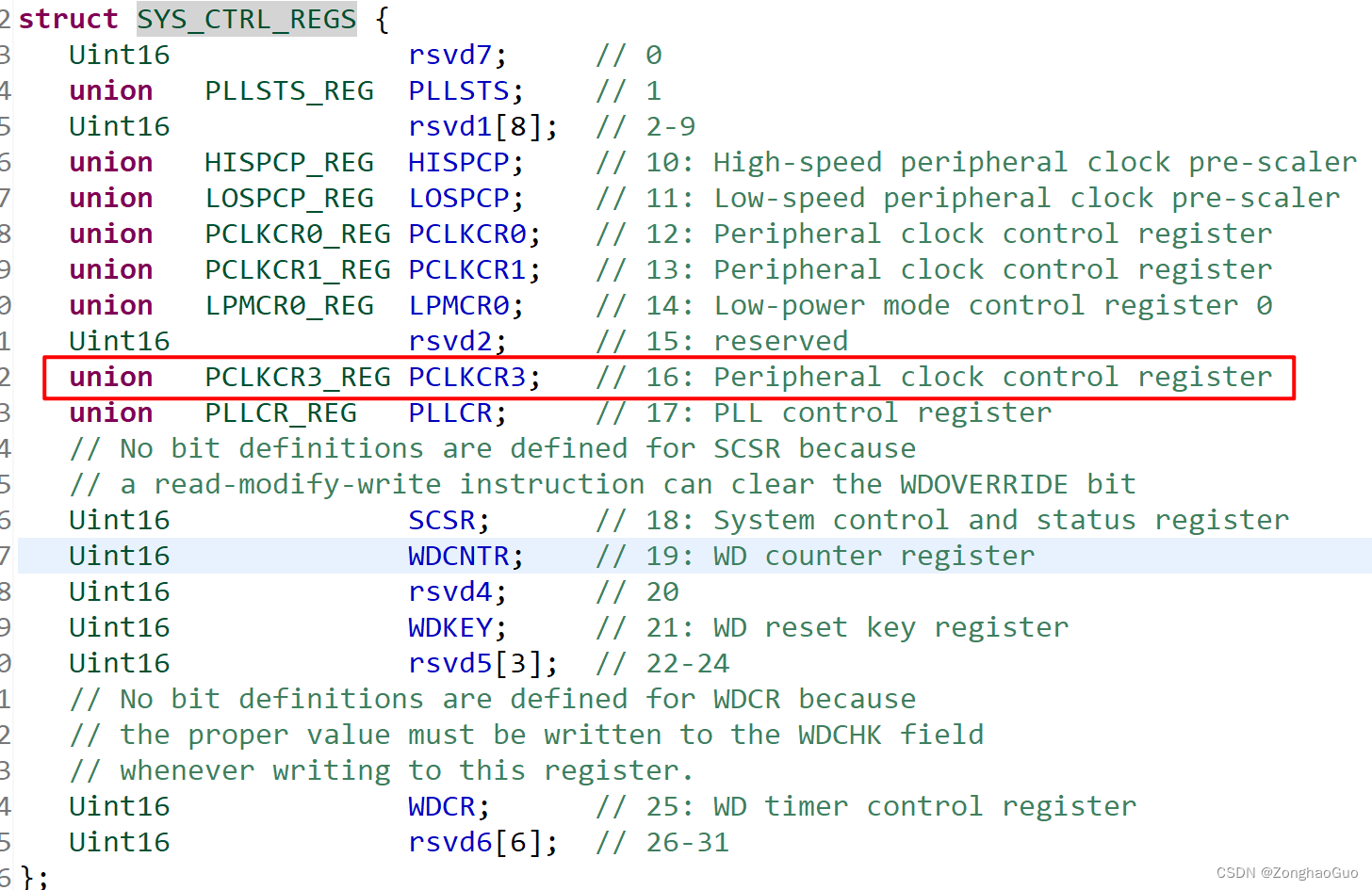

通过SysCtrlRegs结构体，我们可以看出SysCtrlRegs包含PCLKCR3

在这里插入图片描述

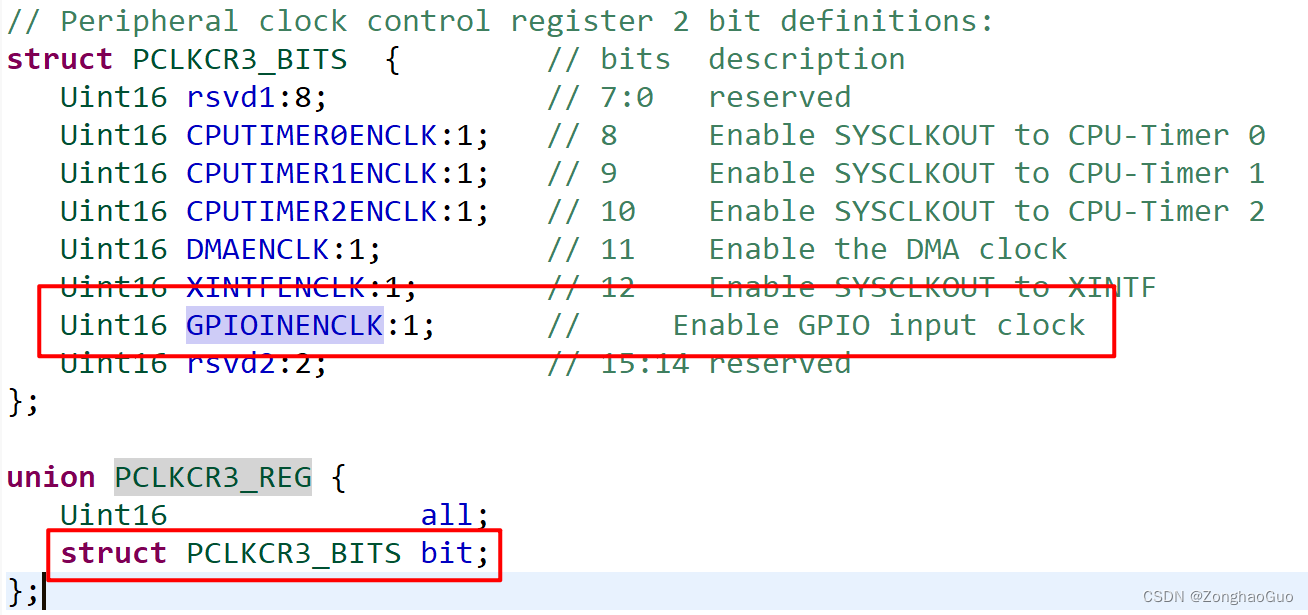

PCLKCR3这个联合体前16位预留，PCLKCR3_BITS中的GPIOINENCLK可以使能GPIO的输入时钟。
因此就有了这行代码SysCtrlRegs.PCLKCR3.bit.GPIOINENCLK = 1; // GPIO input clock 开启GPIO时钟

接着往下看这行代码：GpioCtrlRegs.GPAMUX1.bit.GPIO12=0;

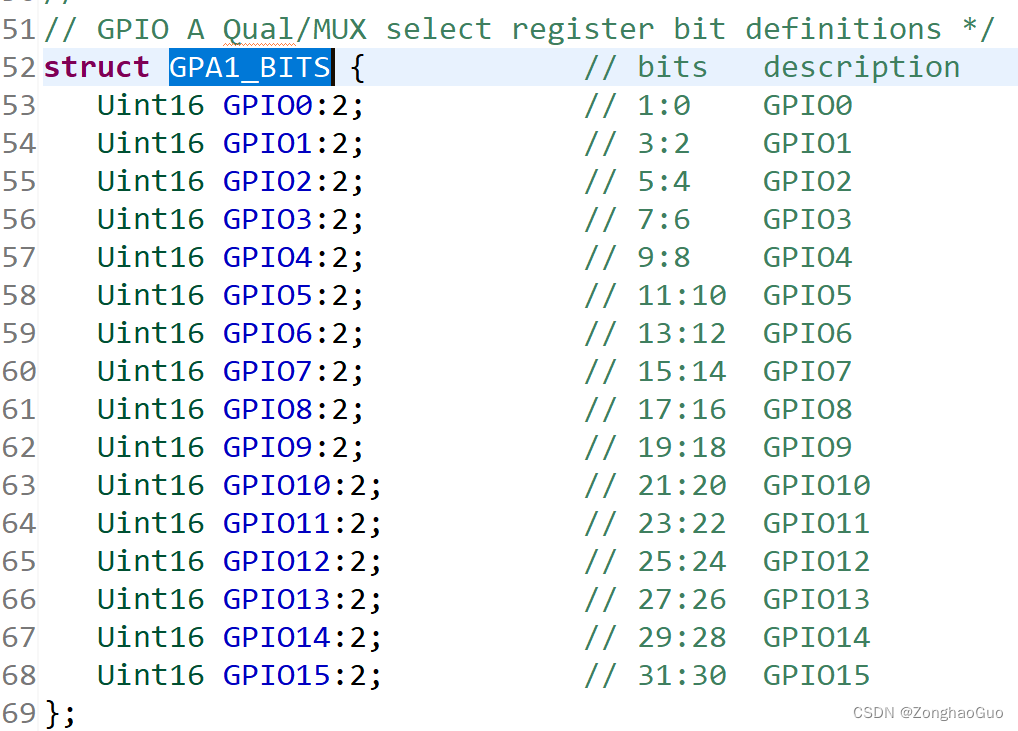

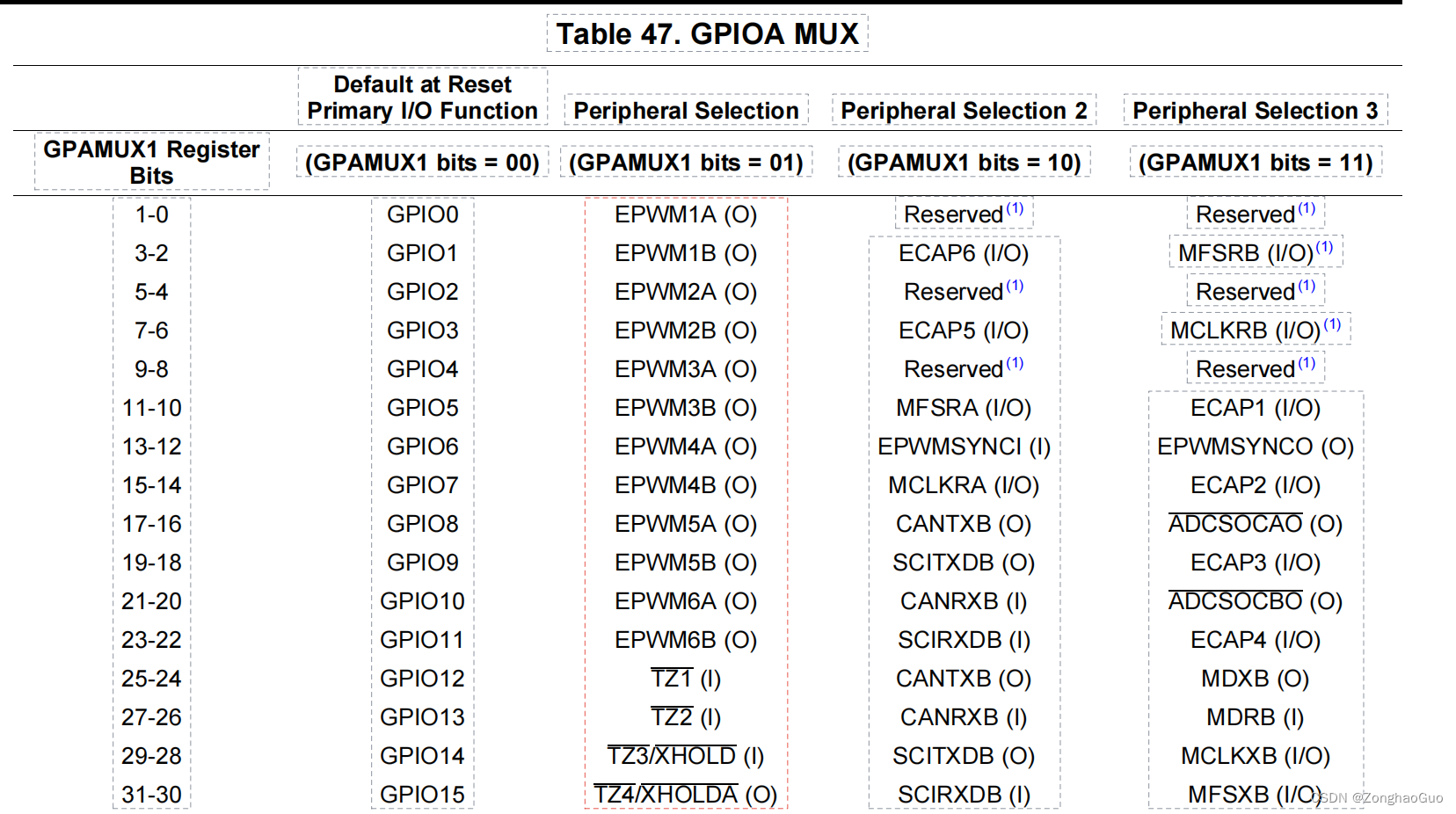

一个GPIO引脚有多个功能我们以GPIO7为例（为什么以7为例呢，因为参考手册上就是以7为例，我为了方便也以7为例）：从下面两个图中可以知道，GPIO7是14，15位，将此位设置成 00 则默认通用输入输出功能，将其设置成01则设置为EPWM功能，将其设置成MCLKRA功能（我也不知道这是啥功能，有啥用QAQ），将其设置成11则设置成ECAP功能
在这里插入图片描述

在这里插入图片描述

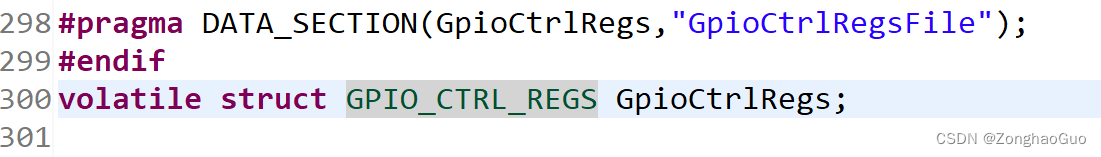

再看看GpioCtrlRegs（GPIO控制寄存器）
在这里插入图片描述

在这里插入图片描述

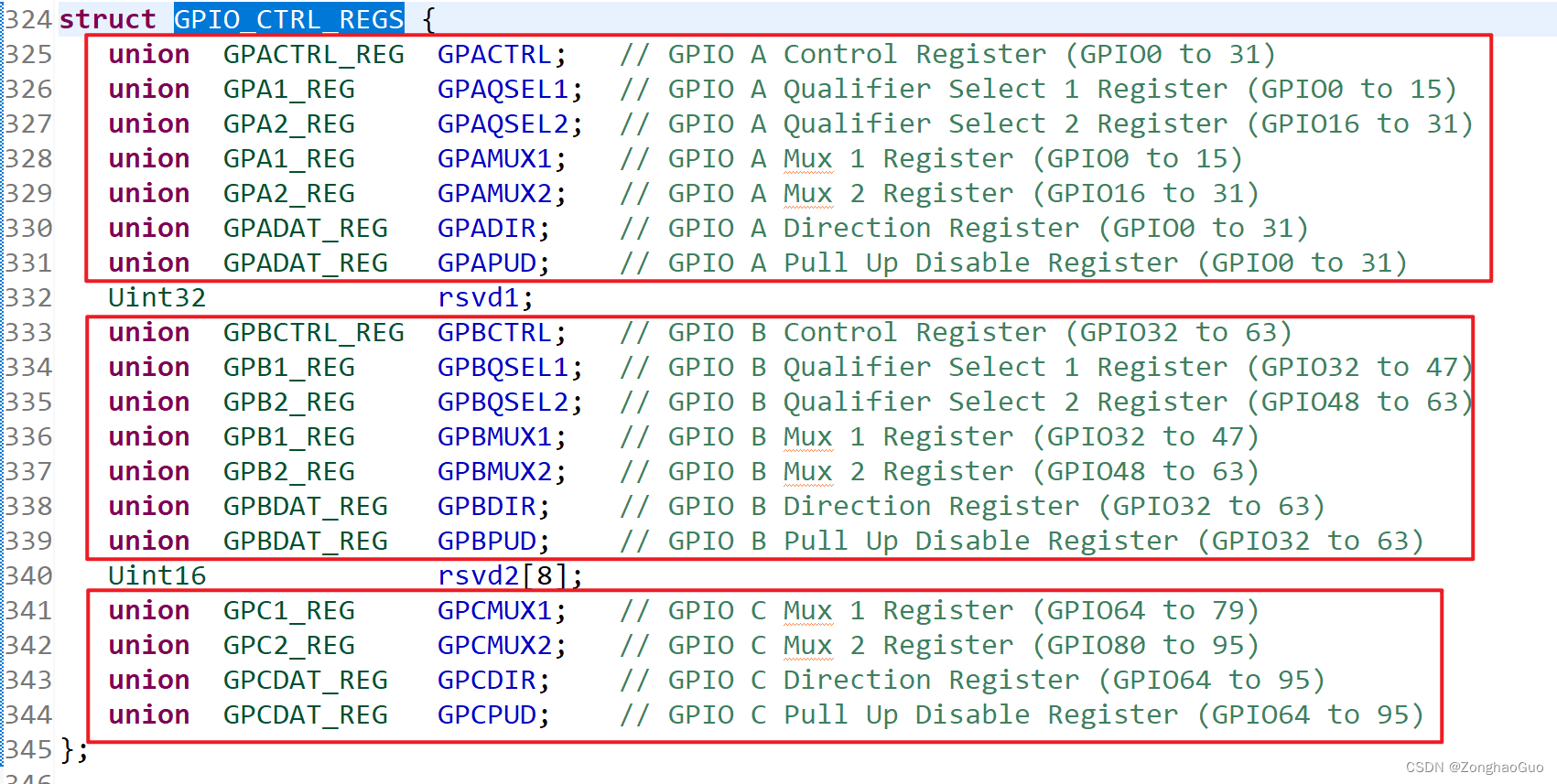

也就是说GpioCtrlRegs可以控制GPIOA B C三个端口，共96个引脚，这个96很熟悉啊，在后面中断的学习中会再次见到。

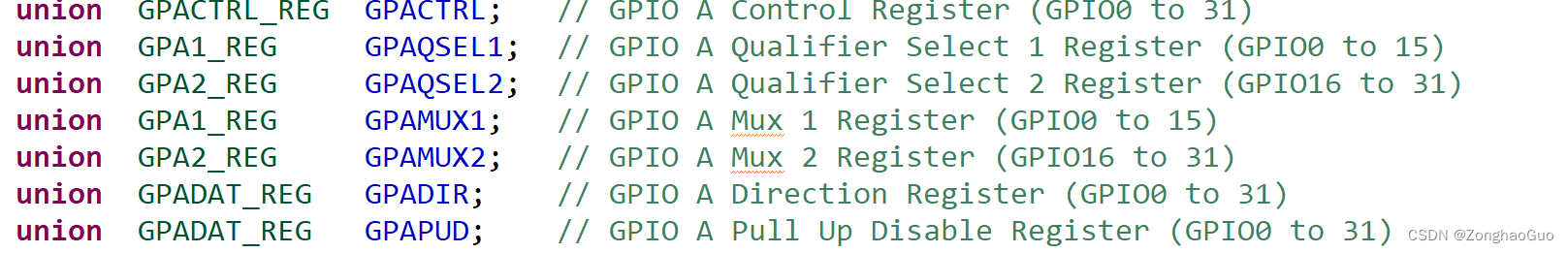

接下来我们先看GPIOA的这一部分的内容
在这里插入图片描述

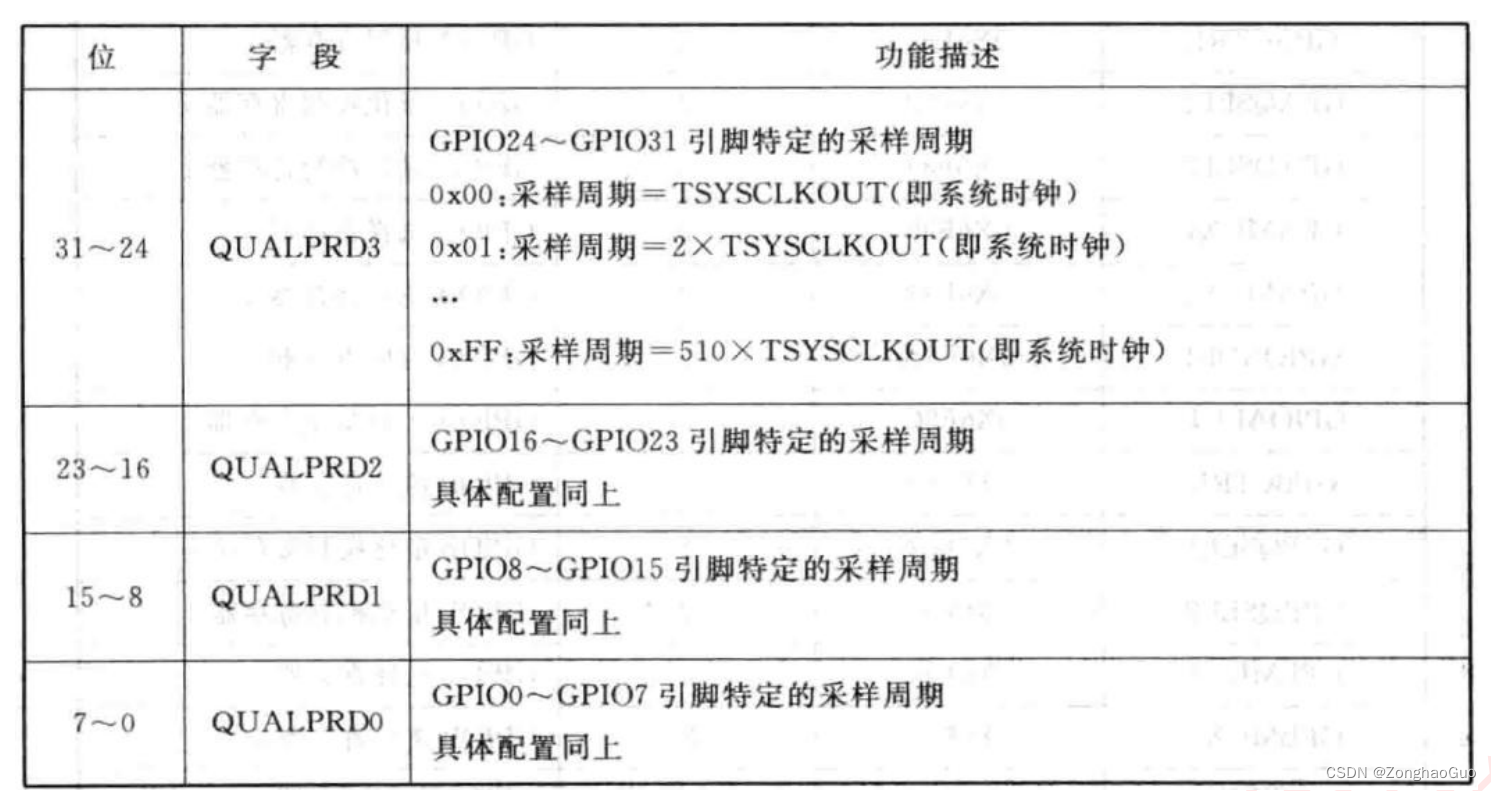

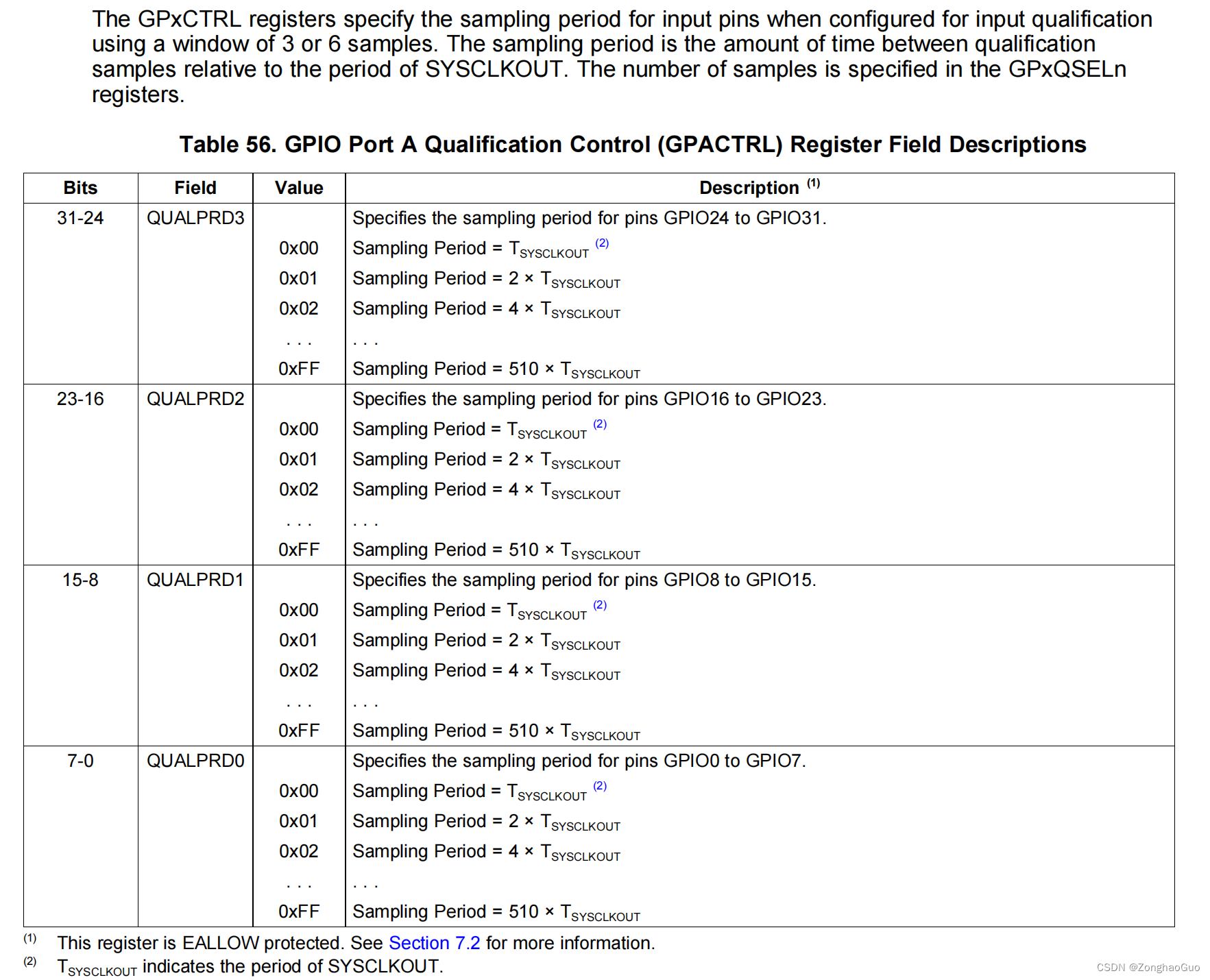

GPACTRL 寄存器将为输入引脚指定采样周期，GPACTRL 为输入引脚 0-31 指定采样周期，GPACTRL 位功能描述如下：

英文原版：

GPAQSEL

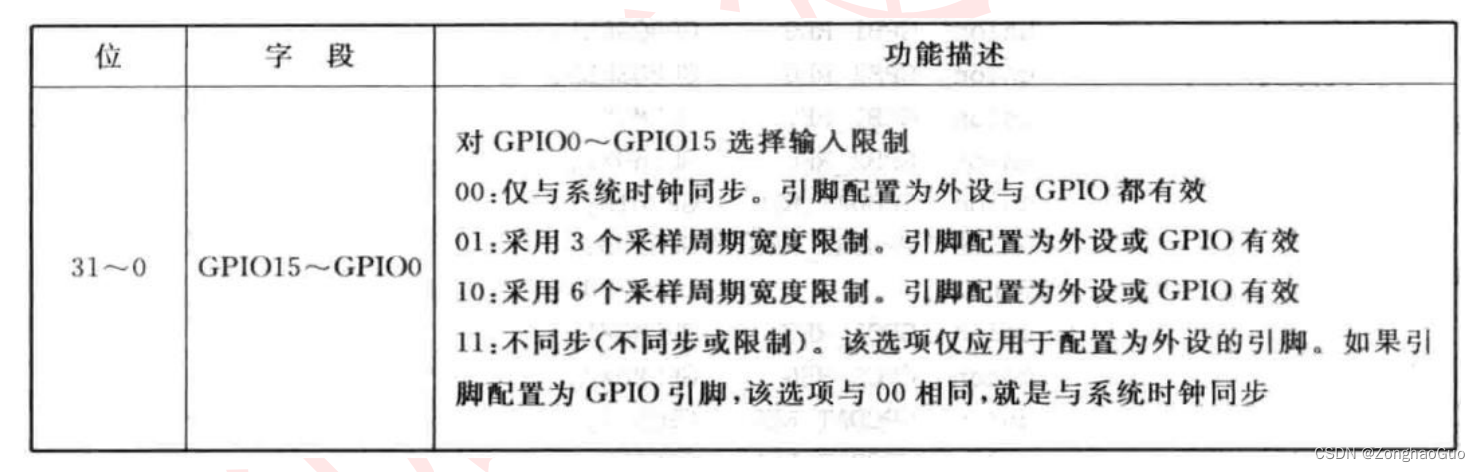

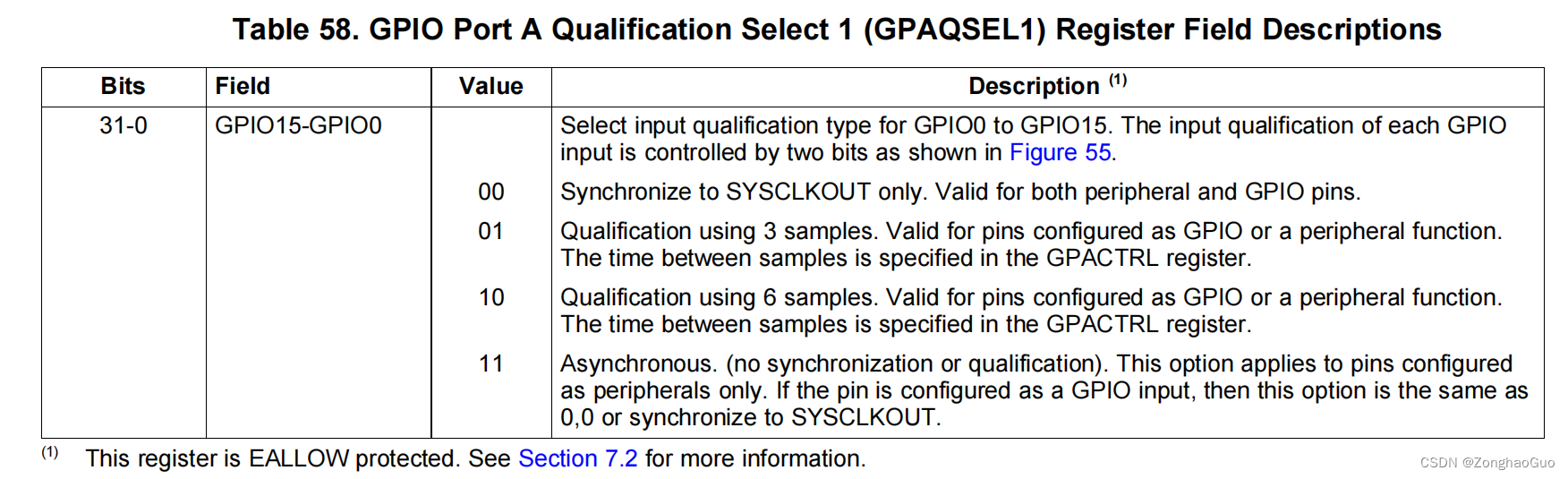

GPAQSEL1 寄存器用来配置采样数，也可以认为是滤波数，当干扰信号持续采样周期小于该寄存器设置的采样周期数时，干扰信号被滤除，该寄存器各位功能如下：

在这里插入图片描述
英文原版：

在这里插入图片描述
说实话看不太懂，虽然我看不懂，但有人懂GPIO寄存器详细描述。
00：为同步时钟输入，不采样。（我理解的采样是把数据存储到GPIODATA寄存器，虽然此时GPIO12也是输入功能，但不采样）
01：3采样
10：6采样
11：设置模式为外设时提供异步时钟信号，如果是设置为普通IO口输入则和设置为00具有相同的效果

我理解的采样是把数据存储到GPIODATA寄存器，虽然此时GPIO12也是输入功能，但不采样。所以代码GpioCtrlRegs.GPAQSEL1.bit.GPIO12 = 0; 就是再GPIO12为输入模式下，不采样。

GPADIR 寄存器

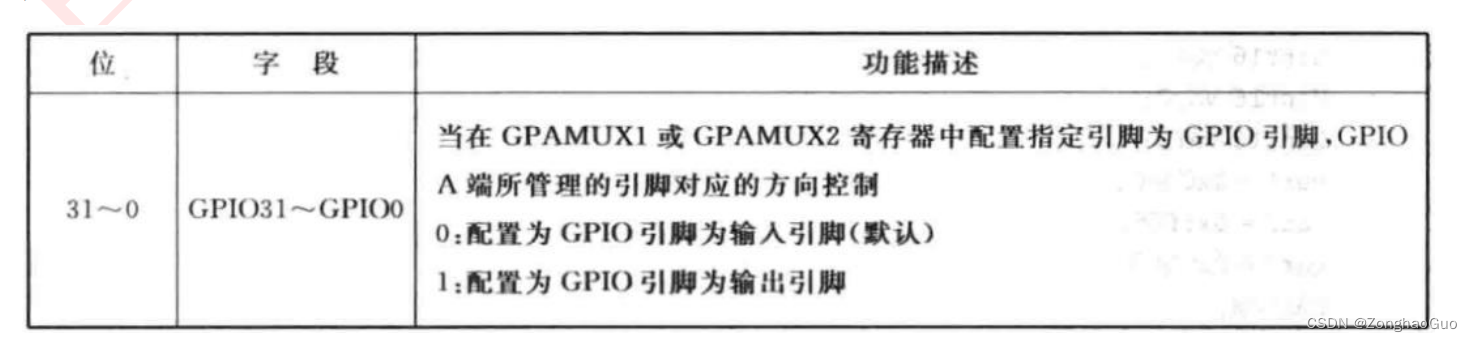

GPxDIR 寄存器用来配置 GPIO 的输入输出方向，GPADIR 寄存器各位功能描述如下所示：
在这里插入图片描述
这个就不多解释了，因此这行代码GpioCtrlRegs.GPADIR.bit.GPIO12=0;的功能就是设置GPIO12引脚为输入功能

2025年4月17日11点23分

重新看了一下以前写的中断笔记，非常杂乱且毫无逻辑。现重写一下：

中断就是打断现有进程，进入中断服务函数；
此过程我们可以分为以下几步

第一我们如何进入中断；
以DSP28335为例，在下面程序中我们设置中断源为GPIO12，触发模式为下降沿触发，也就是当GPIO12从高电平转为低电平时触发中断，进入中断服务函数。

第二如何让CPU知道中断服务程序的入口
答：通过将中断服务函数的地址写到中断向量表中，即可让CPU知道当中断来的时候，从哪儿开始执行中断服务函数（本质上就是程序压栈）

void EXTI1_Init(void)
{
	EALLOW;
	SysCtrlRegs.PCLKCR3.bit.GPIOINENCLK = 1;    // GPIO input clock
	EDIS;

	EALLOW;
	//KEY端口配置
	GpioCtrlRegs.GPAMUX1.bit.GPIO12=0;
	GpioCtrlRegs.GPADIR.bit.GPIO12=0;
	GpioCtrlRegs.GPAPUD.bit.GPIO12=0;
	GpioCtrlRegs.GPAQSEL1.bit.GPIO12 = 0;        // 外部中断1（XINT1）与系统时钟SYSCLKOUT同步

	GpioCtrlRegs.GPBMUX2.bit.GPIO48=0;
	GpioCtrlRegs.GPBDIR.bit.GPIO48=1;
	GpioCtrlRegs.GPBPUD.bit.GPIO48=0;
	GpioDataRegs.GPBCLEAR.bit.GPIO48=1;
	EDIS;

	EALLOW;
	GpioIntRegs.GPIOXINT1SEL.bit.GPIOSEL = 12;   // XINT1是GPIO12  这里设置的是中断源  ⭐⭐⭐⭐⭐
	EDIS;

	EALLOW;	// 修改被保护的寄存器，修改前应添加EALLOW语句
	PieVectTable.XINT1 = &EXTI1_IRQn;//将中断服务函数的地址 也就是程序的入口给到中断向量表⭐⭐⭐⭐⭐
	EDIS;   // EDIS的意思是不允许修改被保护的寄存器

	PieCtrlRegs.PIEIER1.bit.INTx4 = 1;          // 使能PIE组1的INT4

	XIntruptRegs.XINT1CR.bit.POLARITY = 0;      // 下降沿触发中断 ⭐⭐⭐⭐⭐
	XIntruptRegs.XINT1CR.bit.ENABLE= 1;        // 使能XINT1

	IER |= M_INT1;                              // 使能CPU中断1（INT1）
	EINT;                                       // 开全局中断
	ERTM;
}

通过以上方法即可实现中断，下面有几个问题

问题1： GPIO12可以作为中断源，那么GPIO13 14 15 …63这些都可以作为中断源吗？、
答：是可以的，但是由于CPU只有12根用户可使用的中短线，因此要想扩展这么多中断源，我们就需要加设PIE外部中断扩展模块，通过PIE外部中断扩展模块可实现中断线的复用。

F28335 共支持 7 个外部中断 XINT1-XINT7 ，其中 XINT1-XINT2 只能对GPIO0-GPIO31 配置；XINT3-XINT7 只对 GPIO32-GPIO63 配置。

问题2：我要是想使用GPIO55作为中断源，肯定要使用GPIOXINT3SEL、GPIOXINT4SEL、GPIOXINT5SEL、GPIOXINT6SEL、GPIOXINT7SEL，但是GPIOSEL只定义了5bit 5bit寻址只能有32个数，那应该如何赋值55

//----------------------------------------------------
// GPIO Xint1/XINT2/XNMI select register bit definitions */
struct GPIOXINT_BITS {        // bits   description
    Uint16 GPIOSEL:5;         // 4:0    Select GPIO interrupt input source
    Uint16 rsvd1:11;          // 15:5   reserved
};
