引言
在android手机上，经常会需要去处理一些performance问题。
包含了GPU的渲染，图层的绘制，以及一些过度绘制的情况。
本文，将会去介绍如何使用手机自带的一些功能，检查GPU绘制的情况。
GPU 渲染速度分析
启用分析器
在现在的Android手机中，对着版本号敲击7下，将会打开隐藏的开发者选项。
在启用开发者选项后，如需在使用应用时开始分析设备 GPU 渲染，请执行以下操作：
- 转到 Settings 并点按 Developer Options。
- 在 Monitoring 部分，选择 Profile GPU Rendering。
- 在“GPU 渲染模式分析”对话框中，选择在屏幕上显示为竖条，以在设备的屏幕上叠加图形。
- 打开您要分析的应用。
输出结果检查

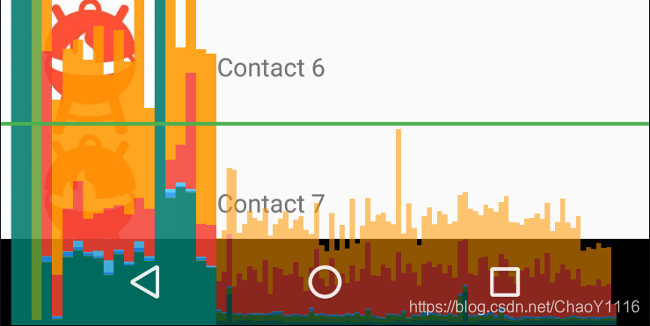

图层的渲染都是有其规律的，使用该工具，可以看到具体的渲染情况如下图所示：
- 对于每个可见应用，该工具将显示一个图形。
- 沿水平轴的每个竖条代表一个帧，每个竖条的高度表示渲染该帧所花的时间（以毫秒为单位）。
- 水平绿线表示 16 毫秒。要实现每秒 60 帧，代表每个帧的竖条需要保持在此线以下。当竖条超出此线时，可能会使动画出现暂停。
- 该工具通过加宽对应的竖条并降低透明度来突出显示超出 16 毫秒阈值的帧。
- 每个竖条都有与渲染管道中某个阶段对应的彩色区段。区段数因设备的 API 级别不同而异。

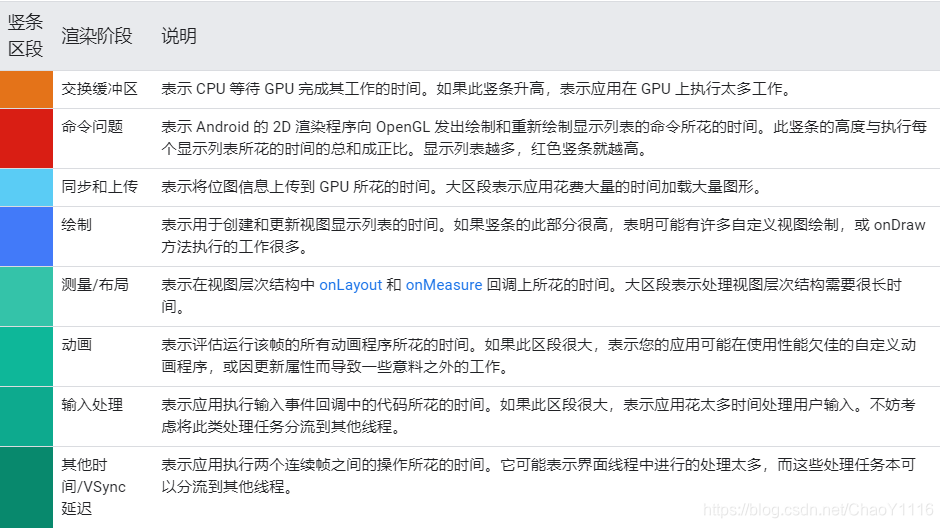

分析器输出中某个竖条的每个区段如下：
过度绘制的相关检查工具
当应用在同一帧中多次绘制相同像素时，便会发生过度绘制。
因此，此图可显示您的应用可能在何处执行不必要的渲染工作。
打开的方式如下：
- 在您的设备上，转到 Settings 并点按 Developer Options。
- 向下滚动到硬件加速渲染部分，并选择调试 GPU 过度绘制。
- 在调试 GPU 过度绘制对话框中，选择显示过度绘制区域。

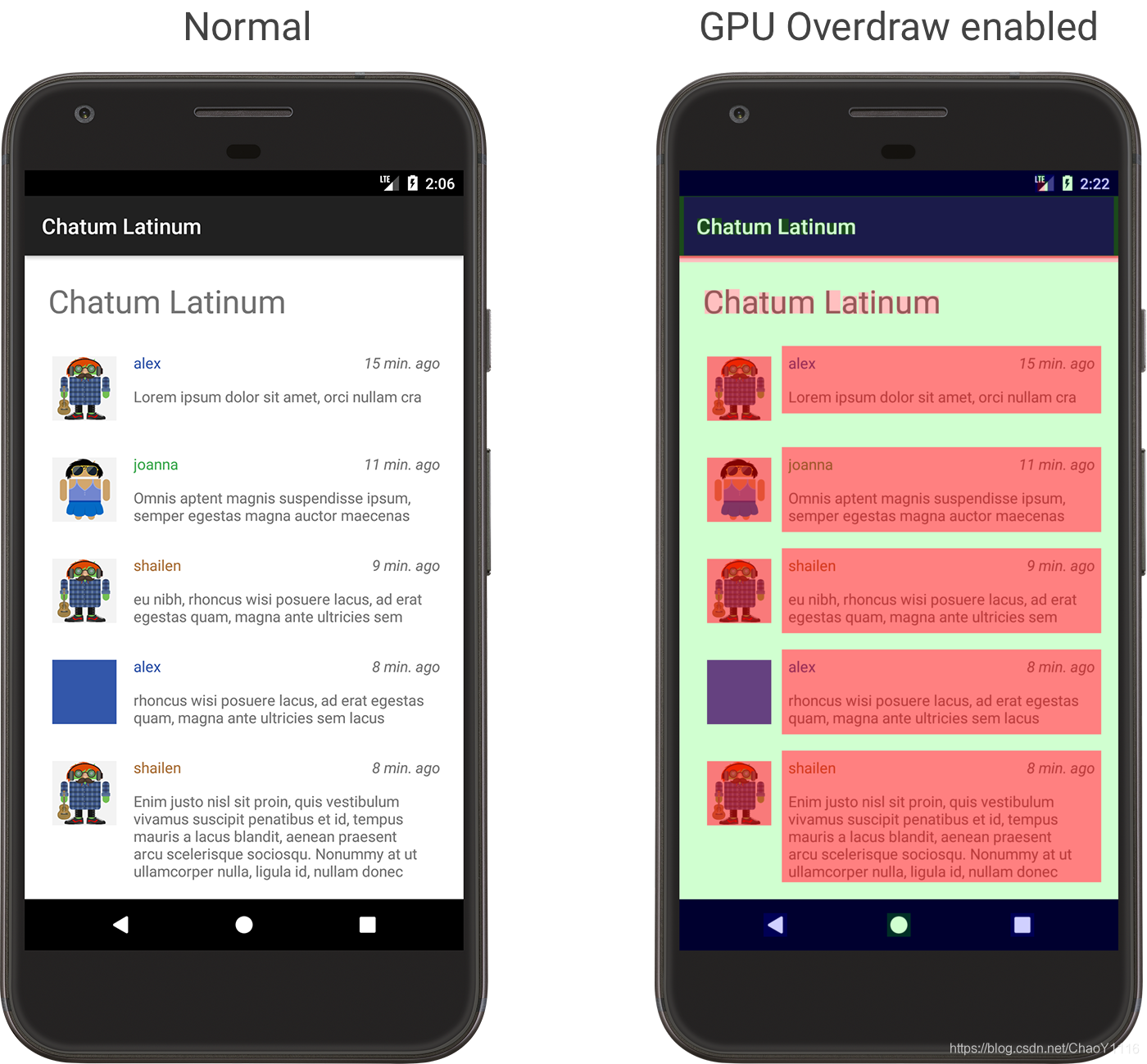

Android 将按如下方式为界面元素着色，以确定过度绘制的次数：
- 真彩色：没有过度绘制
- 蓝色：过度绘制 1 次
- 绿色：过度绘制 2 次
- 粉色：过度绘制 3 次
- 红色：过度绘制 4 次或更多次
这些颜色是半透明的，在屏幕上看到的确切颜色取决于界面内容。
但是一定程度上，有些过度绘制是不可避免的。
在优化应用的界面时，应尝试达到大部分显示真彩色或仅有 1 次过度绘制（蓝色）的视觉效果。
